C.I.B. UNIGAS - M03957NI
18

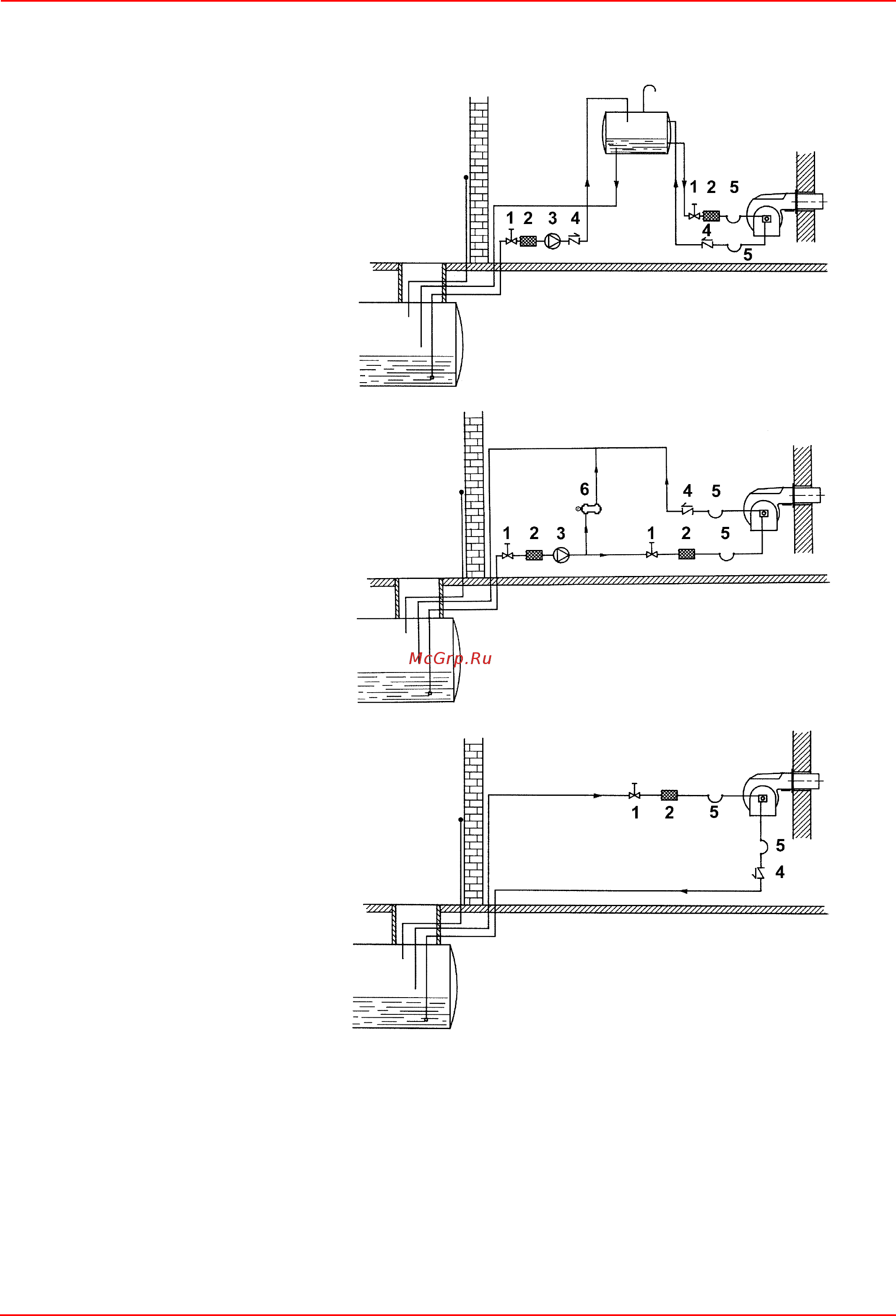

Примерные схемы систем подачи дизельного топлива
ПРИМЕЧАНИЕв системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство (см. № 4-Рис. 20).
Рис. 17 - Контур подачи топлива под силой
гравитации
Рис. 18
- - Кольцевой контур подачи топлива
Рис. 19
- - Контур подачи топлива всасыванием
Описание
1 Ручной отсечной вентиль
2 Фильтр дизельный
3 Насос подачи дизельного топлива
4 Обратный клапан
5 Шланги для дизельного топлива
6 Клапан сброса воздуха
