Carel humiSteam UE001-UE065 [11/53] Размещение линейных распределителей в воздуховодах

- 11 -

Линейные распределители монтируются следующим образом

(см. Рис. 4.3):

• Высверлить ряд отверстий в стене воздуховода по

шаблону, указанному на Рис. 4.1 или 4.2;

• Вставить в воздуховод так, чтобы паровые отверстия

смотрели вверх;

• Закрепить фланец распределителя с помощью 3 винтов.

Для отвода конденсата через сливной патрубок (см. п. 4.6)

установите распределитель под небольшим наклоном (не

менее 2

-3

, Рис. 4.3.3) так, чтобы впускной патрубок располагался ближе, чем закрытый конец, который

должен быть соответствующим образом закреплен.

4.3 Размещение линейных распределителей в воздуховодах

С учетом размеров воздуховода распределители должны иметь максимально возможную длину и

устанавливаться вдали от изгибов, отводов, переходников сечения труб, решеток, фильтров и вентиляторов.

Минимальные рекомендуемые расстояния между парораспределителем и ближайшим препятствием

составляет 1-1,5 м с учетом условий эксплуатации. Расстояние, в частности, зависит от:

• Увеличения скорости потока воздуха в канале;

• Увеличения относительной влажности воздуха до и после процесса увлажнения;

• Уменьшения турбулентности.

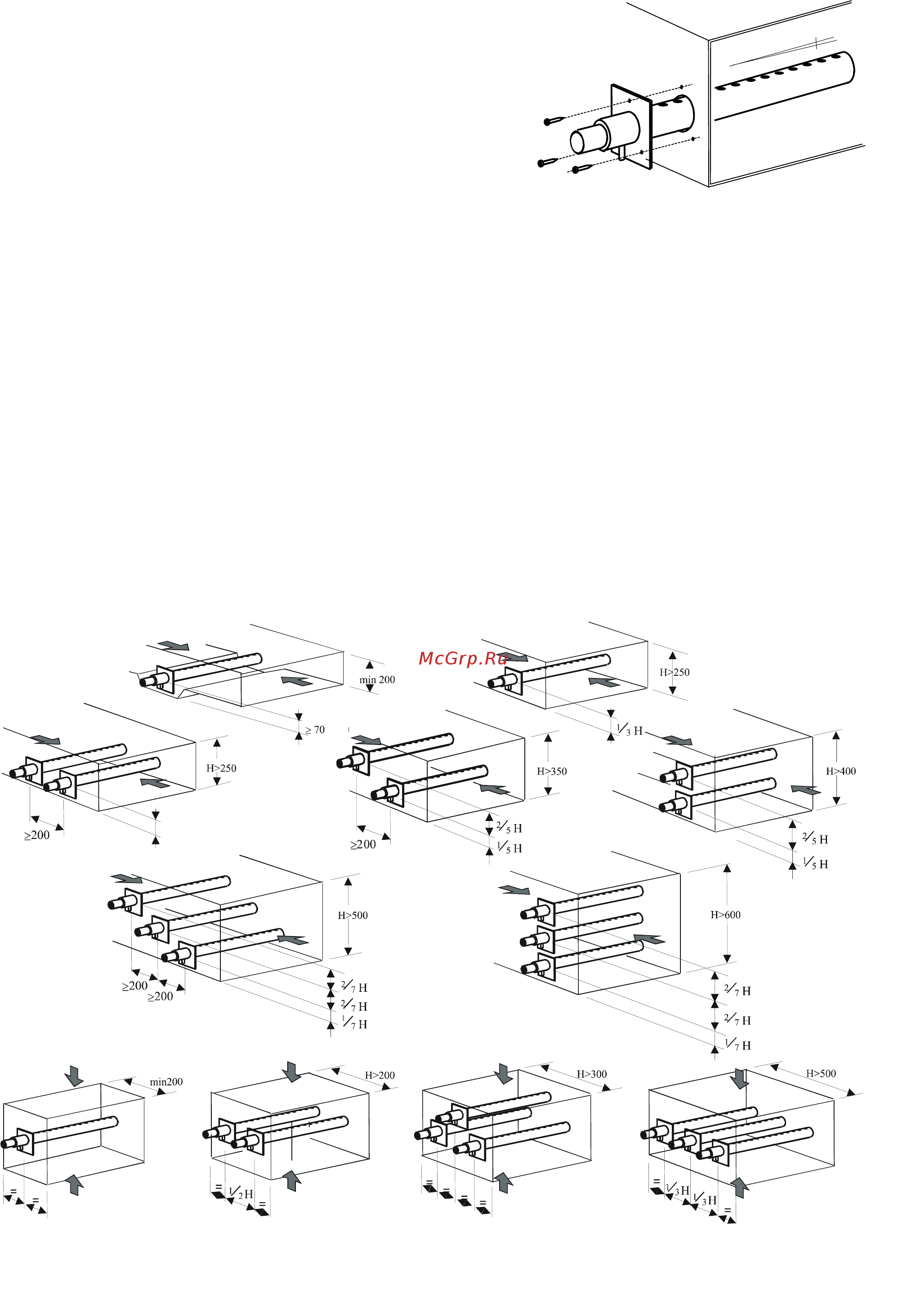

Соблюдайте расстояния между распределителем и стенками воздуховода и/или между двумя

распределителями, как указано на рисунке (расстояния в мм).

> 2°

Рис. 4.3

Рис. 4.4
