- 8 -
3.2 Параметры дренажной воды
Вода в пароувлажнителе закипает и превращается в пар, не содержащий каких-либо дополнительных веществ.
Таким образом, дренажная вода содержит те же самые вещества, которые растворены в питательной воде,
однако в больших количествах в зависимости от режима слива. Дренажная вода может достигать
температуры 100
О
С и течь со скоростью 10 л/мин. Она не токсична, поэтому ее можно сливать в
канализационную систему. Внешний диаметр сливного патрубка 40 мм. Помимо стойкости к высоким
температурам, дренажная система должна обеспечивать правильный сток воды, для этого рекомендуется
прокладывать трубку с наклоном не менее 5
О
.
3.3 Патрубки трубопроводов
При монтаже увлажнителя необходимо произвести подсоединение трубок подачи и слива воды.

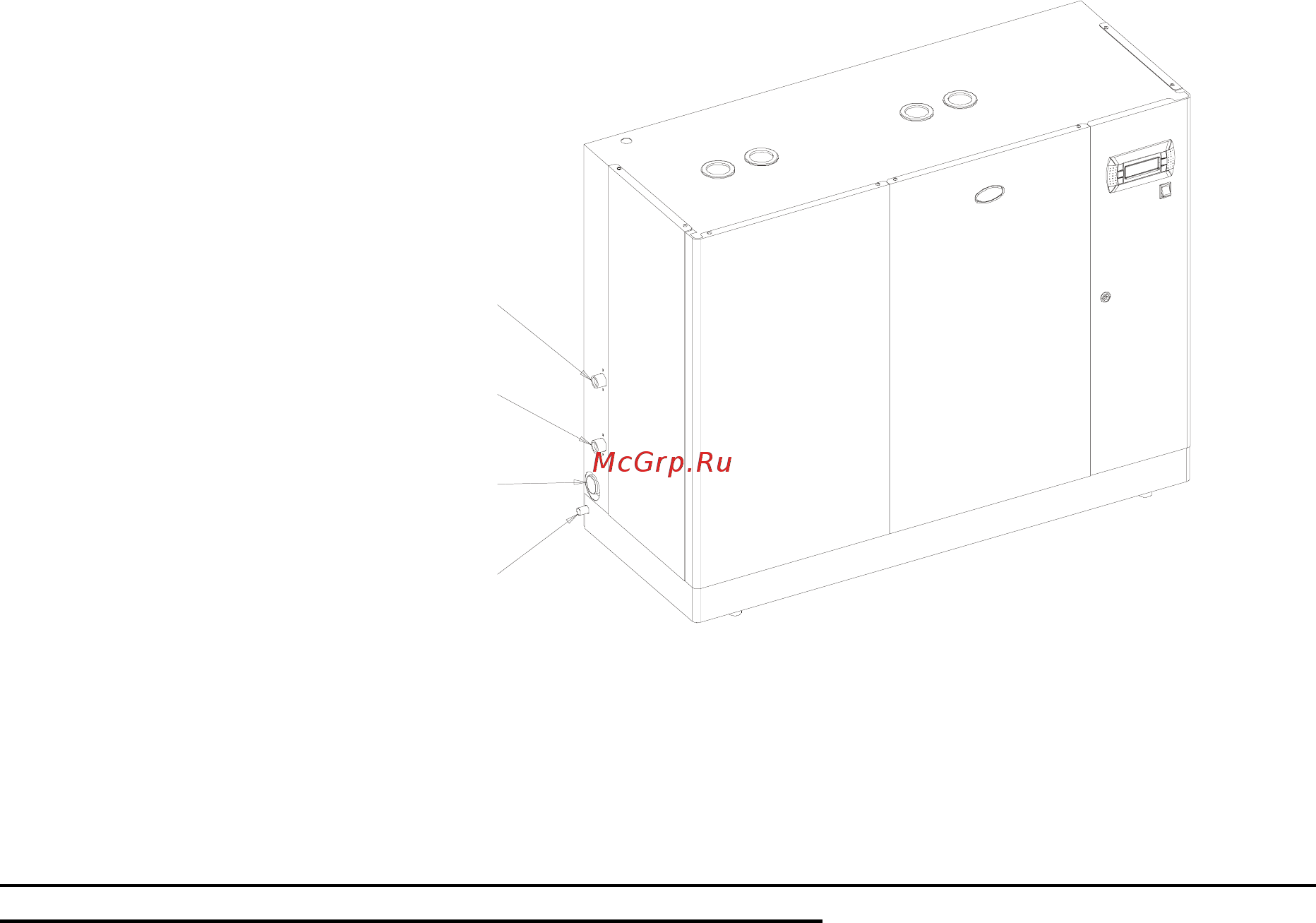

Рис. 3.1
Согласно Рис. 3.1, на котором показан вид увлажнителя сбоку, подача воды может осуществляться через
трубку или шланг с минимально рекомендуемым внутренним диаметром 6 мм. Необходимо также
вмонтировать запорный кран для возможности отсоединения аппарата при проведении работ по техническому
обслуживанию.
При подключении увлажнителя к водопроводу необходимо использовать комплект (артикул
FWHDCV0000), состоящий из трубки и двойного клапана.
Необходимо также произвести установку механического фильтра для улавливания твердых примесей.
Для слива воды рекомендуется использовать кусок резиновой или пластмассовой трубки с внутренним
диаметром 36-40 мм, выдерживающей температуру до 100
О
С.
Эта трубка крепится с помощью металлических хомутов:
- Сверху к выпускному отверстию аппарата
- Снизу к жесткому трубопроводу под наклоном не менее 5
О
.
Патрубок для подсоединения
питательной трубки к цилиндру 1
Патрубок для подсоединения
питательной трубки к цилиндру 2
Сливной патрубок
Сливной патрубок для
нижнего поддона
