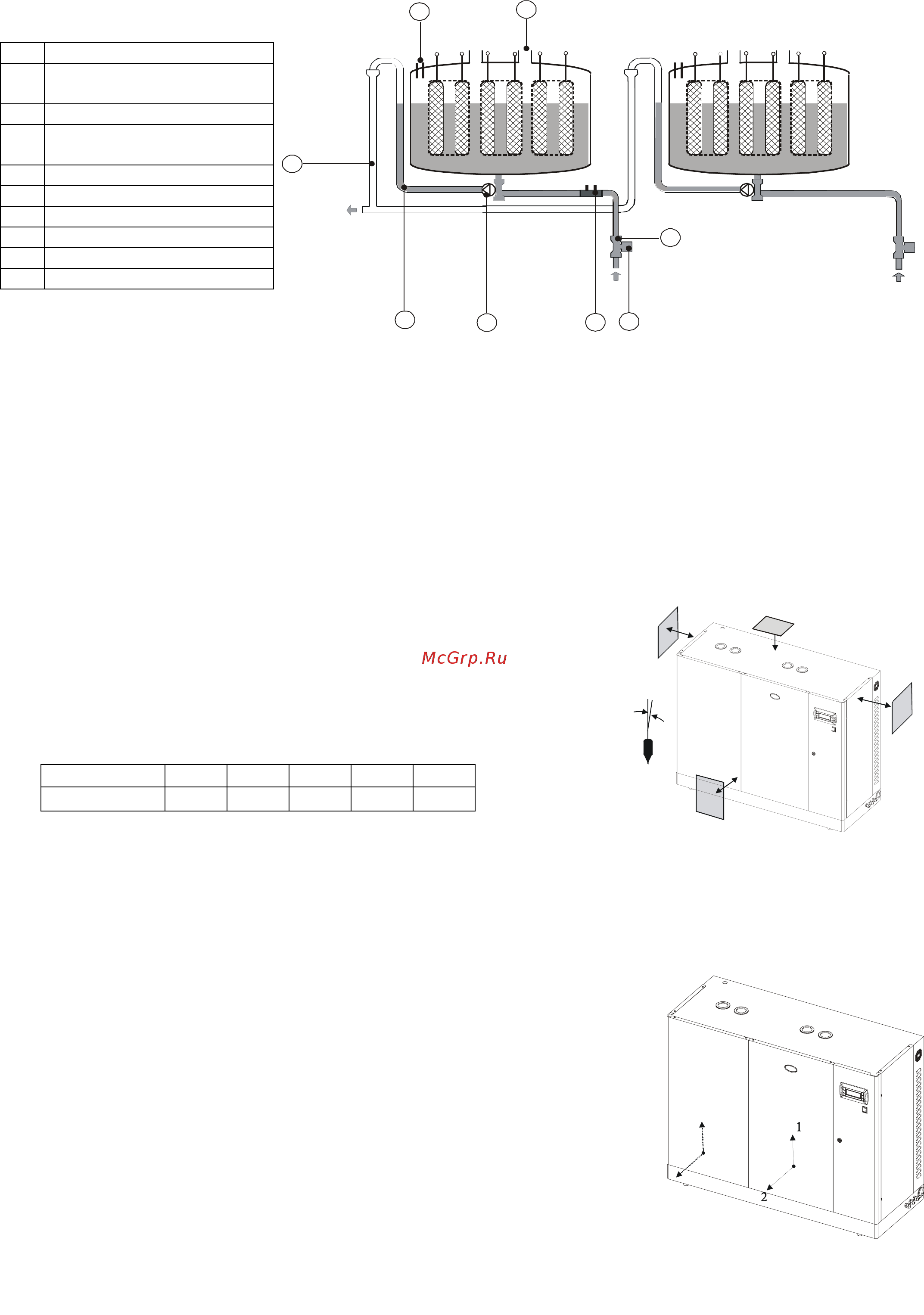

- 6 -
Пояснительная таблица к Рис.1.2
№ Наименование
1 Питательный соленоидный
клапан
2 Ограничитель потока
3 Трубка для подачи
питающей воды
4 Измеритель проводимости
5 Сливной насос
6 Сливная трубка
7 Сливной патрубок
8 Электроды верхнего уровня
9 Паровое отверстие
Рис. 1.2
2. МОНТАЖ
2.1 Получение и хранение
При получении проверьте увлажнитель на отсутствие повреждений и немедленно сообщите в письменном
виде перевозчику о найденных повреждениях, которые могли стать результатом неправильной или небрежной
транспортировки. Установите увлажнитель на место монтажа, не снимая упаковки, взяв за горловину в
нижней части корпуса. Раскройте коробку, снимите слой упаковочного материала и выньте увлажнитель,
удерживая его постоянно в вертикальном положении; защитная пленка снимается только при монтаже
агрегата.
2.2 Размещение
При монтаже выберите наиболее подходящее место для
распределения пара, чтобы обеспечить минимальную длину
паропровода. Агрегат предназначен для напольного монтажа.
Металлический корпус увлажнителя во время работы
нагревается, и температура задней части аппарата,
соприкасающейся со стеной, может превышать 60
О
С;
убедитесь, что это не приведет к отрицательным последствиям.
ABCDE
Размеры, мм
≥200 ≥200 ≥200 ≥700 <0,5 °
Для настенного монтажа агрегата используйте сборочный
комплект KITMONT000: 8 винтов для крепежа опоры и 2 – для
крепления нижней части.
2.3 Снятие и установка передней крышки
Чтобы снять передние крышки увлажнителя, выполните следующие
действия (рис.2.2):
1. Отвинтите винты с помощью отвертки на верхней части
увлажнителя;
2. Придерживая крышку за верхнюю часть, приподнимите ее вверх на
2 см, чтобы освободить фиксаторы крышки от основания корпуса;
3. Снимите крышку, потянув ее на себя.
Чтобы закрыть увлажнитель, выполните следующие действия:
• Нацепите крышку на корпус, слегка придерживая ее в приподнятом
состоянии, пока верхние и нижние фиксаторы не войдут в прорези
основания корпуса; проверьте, чтобы крепежное отверстие под
логотипом находилось на оси резьбового отверстия в конструкции;
• Завинтите крепежные винты и винт заземления с помощью отвертки.
Рис. 2.1
Рис. 2.2
8
6
5
4
1
2
9
7
A
D
B
C
E
