Чтобы задать смену уставку, выполните следующие действия:
• кнопкой Ввод переместите курсор на строку, которую необходимо поменять
• при помощи кнопок Вверх - Вниз установите время переключения и новую уставку влажности
• нажмите на кнопку Ввод для подтверждения и переместите курсор на следующую строку.

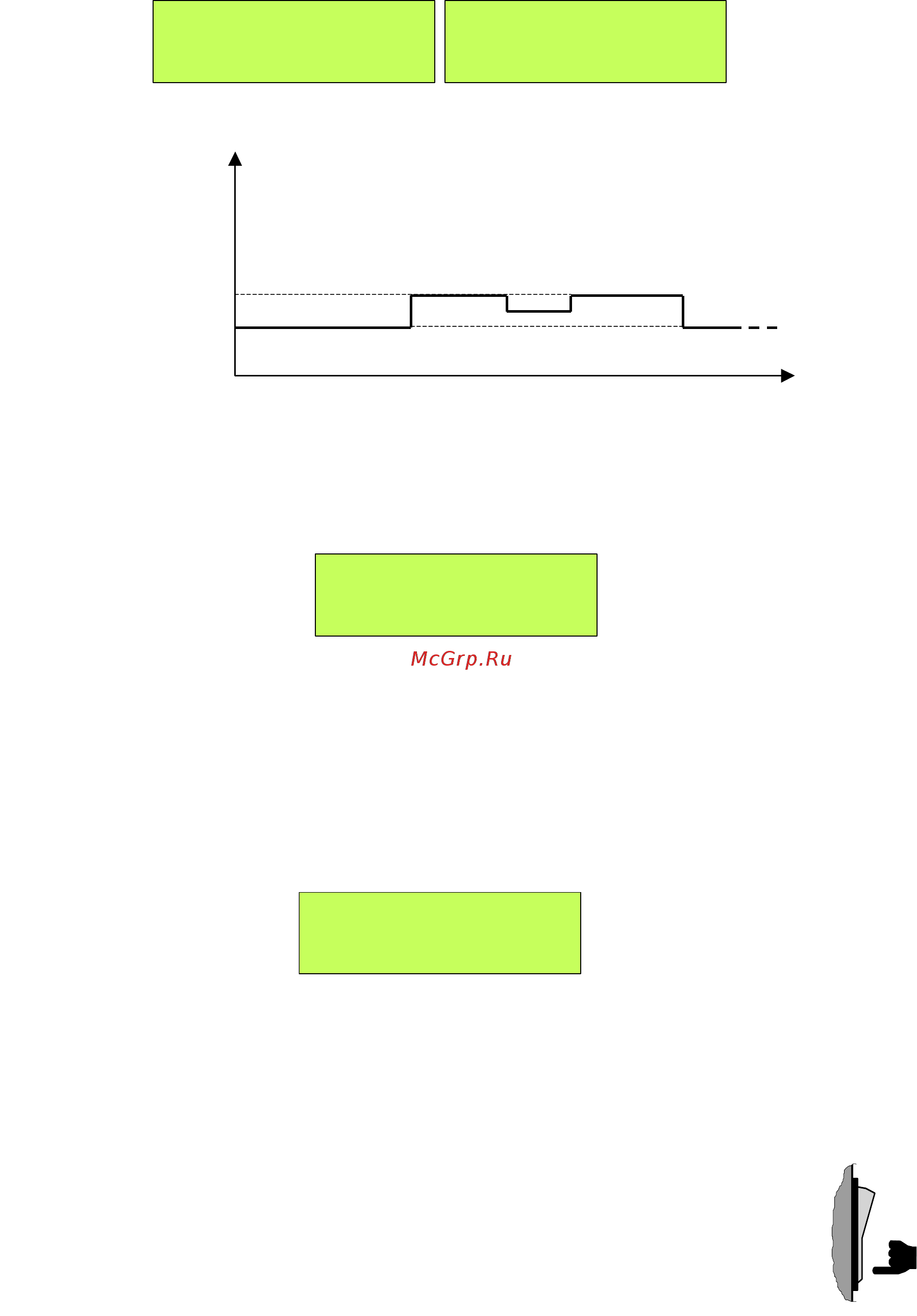

Пример составления программы:
Рис. 6.51 Рис. 6.52
График составленной программы переключения уставки представлен на рисунке:
Рис. 6.53
- Комбинированный режим управления
Для активации обеих функций, чтобы увлажнитель включался/выключался в определенное время и чтобы
происходила смена уставки в течение дня, необходимо установить для обеих функций значение Yes (Да):
Рис. 6.54
6.5.8 Журнал регистрации аварийных сигналов
Возникающие во время работы увлажнителя аварийные сигналы записываются в память увлажнителя. В
памяти может храниться до 200 сообщений с информацией о типе аварийной ситуации, о дате и времени,
когда она произошла. Чтобы перейти к Журналу регистрации аварийных сигналов, войдите в подменю History
Alarms (История аварийных сигналов), с помощью кнопок Вверх - Вниз прокрутите сохранённые сообщения
(число сообщений отображается в правом верхнем углу). Пример записи аварийного сигнала:
Рис. 6.55
6.6 Отключение
Для сезонного отключения или на период технического обслуживания электрической и/или гидравлической
части, увлажнитель необходимо перевести в нерабочий режим.
ВНИМАНИЕ! НЕ ЗАБУДЬТЕ СЛИТЬ ВОДУ ИЗ ЦИЛИНДРА ПЕРЕД ДЛИТЕЛЬНЫМ
ОТКЛЮЧЕНИЕМ УВЛАЖНИТЕЛЯ ВО ИЗБЕЖАНИЕ КОРРОЗИИ ЭЛЕКТРОДОВ.
Выполните следующие действия:
• Разомкните контакт рубильника на линии электропитания увлажнителя;
• Разомкните контакт тумблера, установив его в положение 0 (см. Рис. 6.56)
и убедитесь, что погас зеленый индикатор на панели управления;
• Перекройте запорный кран подачи воды.
Рис. 6.56
