электропроводимости таких отложений выделяемое тепло может вызвать перегрев пластмассы до точки ее
плавления и при неблагоприятном стечении обстоятельств привести к образованию дыры, через которую вода
из цилиндра будет выливаться в поддон.
Для профилактики проверяйте с выше указанной периодичностью на отсутствие отложений и потемнений на
стенках цилиндра, а при появлении описанных признаков произведите замену цилиндра, если необходимо.
ПРЕДУПРЕЖДЕНИЕ: В случае появления утечки воды выключите аппарат от электропитания, так вода
может нести электрический заряд.
8.2 Техническое обслуживание прочих гидравлических элементов
ПРЕДУПРЕЖДЕНИЕ:
• При чистке пластмассовых элементов не пользуйтесь моющими средствами или растворителями;
• Накипь можно удалить с помощью 20% раствора уксусной кислоты с последующей промывкой
водой.
Пароувлажнитель требует периодической замены только одной части: парового цилиндра.
Данная операция выполняется, когда образуемые внутри цилиндра отложения минеральных солей
препятствует протеканию тока достаточной силы. В этой ситуации контроллер подает аварийный сигнал.
Частота замены цилиндра зависит от качества питательной воды; чем выше содержание солей или примесей,
тем чаще требуется замена цилиндра.
Табл. 9.2.1
№ Наименование
1 Коллектор S/D (питание/слив)
2 Питательный соленоидный электроклапан
3 Трубка для подачи питающей воды в цилиндр
4 Поддон
5 Сливной стояк
6 Сливная трубка
7 Сливной насос
8 Измеритель электропроводимости
• Питательный соленоидный электроклапан
(Рис.8.1, № поз. 2)
После отсоединения электропроводки и гидравлических
трубок, снимите электроклапан и проверьте состояние
входного фильтра, при необходимости почистите мягкой
щеткой с водой.
• Питательный и сливной коллектор (Рис.8.1, №
поз. 1)
Проверьте на отсутствие твердых остатков в трубках,
идущих к цилиндру, удалите всю грязь.
Убедитесь, что уплотнительное кольцо без повреждений
и трещин; замените при необходимости.
• Сливной насос (Рис.8.1, № поз. 7)
После отключения электропитания, отвинтите
крепёжные винты и удалите всю грязь.
• Поддон в основание (Рис.9.2.1, № поз. 8)
Вычистите поддон от всех осадков и убедитесь, что вода
свободно стекает из поддона в сливной клапан.
• Трубка для подачи питательной воды (Рис.8.1, № поз. 3)
Прочистить контур по всей длине и промойте.
ПРЕДУПРЕЖДЕНИЕ: после замены и проверки гидравлических элементов, убедитесь в правильности
всех подсоединений с использованием соответствующих уплотнительных прокладок. Включите
аппарат и выполните несколько циклов подачи и слива воды (от 2 до 4), затем , приняв меры
предосторожности, проверьте на отсутствие утечек воды.

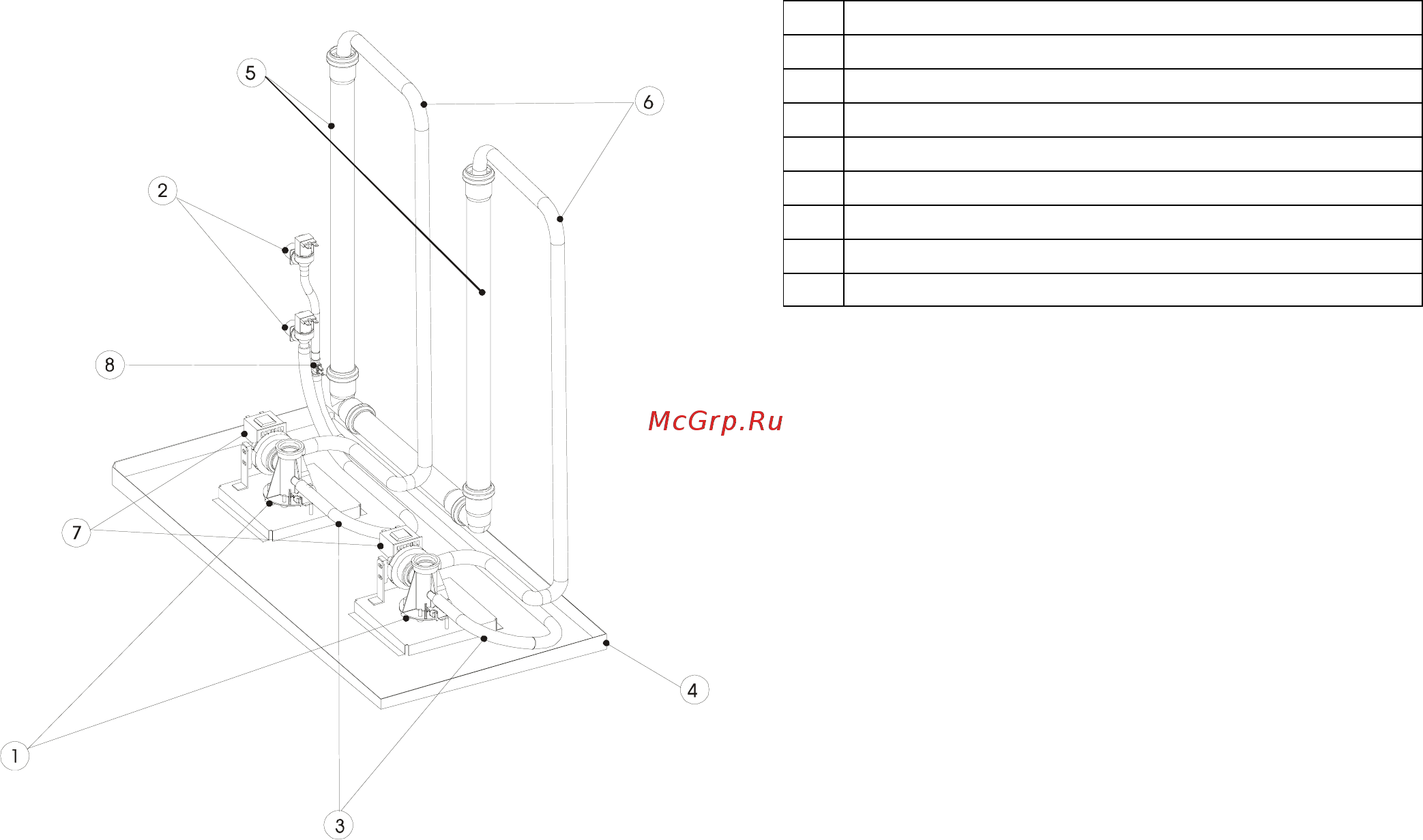

Рис. 9.2.1
