- 22 -

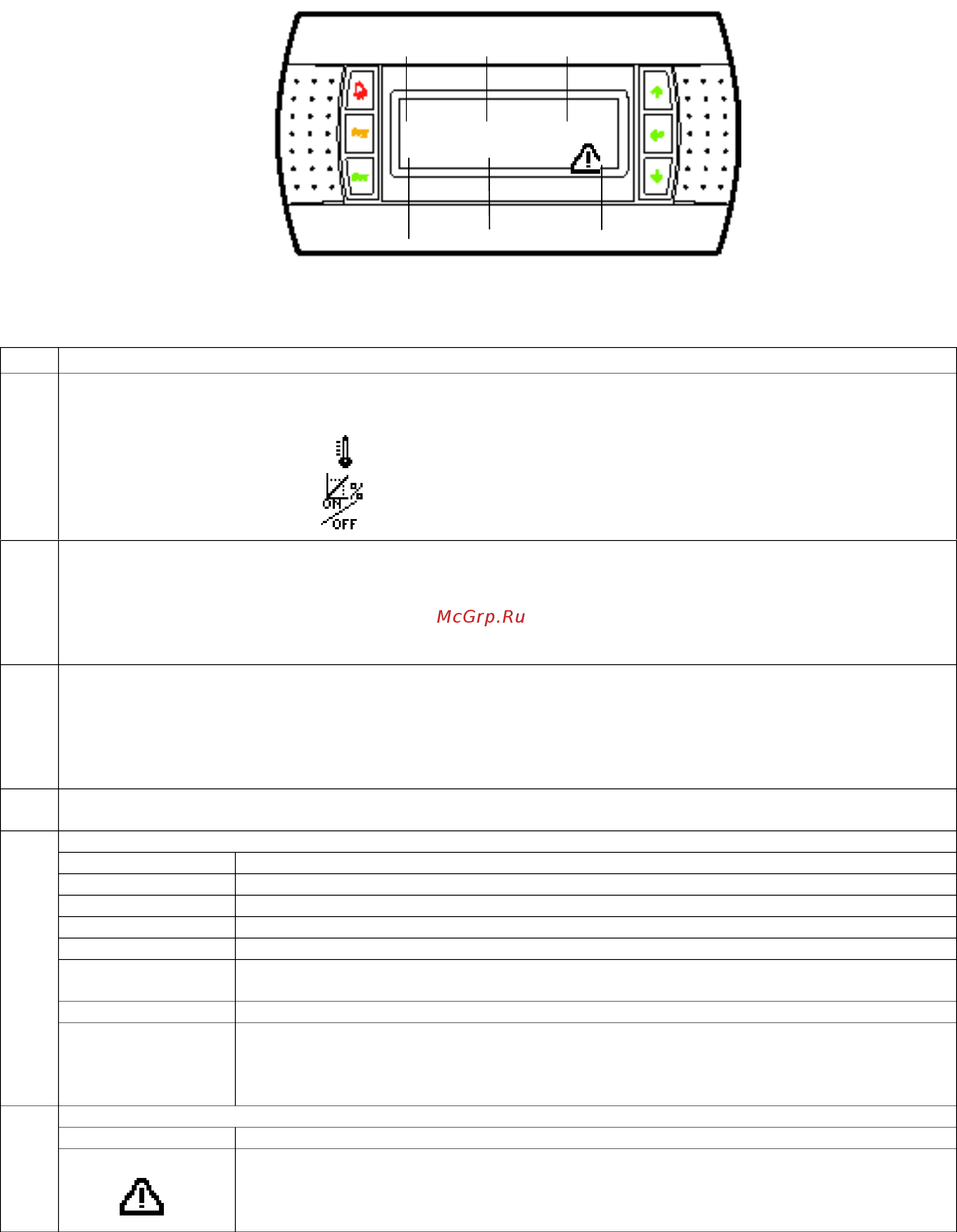

6.4.3 Главное окно
“Главное окно” всегда относится к окну, которое появляется во время нормальной работы увлажнителя.
Данное окно отображает основные аспекты работы увлажнителя.
Например, оно отражает обычный статус работы, выбранный режим управления, замеренную датчиками
влажность воздуха, а также аварийные сигналы.
Рис. 6.4
Для того, чтобы в любой момент вернуться к главному окну, нажмите на кнопку “Esc”.
В табл. 6.2 перечислены все возможные элементы, которые отображаются в главном окне.
Табл. 6.2
№ Описание
1
Строка режима управления
Экран Тип контроллера
Н
Т
Р
С
2
Строка применяемых сигналов
Экран Тип контроллера
Значение влажности, замеренное комнатным датчиком Н
Значение температуры, замеренное комнатным датчиком Т
% величины входного сигнала“B1” на pCO2, поступающего от внешнего регулятора Р
Процент от максимальной паропроизводительности С
3
Строка размерности
Экран Тип контроллера
% Н
°С (или F°) Т
% Р
% С
4
Строка уставки
Величина уставки ( только в режиме управления Н и Т).
Строка статуса режима работы увлажнителя
Надпись на экране Описание
Off by keyboard Прибор выключен. Прибор отключен с клавиатуры пульта.
Off by superv. Прибор выключен. Прибор отключен с центрального пульта управления.
Disabled Прибор включен. Увлажнитель отключён с клавиатуры пульта.
No request Прибор включён. Нет запроса на увлажнение.
Pr. 000.0 kg/h Прибор включён. Расход пара в настоящий момент (в кг/ч или фунт/ч)
Отображается только во время работы увлажнителя, при наличии запроса на увлажнение.
Remote off Прибор включён. Подача пара прекращена разрывом дистанционн. контакта ВКЛ/ВЫКЛ.
5
Alarms Прибор включён. Работа обоих цилиндров прекращена аварийным сигналом.
Надпись высвечивается на некоторое время, после чего появляется сообщение “Нет
запроса”, т.к. после отключения увлажнителя по аварийному сигналу запрос на
увлажнение равен нулю.
Аварийный сигнал
Экран Описание
6
Символ аварийного сигнала появляется в случае возникновения в одном из двух
цилиндров аварийной или предаварийной ситуации.
Нажмите на кнопку аварийного сигнала для выяснения ситуации и если возможно
выполните сброс аварийного сигнала (см. п. 9.2.2).
!"
=>>
5
>?
