5.5 Дополнительные контакты
5.5.1 Контакт
аварийного
сигнала
На контроллере увлажнителя имеется «сухой» контакт для дистанционной подачи
сигнала об одном или более сбоев или аварийных ситуациях.
В табл. 5.3 перечислены типы и параметры аварийных контактов. Аварийный
контакт(250 В~; максимальная нагрузка: 8 А активная и 2 А индуктивная) подсоединён
к клеммам (NO8-С8-NC8) как представлено на рис. 5.13.
Табл. 5.3
Электрические параметры Место нахождения аварийного контакта
250 В~;Iмакс: 8А активный – 2А индуктивный Съемная контактная колодка, см. Рис. 5.13
5.5.2 Контакт
функции
осушения
Когда увлажнитель используется как в случае c) п. 5.4.1 (регулирование
относительной влажности), для запуска внешнего осушителя можно использовать
нормально разомкнутый или «сухой» контакт; в этом случае увлажнитель берет на
себя функцию полного регулирования уровня влажности в помещении. Аварийный
контакт (250 В~, максимальная нагрузка: 8А активная – 2А индуктивная)

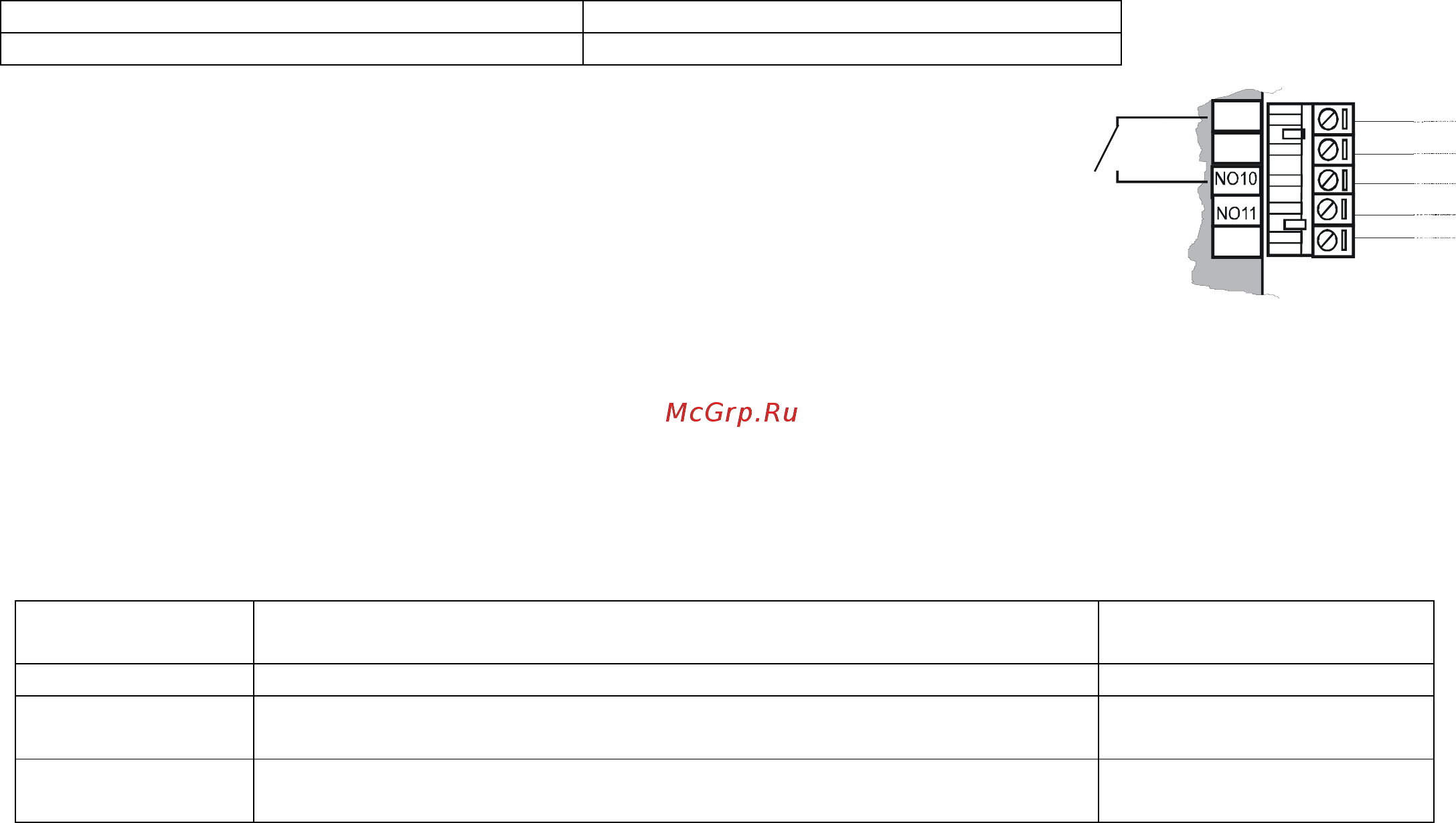

подсоединяется с помощью клемм (C9-NO10), как показано на рис. 5.14. (См п. 7.3.9)
5.5.3
Дистанционный терминал
/ центральная система управления
Контроллер увлажнителя можно подключить к трём пультам PGD, один из которых входит в комплект
поставки, а 2 поставляются по заказу. Пульты работают на расстоянии до 200 м. Контроллёр также может
быть подсоединён к центральной системе управления через RS485, RS232 или LON FTT10, используя
опциональные карты, представленные в табл. 5.4.
Табл. 5.4
Опциональные
карты
Характеристика Поставляемые
протоколы
PCO2004850 Используется для прямого соединения контроллёра через RS485 CAREL, Modbus
PCO200MDM0 Используется для прямого соединения контроллёра с внешним
модемом через RS232
CAREL для дистан-
ционного подключения
PCO20000F0 Используется для прямого соединения контроллёра с LON в сети
FTT10, после дополнительного программирования
LON-Echelon
Возможно подключение контроллера к сети TREND с использованием специальной карты TREND.
5.5.4
Использование
датчиков других марок
Возможно использование датчиков других марок со следующими выходными сигналами, определяемыми
значением следующих стандартных значений (см. п.7.3.2):
• Напряжение: 0-1 В—; 0-10 В—; 2-10 В—;
• Ток: 0-20 мА; 4-20 мА
Кроме того, необходимо установить минимальные и максимальные значения сигнала (см. п. 7.3.4).
Датчики можно запитывать от 21 В выпрямленного напряжения.
Сигналы управления должны подключаться :
• для регулирующего датчика НТ (ТТ для паровых бань) к контакту ВI и к контакту заземления GND;
• для датчика-ограничителя СН к контакту В2 и к контакту заземления GND.
ПРЕДУПРЕЖДЕНИЕ:
1. Чтобы исключить несбалансированное регулирование, “земля” датчиков или внешних регуляторов
должна подключаться к “земле” контроллера увлажнителя.
2. Для правильного режима работы увлажнителя контакты «дистанционного Вкл. – Выкл.»
необходимо соединить с разрешающим контактом или зашунтировать (исполнение по умолчанию).
Если эти контакты не замкнуты, то все внутренние и внешние приборы, управляемые через
контроллер, отключаются, за исключением сливного электроклапана для сброса воды из цилиндра
при длительном перерыве в работе(см. раздел 10).
Рис. 5.14
C9
C9
NO9
