5.6 Карты для управления внутренними входными сигналами управления
(артикул CAREL: PCOUMI2000) управления
Алгоритм управления увлажнителем, помимо сигналов от внешних устройств (датчики влажности, внешний
регулятор, гигростат, дистанционный переключатель Вкл. / Выкл.) предусматривает прием некоторых
внутренних сигналов, которые представлены в табл. 5.4:
Табл. 5.5
Тип Источник
Датчик проводимости воды От парового цилиндра 1
Датчик высокого уровня воды От парового цилиндра 1
Датчик высокого уровня воды От парового цилиндра 2
Датчик силового трансформатора СТ От парового цилиндра 1
Датчик силового трансформатора СТ От парового цилиндра 2
Для правильного восприятия контроллёром pCO
2
эти сигналы требуют дополнительного преобразования.
Данная функция выполняется двумя электронными картами (код CAREL: PCOUMI2000), которые
установлены между датчиками и контроллёром pCO
2
и расположены рядом с контроллёром как представлено

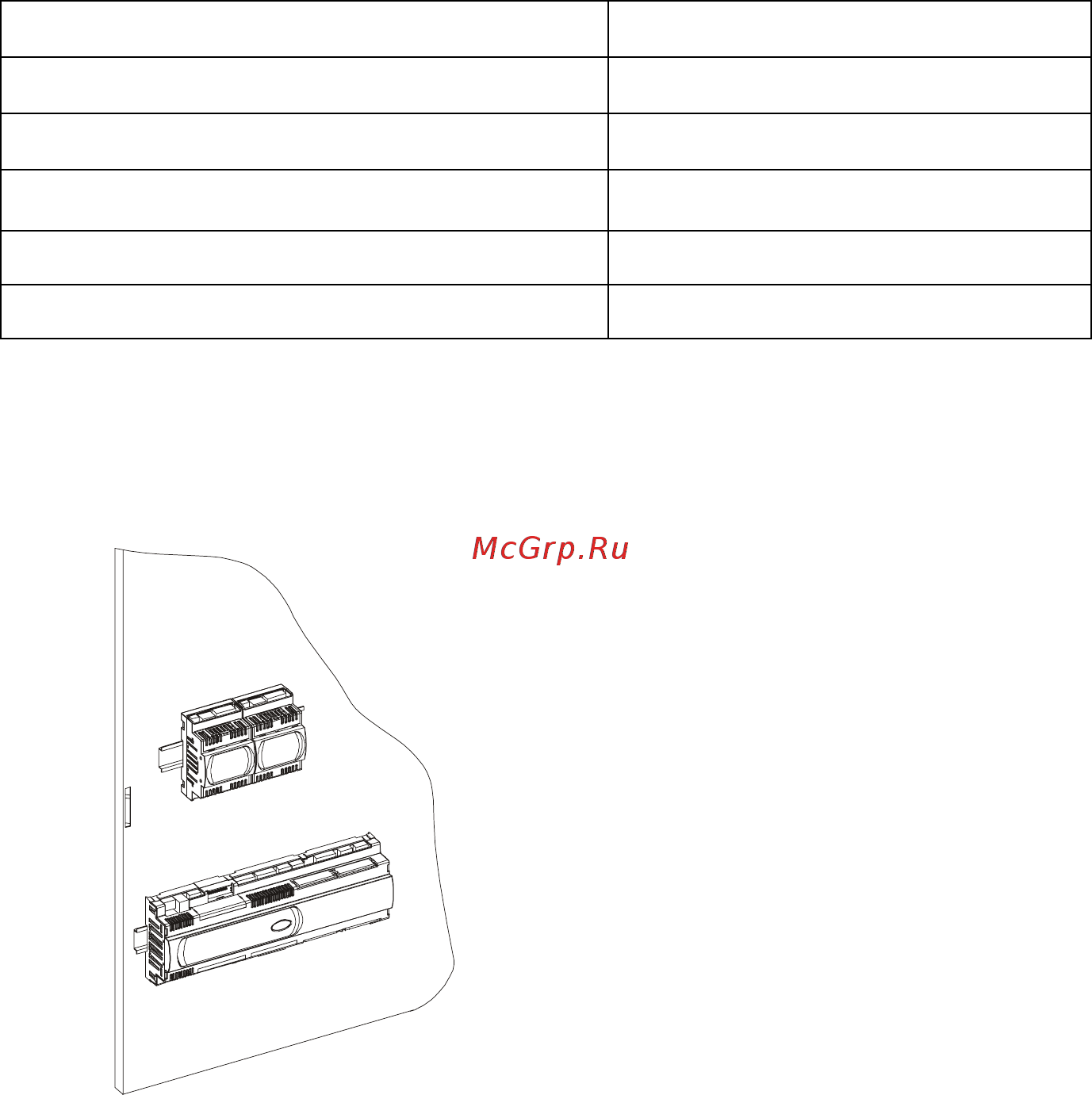

на рис. 5.16.
Рис. 5.16
5.7 Проверки
Под правильностью монтажа электрических соединений подразумевается следующее:
• Номинальное напряжение прибора соответствует номинальному напряжению источника электропитания;
• Установленные предохранители по номиналу соответствуют напряжению сети электропитания;
• Установлен сетевой выключатель для отключения питания увлажнителя при необходимости;
• Электрические соединения выполнены в соответствии со схемой;
• Шнур питания закреплен в специально предназначенном отверстии;
• Контакты соединены перемычкой или к ним подключен отпирающий контакт;
• «Земля» нефирменных Carel датчиков подключена к «земле» контроллера;
• Если управление агрегатом происходит через внешний регулятор, то «земля» сигнала управления
подключена к «земле» контроллера.
