- 12 -
4.4 Монтаж паропровода
Увлажнитель должен подсоединяться к
распределителю с помощью специально
предназначенных гибких трубок, которые
поставляются компанией Carel. Использование
иных трубок может стать причиной образования
трещин и, как следствие, утечек пара.
Паропровод устанавливается так, чтобы
избежать скопления конденсата, которое может
вызвать клокотание в трубопроводе и потерю
эффективности работы увлажнителя; При
прокладке трубопровода следует использовать
принцип самотека, чтобы сконденсированный пар стекал обратно в цилиндр или распределитель.
Не допускайте образования карманов или ловушек скопления конденсата. Необходимо также избегать
слишком резких перегибов или скручивания трубки для предотвращения ее закупоривания (см. Рис. 4.5).
Рекомендуется использовать трубку Carel (код 1312367АХХ) во избежание закупоривания. С помощью
винтовых зажимов плотно закрепите концы трубки к патрубкам увлажнителя и парораспределителя, чтобы
они не сместились из-за теплового воздействия.
С учетом расположения парораспределителя, прокладка паропровода может осуществляться двумя способами:
1. Подъем вертикально вверх на высоту не менее 300 мм, далее сгиб с радиусом не менее 300 мм и
постепенный наклон вниз не менее 5
О
(см. Рис. 4.6);
2. Для короткой прокладки (менее 2 м) сгиб радиусом не менее 300 мм, далее подъем вверх под углом не
менее 20
О
(см. Рис. 4.7).
4.5 Монтаж трубки для отвода конденсата
При частичной конденсации пара внутри паропровода и распределителя образуется конденсат, который
необходимо удалить для предотвращения клокотания и снижения эффективности работы.
Конденсат стекает по принципу самотека под действием силы тяжести через пригодную для этих целей
гибкую трубку. Использование непригодной трубки может стать причиной образования трещин и как
следствие утечки пара.
Во избежание выхода несконденсированного пара из трубки для отвода конденсата, необходимо организовать
дренажную ловушку в виде петли в сливной трубке.
Конец трубки для отвода конденсата подсоединяется к ближайшей сливной трубке с минимальным наклоном
5О для обеспечения правильного нисходящего потока (см. Рис. 4.6).
ВНИМАНИЕ: для правильной работы агрегата, дренажная ловушка должна быть наполнена водой до
начала работы увлажнителя.

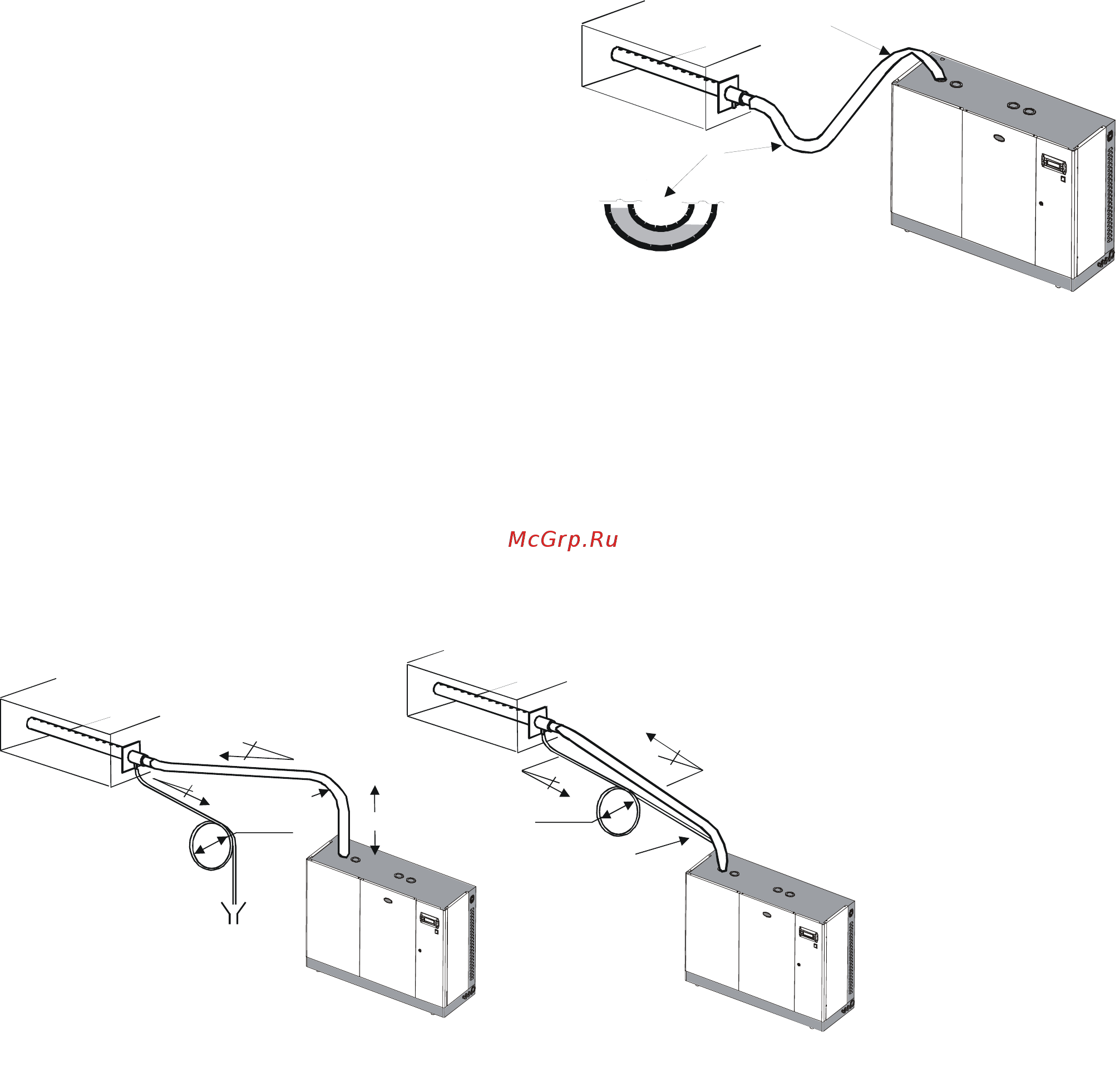

Рис. 4.5
Рис. 4.6 Рис. 4.7
ПРЕДУПРЕЖДЕНИЕ:
Длина паропровода
должна быть менее 4 м.
НЕТ
НЕТ
> 5°
> 5°
H
£
2 m
D > 200
R > 300
> 20°
R > 300
D > 200
> 5°
