- 15 -
5.4.1 Контроллёр влажности и температуры
Увлажнитель с контроллёром Н можно подсоединить к дистанционному пульту управления при помощи
опциональных карт. Управление может осуществляться следующими четырьмя способами (см. главу 10):
a) Управление типа C: Вкл. / Выкл.
Увлажнитель работает под управлением механического гигростата Н
или дистанционного "сухого" контакта или комбинации обоих
устройств.

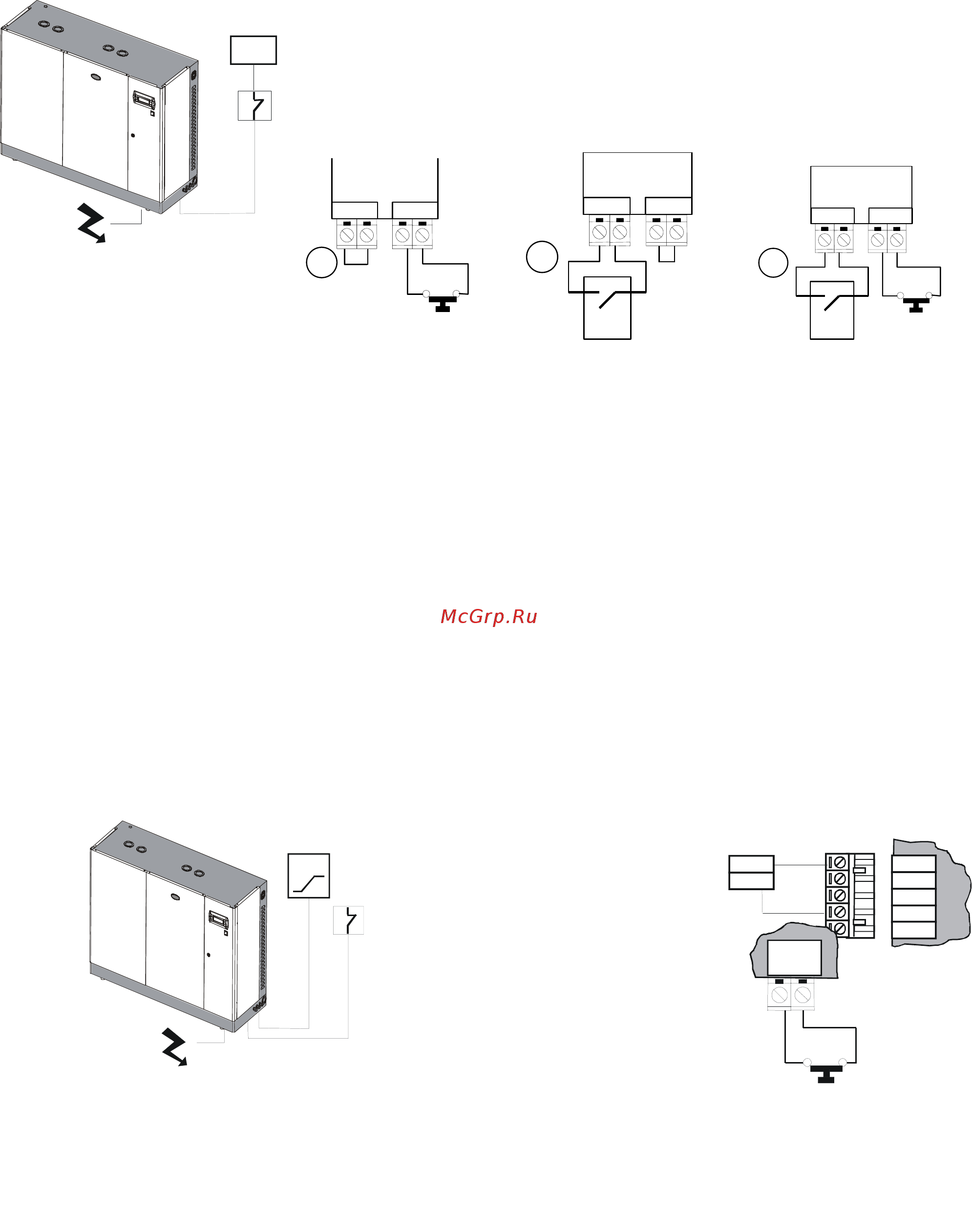

На рис. 5.3 представлены схемы подключения в случае:
a) управления через отпирающий контакт (CR);
b) управления через внешний механический гигростат (H);
c) комбинации вышеупомянутых вариантов.
Рис. 5.3
b) Управление типа Р: пропорциональный, с сигналом, посланным внешним регулятором.
Управление паропроизводительностью осуществляется через внешний регулятор R, который
посылает контроллёру сигнал контроля влажности; контроллёр может быть настроен на
следующие модулирующие сигналы (см. п. 7.3):
• напряжение: от 0 до 1 Вdc; от 0 до 10 Вdc; от 2 до 10 Вdc;
• ток: от 4 до 20 мА, от 0 до 20 мА.
Опорный (нулевой) сигнал внешнего регулятора необходимо подключить к клемме GND на
группе J2, а управляющий сигнал к клемме B1 на группе J2.
Во избежание несбалансированного управления земля на внешнем регуляторе должна быть
соединена с землёй на контроллёре. Данный тип сигнала управления можно использовать в
сочетании с отпирающим контактом (CR), который подключается к клемме «Дистанционного Вкл.
/ Выкл.»
Рис. 5.2
Рис. 5.4 Рис. 5.5
Внешний регулятор
∼
H
CR
G ID8 G ID14
CR
a
Action
ON/OFF
Remote
ON/OFF
H
b
G ID8 G ID14
Action
ON/OFF
Remote
ON/OFF
CR H
c
G ID8 G ID14
Action
ON/OFF
Remote
ON/OFF
∼
CR
R
B1
B2
B3
GND
+VDC
OUT
REF
J2
CR
Remote
OnOff
