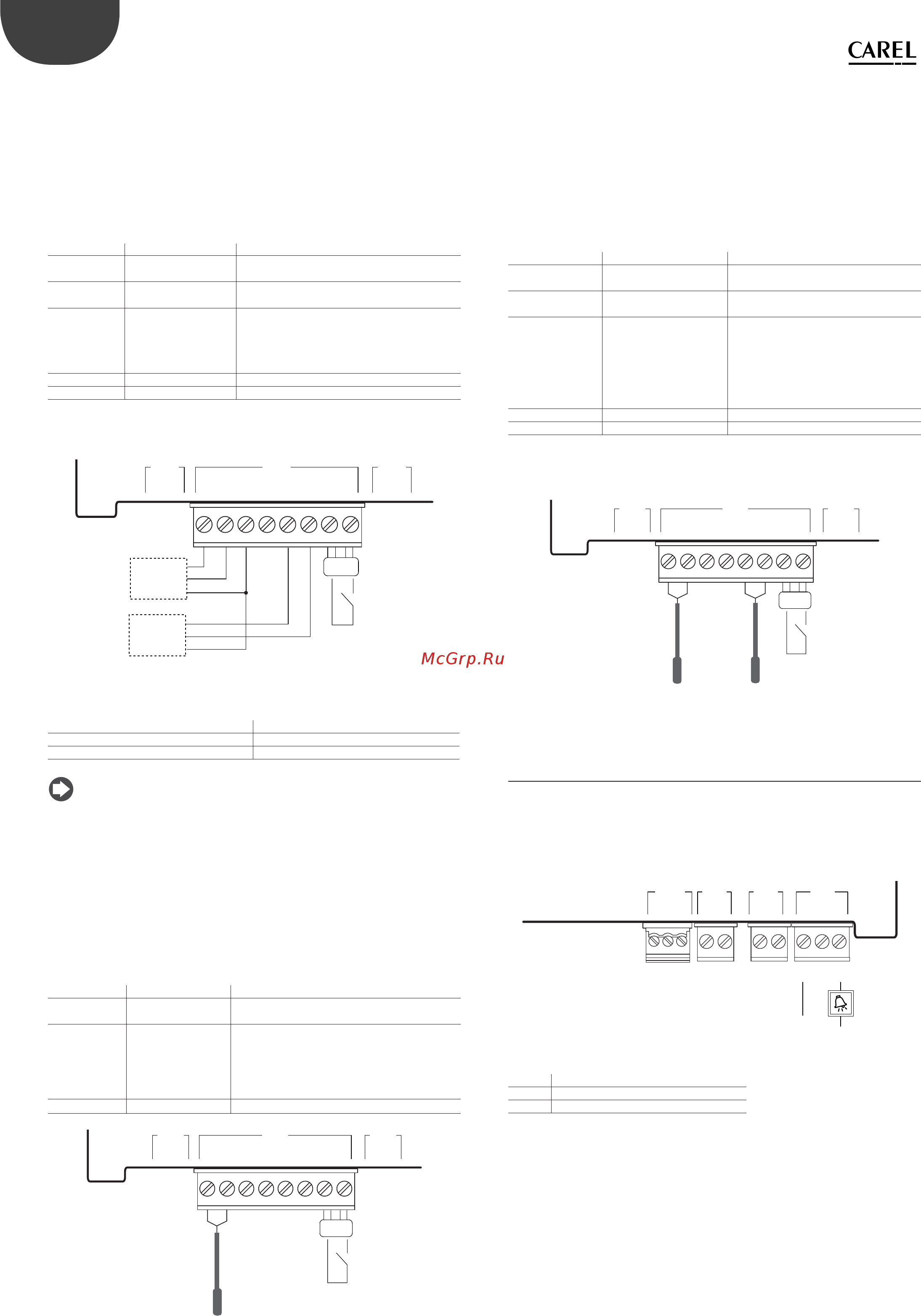

24
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
РЕЖИМ РЕГУЛИРОВАНИЯ ПО ПОКАЗАНИЯМ ДВУХ АКТИВНЫХ
ДАТЧИКОВ ТЕМПЕРАТУРЫ
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления; или подсоедините контакты M2.7 и M2.8 к устройству
дистанционного управления (например: выключатель, таймер и т. д.);
• подсоедините главный активный датчик температуры воздуха в
помещении к контактам M2.1, M2.2 (GND) и M2.3 (+12В пост. тока);
• подсоедините второй активный датчик к контактам M2.5, M2.3 (+12В
пост. тока) и M2.6 (GND);
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Регулирование по показаниям температуры
(два датчика)
Ea02 Регулирование по 2
датчикам
Укажите вес показаний двух датчиков (0-100 %)
Ea05 Плавное
регулирование
Заданная: Заданная температура (0-100 °C)
(32-212°F)
Дифференциал (2-20°C) (3.6-36°F)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
Ec02 Тип второго датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
Контроллер рассчитает взвешенное среднее двух датчиков. При
необходимости вес показаний двух датчиков можно указать самостоятельно.
M2M9 M8
1 12345678212
OUT H / T
M
+ (G)
Main probe
OUT H / T
M
+ (G)
Second probe
Рис. 4.aa
Можно подсоединить следующие датчики:
Датчики CAREL для помещений DPWC111000
для воздуховодов DPDC110000; DPDC210000
для производственных условий DPPC210000, DPPC210000
Примечание: nможно подсоединять активные датчики других
производителей.
_____________________________________________________________
РЕЖИМ РЕГУЛИРОВАНИЯ ПО ПОКАЗАНИЯМ ОДНОГО ДАТЧИКА
ТЕМПЕРАТУРЫ ТИПА NTC (пассивного)
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления; или подсоедините контакты M2.7 и M2.8 к устройству
дистанционного управления (например: выключатель, таймер и т. д.);
• подсоедините главный датчик температуры воздуха в помещении типа
NTC к контактам M2.1 и M2.2;
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Регулирование по показаниям одного датчика
температуры
Ea05 Плавное
регулирование
Заданная:
Заданная температура (0-100 °C) (32-212°F)
Дифференциал (2-20°C) (3.6-36°F)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ec01 Тип главного датчика
Выберите тип датчика: NTC
M2M9 M8
1 12345678212
Рис. 4.ab
РЕЖИМ РЕГУЛИРОВАНИЯ ПО ПОКАЗАНИЯМ ДВУХ ДАТЧИКОВ
ТЕМПЕРАТУРЫ ТИПА NTC (пассивных)
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления; или подсоедините контакты M2.7 и M2.8 к устройству
дистанционного управления (например: выключатель, таймер и т. д.);
• подсоедините главный датчик температуры воздуха в помещении типа
NTC к контактам M2.1 и M2.2;
• подсоедините второй датчик температуры воздуха в помещении типа
NTC к контактам M2.5 и M2.6;
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Регулирование по показаниям
температуры (два датчика)
Ea02 Регулирование по 2
датчикам
Укажите вес показаний двух датчиков
(0-100%)
Ea05 Плавное регулирование Заданная: Заданная температура (0-100
°C) (32-212°F)
Дифференциал (2-20°C) (3.6-36°F)
Минимальная производительность
(0-100%)
Максимальная производительность
(0-100%)
Ec01 Тип главного датчика Выберите тип датчика: NTC
Ec02 Тип второго датчика Выберите тип датчика: NTC
Контроллер рассчитает взвешенное среднее двух датчиков. При
необходимости вес показаний двух датчиков можно указать самостоятельно.
M2M9 M8
1 12345678212
Рис. 4.ac
4.8 Контакт тревоги
На плате контроллера увлажнителя есть релейный контакт для выдачи
внешнего сигнала, показывающего одно или несколько состояний тревоги
или неисправности. Цепь тревоги (250 В пер. тока; макс. ток: резистивной
нагрузки 2 A, индуктивной нагрузки 2 A) подсоединяется к контактам M6.1,
M6.2 и M6.3.
M1 M5 M6M12
132 31212 12
NC
NO
CO
L
N
Рис. 4.ad
M6.1 CO – Общий провод контакта тревоги
M6.2 NC – Размыкающий контакт тревоги
M6.3 NO – Замыкающий контакт тревоги
