60
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
Другие детали водяного контура
Важное замечание: запрещается мыть пластиковые детали
моющими средствами и растворителями. Отложения удаляются
20-процентным раствором уксусной кислоты, а затем детали тщательно
промываются водой.

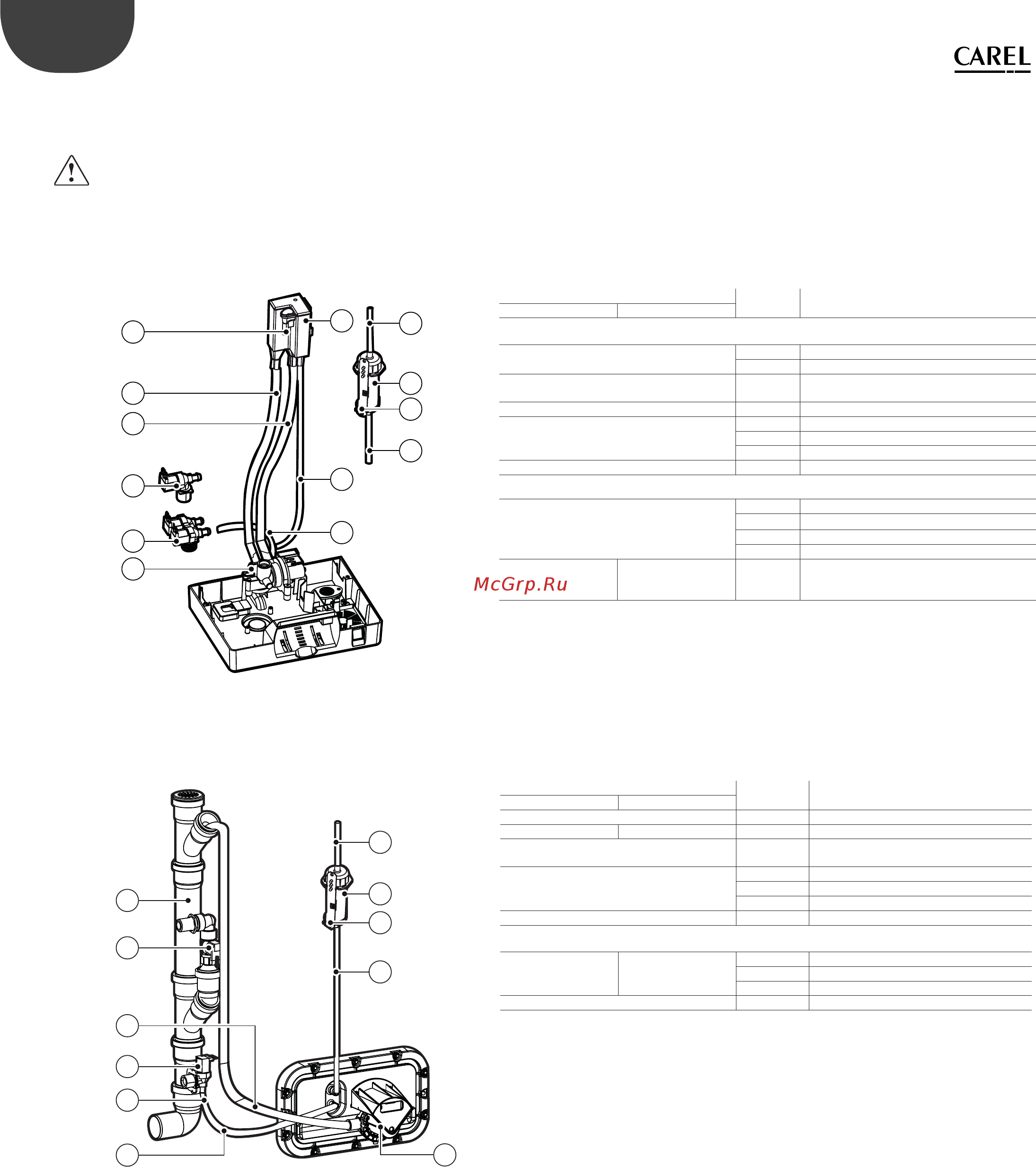

Модели UR 2-13 кг/ч
5
3
2
7
6
9
4
10
10
11
1
8
12
Артикул
Поз. Описание
UR 2 - 4 UR 6 - 13
Комплект заправочного бачка
UEKVASC100
1 Заправочный бачок.
9 Датчик электропроводности
KITFD11211 3
Электромагнитный смесительный сливной
клапан (для соответствующих моделей)
KITVC10011 2 Электромагнитный клапан подачи воды (*)
URKSL00004
4 Датчик уровня
10 Компенсирующие трубки
11 Кабель
URKDRAIN01 5 Сливной насос
Комплект водопроводных трубок
URKT00002M
6 Сливная трубка
7 Трубка перелива бачка
8 Трубка подачи воды
10 Компенсирующие трубки
URKTDT002M
(только для слива со
смешиванием)
URKTDT002M
(только для слива
сосмешиванием)
12
Сливная смесительная трубка
(для соответствующих моделей)”
Таб. 14.e
если не указано “1 шт“, в комплект входит необходимое количество деталей
для данной модели
* отсутствует, если у увлажнителя смесительный слив
Рис. 14.c
Модели UR 20-80 кг/ч
4
8
8
9
3
10
2
1
5
6
7
Артикул
Поз. Описание
UR 20 - 40 UR 53 - 80
URKDH00020 1 Комплект сливной колонки
KITVC00040 KITVC00100 3 Электромагнитный клапан подачи воды
URKDTV0000 2
Электромагнитный смесительный сливной
клапан (для соответствующих моделей)
URKSL00004
4 Датчик уровня
8 Компенсирующие трубки
9 Кабель
URKPS00020 5 Сливной насос
Комплект водопроводных трубок
URKT0002XL URKT002XXL
6 Сливная трубка
7 Трубка подачи воды
8 Компенсирующая трубка
KITCN00000 10 Датчик электропроводности
Таб. 14.f
Рис. 14.d
