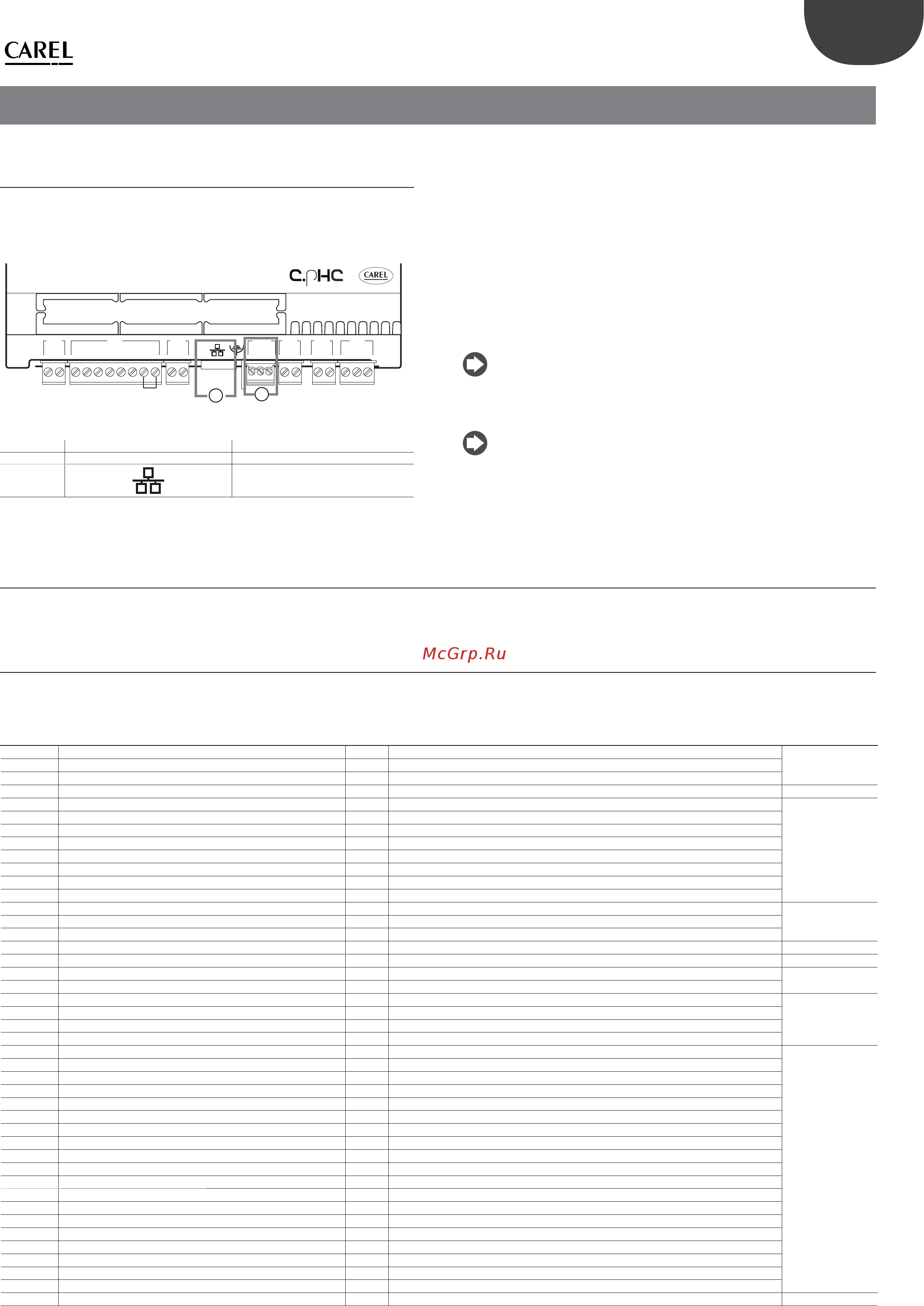

47
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
11. СЕТЬ ДИСПЕТЧЕРИЗАЦИИ
11.1 Протоколы и настройки
диспетчеризации и конфигурация
Увлажнитель может подсоединяться к удаленной системе диспетчерского
управления по последовательному порту (BMS) или порту Ethernet. В
стандартной комплектации все увлажнители поддерживают протоколы
Carel, ModBus и BACnet.
M2M9 M8 M1 M5 M6M12
1 1234567821132 31221212
2
1
Ethernet
Рис. 11.a
Порт Контакты контроллера c.pHC Протокол
BMS (1) M12.1, M12.2, M12.3 Carel, ModBus, BACnet, Carel retro
Ethernet (2)
ModBus, BACnet
Таб. 11.a
При подключении к системе диспетчерского управления через порт
BMS (1) настройте все необходимые параметры в меню “НАСТРОЙКИ –
ДИСПЕТЧЕРИЗАЦИЯ”, в частности в окнах Eh01, Eh02 и Eh03.
При подключении к системе диспетчерского управления через порт
Ethernet (2), выполните все необходимые сетевые настройки (DHCP, IP-
адрес, маска подсети, шлюз, DNS) в окне Eh04.
Если протокол диспетчеризации другой, выберите протокол Carel для
последовательного порта BMS и подключите внешний шлюз Carel (серии
supernode для увлажнителей:
SNU0000EM0) вместе с платой диспетчеризации (в зависимости от
протокола).
Примечание: длина экранированной витой пары Ethernet категории
5 может быть до 100 метров. Экран кабеля подсоединяется к контакту
земли на контроллере.
Примечание: кабели BMS и Fieldbus должны быть экранированными,
а экран соединяется с землей.
11.2 Таблица переменных диспетчеризации
Ниже перечислены только переменные, поддерживаемые увлажнителем heaterSteam.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДРУГИЕ ПЕРЕМЕННЫЕ, НЕ ПОКАЗАННЫЕ В ТАБЛИЦЕ, ПОТОМУ ЧТО ЭТО МОЖЕТ ПРИВЕСТИ К СБОЯМ В РАБОТЕ УВЛАЖНИТЕЛЯ..
11.2.1 Таблица переменных Carel
Ниже перечислены переменные, поддерживаемые протоколом Carel.
Целочисленные переменные
№ п/п Имя переменной R/W Наименование Категория
1 SV_SWVer R Версия микропрограммного обеспечения Сведения об
увлажнителе
2 SV_OSVer R Версия операционной системы
3 UnitModel R Модель увлажнителя
4 Conductivity R Электропроводность Входы/выходы
5 WirelessPrbInfo_1.BattLev R Беспроводной датчик 1: уровень заряда батареи Беспроводные
датчики
6 WirelessPrbInfo_1.RadioSignalLev R Беспроводной датчик 1: уровень беспроводного сигнала
7 WirelessPrbInfo_2.BattLev R Беспроводной датчик 2: уровень заряда батареи
8 WirelessPrbInfo_2.RadioSignalLev R Беспроводной датчик 2: уровень беспроводного сигнала
9 WirelessPrbInfo_3.BattLev R Беспроводной датчик 3: уровень заряда батареи
10 WirelessPrbInfo_3.RadioSignalLev R Беспроводной датчик 3: уровень беспроводного сигнала
11 WirelessPrbInfo_4.BattLev R Беспроводной датчик 4: уровень заряда батареи
12 WirelessPrbInfo_4.RadioSignalLev R Беспроводной датчик 4: уровень беспроводного сигнала
13 UnitStatus R Состояние увлажнителя Состояние
увлажнителя
14 WorkHr R Время наработки увлажнителя
15 CylWorkHr R Время наработки бачка
19 RegulationCfg.RegTyp RW Тип регулирования производительности Регулирование
20 ThrshAlrmDT RW Задержка срабатывания тревоги высокой температуры/влажности AlrmT
21 MainPrbCfg.Typ RW Тип главного датчика Настройки
датчиков
22 LimitPrbCfg.Typ RW Тип контрольного датчика
23 WHardnessMan RW Ручная настройка жесткости воды (если WHardnessTyp = TRUE) Настройки
увлажнителя
24 EvapCycleNoThrshsh RW Количество циклов испарения (0=авто)
25 FillTScale RW Длительность долива воды
26 DilDrainTScale RW Длительность слива воды
27 Scheduler.SchedDayToSet RW Если >0, есть расписание на день недели (1=пон, 7=воскр) Настройки
расписания
28 SchedDayCfg[0].StartHr RW Начало расписания 1: часы
29 SchedDayCfg[0].StartMin RW Начало расписания 1: минуты
30 SchedDayCfg[0].WorkMode RW Режим работы по расписанию 1
31 SchedDayCfg[1].StartHr RW Начало расписания 2: часы
32 SchedDayCfg[1].StartMin RW Начало расписания 2: минуты
33 SchedDayCfg[1].WorkMode RW Режим работы по расписанию 2
34 SchedDayCfg[2].StartHr RW Начало расписания 3: часы
35 SchedDayCfg[2].StartMin RW Начало расписания 3: минуты
36 SchedDayCfg[2].WorkMode RW Режим работы по расписанию 3
37 SchedDayCfg[3].StartHr RW Начало расписания 4: часы
38 SchedDayCfg[3].StartMin RW Начало расписания 4: минуты
39 SchedDayCfg[3].WorkMode RW Режим работы по расписанию 4
40 SchedDayCfg[4].StartHr RW Начало расписания 5: часы
41 SchedDayCfg[4].StartMin RW Начало расписания 5: минуты
42 SchedDayCfg[4].WorkMode RW Режим работы по расписанию 5
43 SchedDayCfg[5].StartHr RW Начало расписания 6: часы
44 SchedDayCfg[5].StartMin RW Начало расписания 6: минуты
45 SchedDayCfg[5].WorkMode RW Режим работы по расписанию 6
46 UoM RW Единицы измерения UoM
