55
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
DIP:
1 2 3 4
++
G
--
Rx- Rx+ GND
L1
L2 L3
T1
DIP 1-2-3 selezione indirizzo di rete
DIP 4 selezione baud di rete
Микро-
переключатель
Адрес точки
доступа
Скорость передачи
данных (бит/с) N82
1234
2 19200
ВЫКЛ. ВКЛ ВЫКЛ. ВКЛ
Рис. 12.c
На примере у точке доступа следующие настройки: адрес 2, скорость
передачи данных (бит/сек) 19200 (N82). Адреса четырех беспроводных
датчиков настраиваются по таблице ниже:
Адрес Микропереключатель
1234567 8
Датчик №1 16 0 0 0 0 1 0 0 0
Датчик №2 17 1 0 0 0 1 0 0 0
Датчик №3 18 0 1 0 0 1 0 0 0
Датчик №4 19 1 1 0 0 1 0 0 0
Таб. 12.l
Не забудьте проверить уровень беспроводного соединения точки
доступа с каждым беспроводным датчиком.
Подробные инструкции по монтажу и настройке датчиков и точки доступа
см. в руководствах Carel на соответствующие устройства.
Для настройки датчиков откройте окна: Ec03, Ec04, Ec05, Ec06 и Ec07,
подробно рассмотренные в параграфе 7.4.3 “Беспроводные датчики”.
В частности в окне Ec03 выбираются подсоединенные к точке доступа
беспроводные датчики. У датчиков 1, 2, 3 и 4 адреса 16, 17, 18 и 19
соответственно.
Адрес: 16
Адрес: 17
Адрес: 18
Адрес: 19
Примечание: беспроводные датчики поддерживаются моделями
heaterSteam titanium.

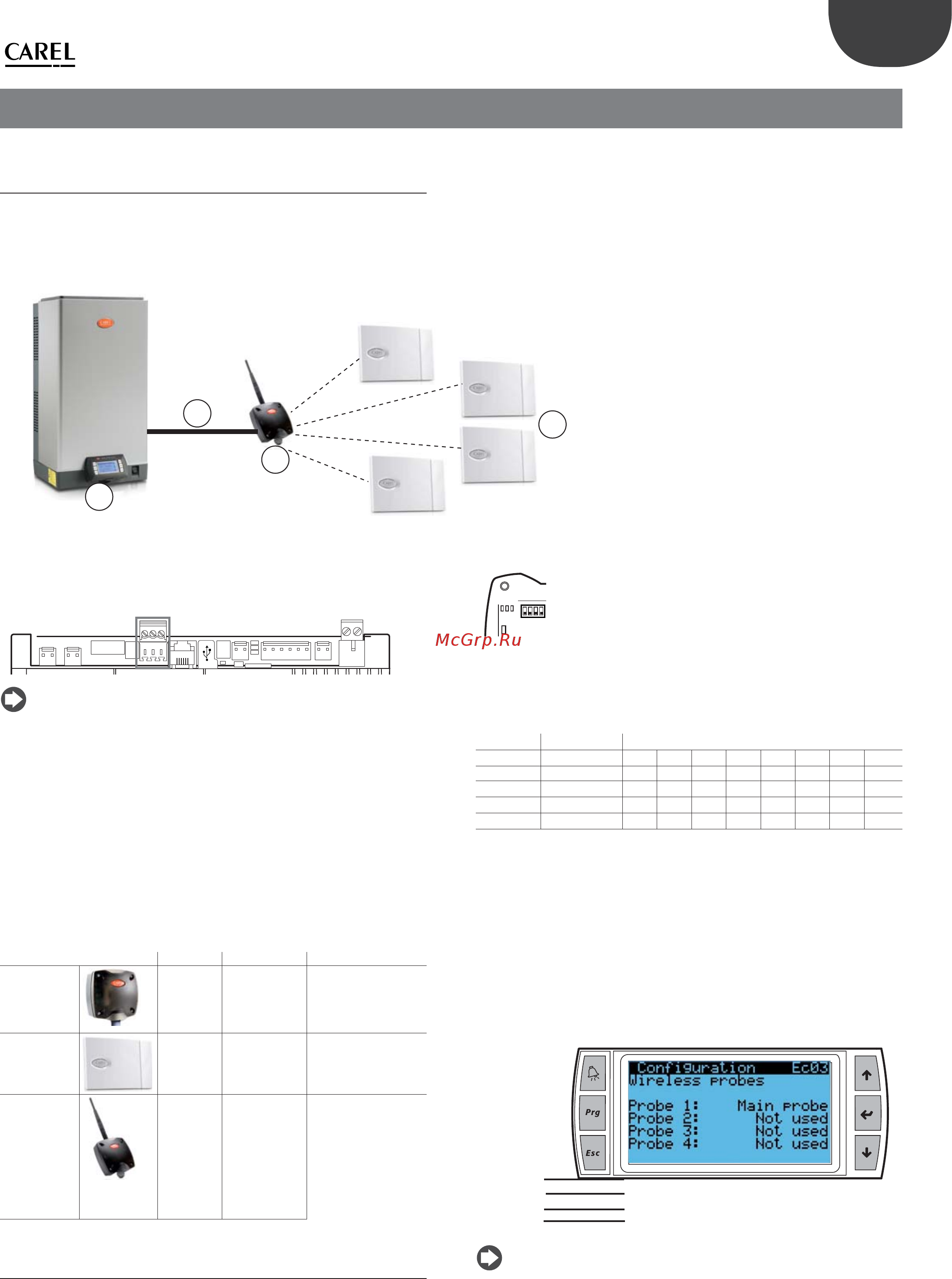

12. МОНТАЖ И НАСТРОЙКА БЕСПРОВОДНЫХ ДАТЧИКОВ
Компания Carel рекомендует применять беспроводные датчики для
измерения влажности и температуры воздуха в помещениях обычного
(WS01G01M00) и промышленного класса (WS01F01M00). Пример монтажа
показан на рисунке ниже (показано четыре беспроводных датчика для
помещения):
2
1
4
3
Обозначения:
1. Увлажнитель HeaterSteam;
2. Соединение точки доступа с
увлажнителем;
3. Точка доступа (WS01AB2M20);
4. Беспроводные датчики для
измерения температуры и
влажности воздуха (WS01G01M00 и
WS01F01M00).
Рис. 12.b
Подсоединение точки доступа к увлажнителю HeaterSteam:
Точка доступа подсоединяется к увлажнителю промышленной шиной
(Fieldbus) через контакты M3 (M3.1: Tx/Rx-, M3.2: Tx/Rx+, M3.3: GND):
Примечание: вокруг устройств должно быть достаточно большой
открытое пространство, измеряемое сотнями метров, без других
предметов, мешающих передаче беспроводного сигнала. В закрытом
помещении необходимо учитывать ряд факторов, в частности тип
помещения и находящиеся в нем предметы (шкафы, металлические
перегородки и т. д.).
Если беспроводных датчиков несколько, контроллер рассчитывает
среднее взвешенное значение показаний всех датчиков с учетом
сделанных настроек и групп, в которые организованы эти датчики.
Подробнее см. параграф 7.4.3 Беспроводные датчики. На дисплее
контроллера (только на локальном дисплее) так же показывается уровень
беспроводного сигнала и остаток заряда батареи каждого датчика (в
окнах D05-D08). В таблице ниже приведены артикульные номера и
описания устройств от компании Carel, которыми можно пользоваться:
Артикул Модель Описание Питание
WS01F01M00
Датчик SI Измерение
влажности/
температуры,
промышленного
класса
Батарея
WS01G01M00
Датчик SA Температура/
влажность в
помещении
Батарея
WS01AB2M20
Точка
доступа
Беспроводной
шлюз ZigBee™ –
RS485 ModBus
12/24 В пер./пост. тока
±10 % 100 мА; 50/60
Гц; подключается
через защитный
трансформатор класса
II мощностью не менее
2 ВА; Рекомендуется
трансформатор 12В
пер. тока
Таб. 12.k
12.2 Монтаж беспроводного датчика
Стандартный порядок монтажа беспроводных датчиков:
• включите точку доступа (12/24 В пер./пост. тока ±10 %, 100 мА) и запустите
процедуру инициализации, создав беспроводную сеть и настроив ее;
• открыв окно настроек точки доступа, привяжите к ней каждый
беспроводной датчик, выдав им уникальные имена.
Адрес точки доступа настраивается микропереключателями на нем
следующим образом:
12.1 Монтаж и электромонтаж
беспроводных датчиков
Беспроводные датчики применяются, когда нет возможности
использовать обычные проводные датчики, например, при модернизации
действующих систем увлажнения воздуха. К точке доступа (артикул CAREL:
WS01AB2M20) можно подключить до четырех беспроводных датчиков.
