“heaterSteam +0300080RU - rизд. 1.1 - 04.01.2017

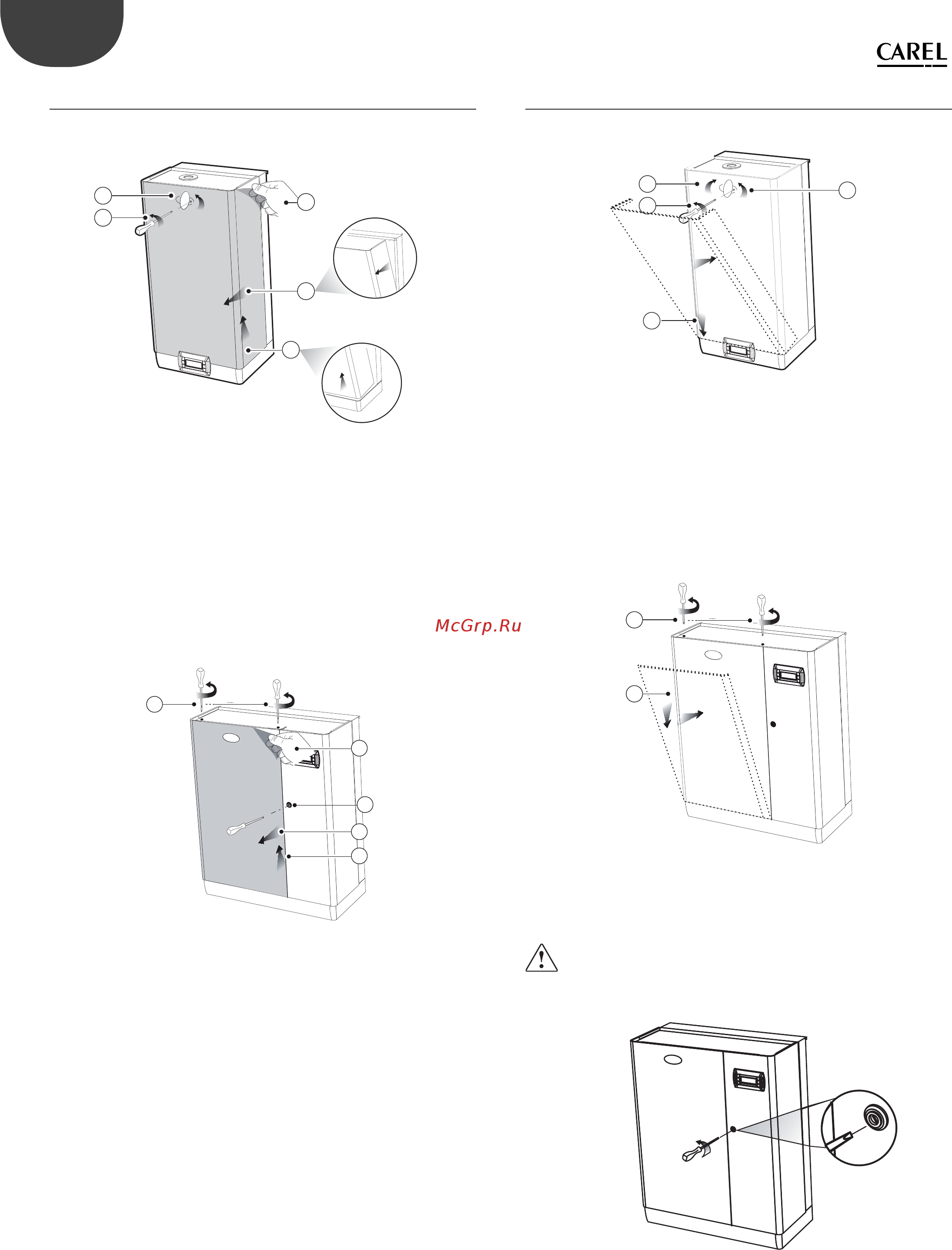

1.6 Снятие лицевой панели
Модели UR002…UR013:
1
2
3
4
5
Рис. 1.e
1. поверните овальный логотип CAREL, чтобы открыть спрятанный под
ним винт заземления;
2. отверткой выверните винт;
3. возьмите руками переднюю панель с краев и приподнимите
примерно на 20 мм (0.79 дюйма), чтобы отделить ее от направляющих
на корпусе увлажнителя;
4. потянув панель вверх, снимите ее;
5. снимите защитную пленку.
Модели UR020...UR080:
1
3
2
4
5
Рис. 1.f
1. отверткой открутите и вытащите винты в верхней панели увлажнителя;
2. взявшись за края, приподнимите панель примерно на 20 мм
(0.79 дюйма) над увлажнителем;
3. потянув панель вверх, снимите ее;
4. снимите защитную пленку со всей наружных поверхностей
увлажнителя.
1.7 Установка лицевой панели
Модели UR002…UR013:
1
3
4
2
Рис. 1.g
1. поверните овальный логотип CAREL, чтобы открыть спрятанное под
ним крепежное отверстие;
2. слегка вставьте панель сверху вниз под небольшим углом, а затем и
опустите вниз на нижние направляющие корпуса;
3. отверткой плотно затяните винт заземления;
4. поверните овальный логотип CAREL в прежнее положение, чтобы
закрыть им крепежное отверстие;
Модели UR020...UR080:
1
2
Рис. 1.h
1. вставьте панель в корпус под небольшим углом;
2. выровняйте ее вертикально и затяните винты отверткой сверху
увлажнителя.
Внимание: в моделях UR020...UR080 замок шкафа управления
увлажнителя открывается шлицем отвертки.
Рис. 1.i
