27
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017

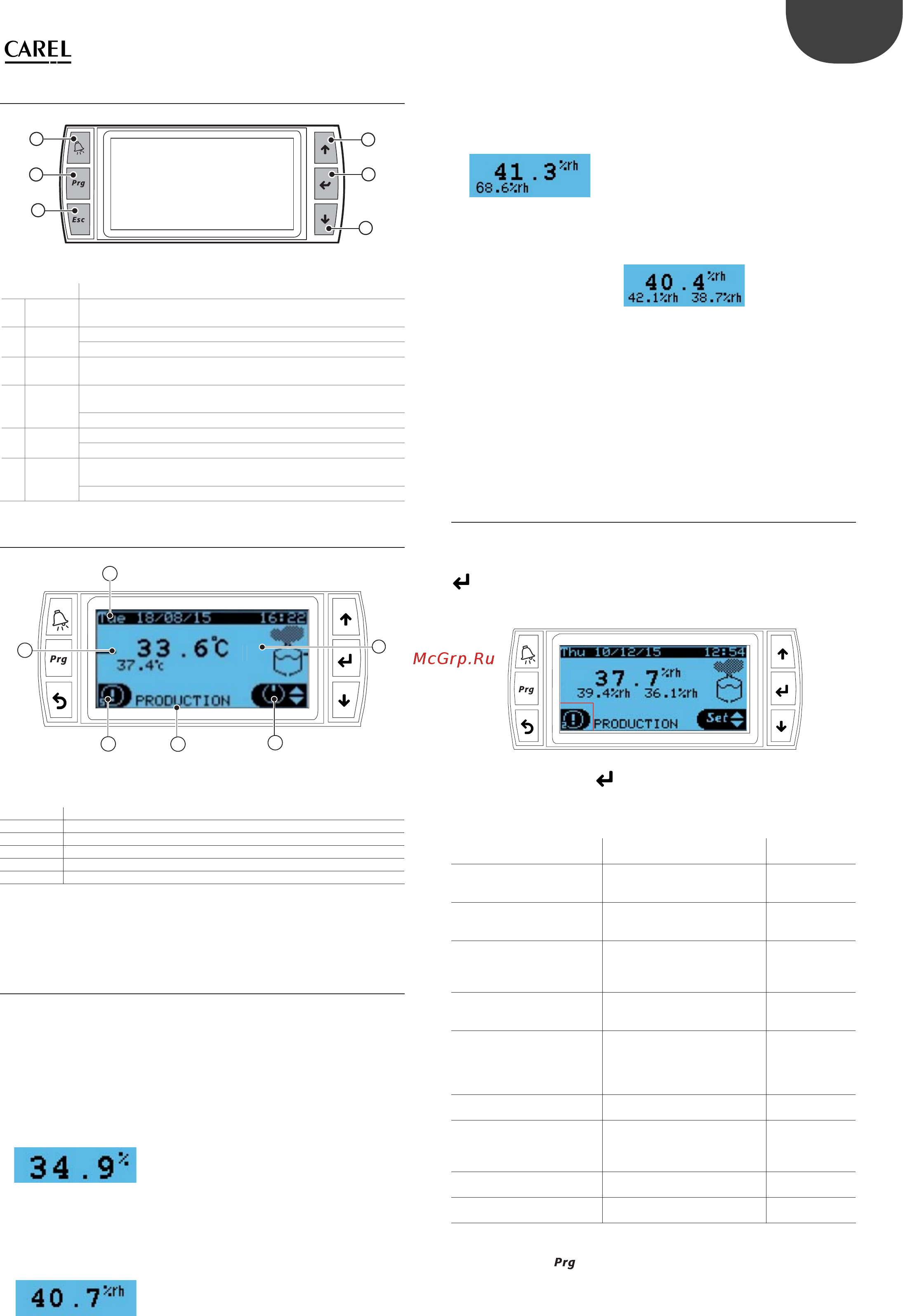

6.5 Кнопки
1
2
3
4
6
5
Рис. 6.c
Кнопка Назначение
(1)
Тревога открытие списка текущих сообщений тревоги и сброс всех сигналов
тревоги
(2)
PRG возврат в “главное” окно
открытие главного меню из “главного” окна
(3)
ESC возврат в предыдущее окно/индикации
открытие центра уведомлений (только в главном меню)
(4)
Вверх навигация по экранному меню, параметрам и изменение значений
параметров
в главном окне: переход между окнами INFO
(5)
Ввод выбор и подтверждение ввода значения
в главном меню: открытие окна “SET”
(6)
Вниз навигация по экранному меню, параметрам и изменение значений
параметров
в главном меню: переход между окнами INFO
6.6 Дисплей
1
6
2
3
4
5
Рис. 6.d
Обозначения на дисплее
1 Текущая дата/время
2 Показания датчиков/заданная производительность
3 Центр уведомлений
4 Состояние увлажнителя
5 Меню быстрого доступа
6 Иконка состояния увлажнителя
6.7 Область №2 на дисплее –
Показания датчиков/заданная
производительность
В области “Показания датчиков/заданная производительность” выводятся
результаты измерений датчиков и текущая заданная производительность
увлажнителя.
Какие именно показания будут выводиться, зависит от типа регулирования
производительности. Возможные варианты приведены ниже:
• Если выбрано пропорциональное регулирование по внешнему
сигналу или пропорциональное регулирование по внешнему
сигналу и контрольному датчику, показывается текущая заданная
производительность. Например:
• Двухпозиционное регулирование по внешнему сигналу: показывается
состояние увлажнителя (включен или выключен).
• Регулирование по показаниям влажности (один датчик) или
температуре (один датчик): показываются только текущие показания
главного датчика. Например:
• регулирование по показаниям влажности и контрольному датчику
или показаниям температуры и контрольному датчику: показываются
текущие показания обоих датчиков: главного датчика – крупно по
центру, а контрольного – мелко под ним. Например:
Показания главного датчика
Показания контрольного датчика
• регулирование по показаниям влажности (два датчика) и показаниям
температуры (два датчика): показываются текущие показания обоих
датчиков и их взвешенное среднее арифметическое. Например:
Взвешенное среднее
Показания первого датчика
Показания
второго датчика
• с беспроводными датчиками: аналогично предыдущему, только внизу
выводятся два усредненных показания, а общее взвешенное среднее
по центру (главного датчика).
• Ведущий/ ведомый: суммарная текущая заданная производительность
увлажнителей, работающих по схеме ведущий/ведомый. Когда
увлажнители работают по схеме ведущий/ведомый, на дисплее так же
высвечивается надпись: “Network”:
6.8 Область №3 на дисплее – центр
уведомлений
В центре уведомлений на короткое время показываются основные
сообщения по работе увлажнителя.
Чтобы открыть центр уведомлений, в главном окне нажмите кнопку “ESC”
. В главном окне будет показано количество текущих уведомлений. На
примере ниже два текущих уведомления..
Нажмите кнопку “ВВОД”, чтобы посмотреть подробности каждого
уведомления в центре уведомлений. Список доступных сообщений,
которые выводятся в центре уведомлений, показан ниже:
Сообщение в центре
уведомлений
Описание сообщения Тип сообщения
Техобслуживание через xxx
часов. Время наработки бачка:
yyy часов
Требуется плановое
техобслуживание увлажнителя.
Системное
Тепловой удар через x часов
(после следующей остановки
увлажнителя)
Увлажнитель запустит функцию
теплового удара.
Системное
Ожидание теплового удара
(после следующей остановки
увлажнителя)
Состояние ожидания запуска
функции теплового удара (она
запустится после следующей
остановки увлажнителя)
Системное
Увлажнитель выполнил x циклов
слива из-за пены
Увлажнитель указанное количество
раз выполнил слив в результате
обнаружения пены
Системное
Суммарная производительность
увлажнителей, работающих
по схеме ведущий/ведомый,
ниже заданной. Заданная: xxxx
Текущая: yyyy
Суммарная производительность
увлажнителей, работающих по
схеме ведущий/ведомый, ниже
заданной.
Системное
Тепловой удар завершен
нормально.
Функция теплового удара
завершена нормально.
Пользовательское
Автоматический
повторный запуск после
выключения. Неисправность
электропитания?
Увлажнитель автоматически
повторно включился после
выключения. Возможно, это была
неисправность питания.
Пользовательское
Выполнен цикл слива Периодически выполняемый цикл
слива выполнен нормально
Пользовательское
Заводские значения загружены Заводские значения параметров
загружены нормально
Пользовательское
Системные сообщения нельзя самостоятельно стереть, потому что они
стираются автоматически, а пользовательские сообщения стираются
нажатием кнопки
.
