9
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017

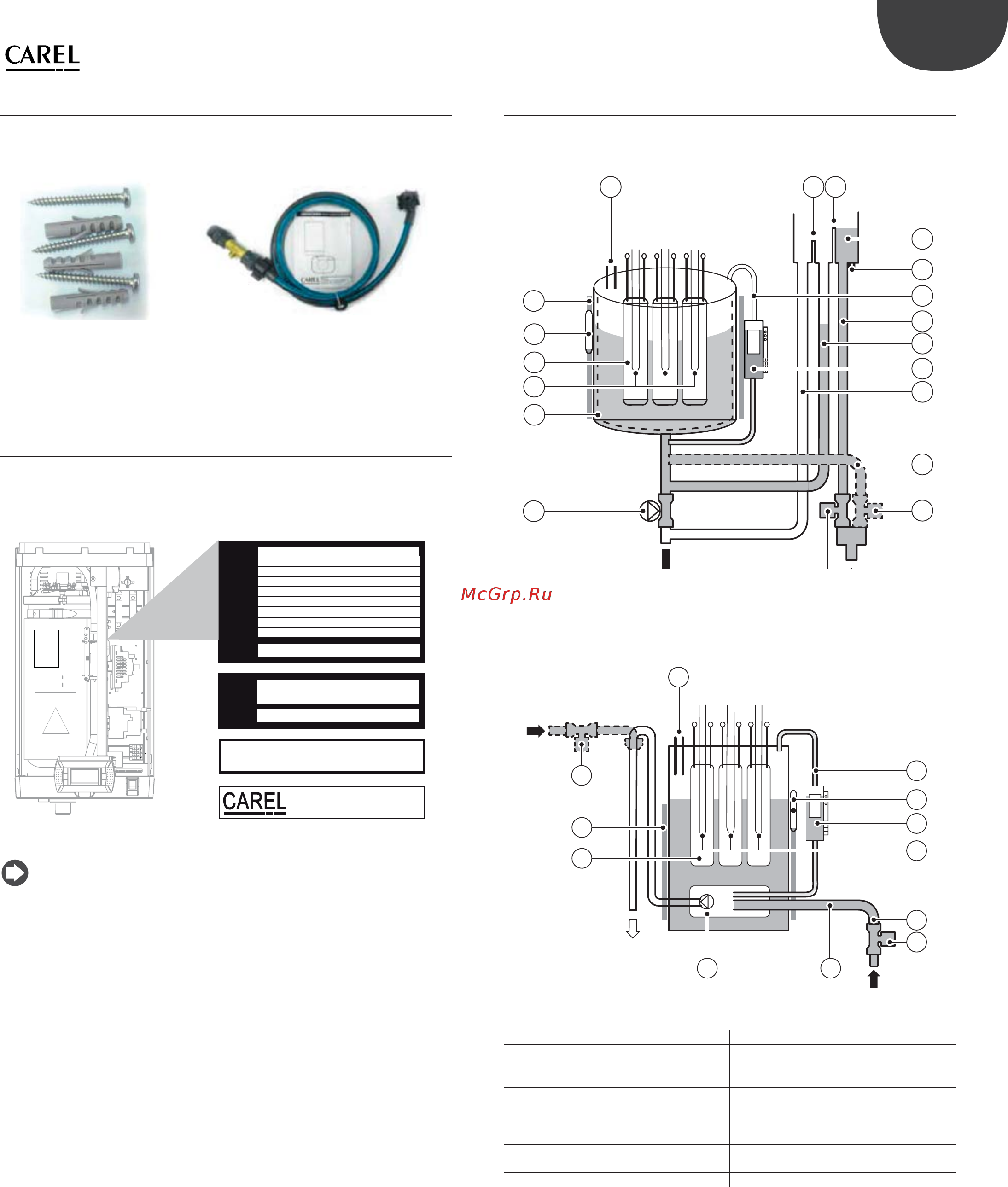

1.8 Комплектующие
Вскрыв упаковку увлажнителя и сняв переднюю панель, убедитесь, что
внутри лежат следующие комплектующие:
комплект винтов и дюбелей
для монтажа на стену
только у моделей UR020...UR080:
подводка (артикул FWHDCV0003) с
обратным клапаном
1.9 Заводская табличка
Основные характеристики и модельное обозначение увлажнителя
указаны на заводской табличке, которая находится на перегородке шкафа
управления.
MOD.
A
Vac
Hz
PH
kW
kg/h
IP
Date
Part No.
IP
Date
Part No.
Serial No.
Rev.
MADE IN ....
CAREL INDUSTRIES
Via dell'Industria, 11, 35020 Brugine
(Padova) Italy
Рис. 1.j
Примечание: запрещается снимать, повреждать и изменять
данные на заводской табличке иначе будет невозможно точно
определить модель устройства и соблюсти правила по монтажу и
техобслуживанию.
1.10 Водяной контур
Модели UR002 – UR013
31 2
5
4
7
8
6
9
10
16
17
12
11
19
18
15
14
Рис. 1.k
Модели UR020 – UR080
16
1
5
7
12
19
17
14
13
9
18
6
Рис. 1.l
1 Датчик вспенивания 11 Смесительная сливная трубка (*)
2 Мембранный клапан перелива 12 Смесительный сливной клапан (*)
3 Мембранный клапан долива 13 Клапан подачи воды
4 Заправочный бачок 14 Сливной насос
5
Электроды для измерение
электропроводности воды
15
Пленка для предотвращения
налипания накипи (**)
6 Уравнительная трубка 16 Датчики перегрева (позисторы)
7 Трубка подачи воды 17 Электронагреватели
8 Трубка долива 18 Датчик температуры воды (NTC) (**)
9 Датчик уровня 19 Теплоизоляция
10 Трубка слива/перелива
(*) в укомплектованных моделях
(**) только в моделях максимальной комплектации
