“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017

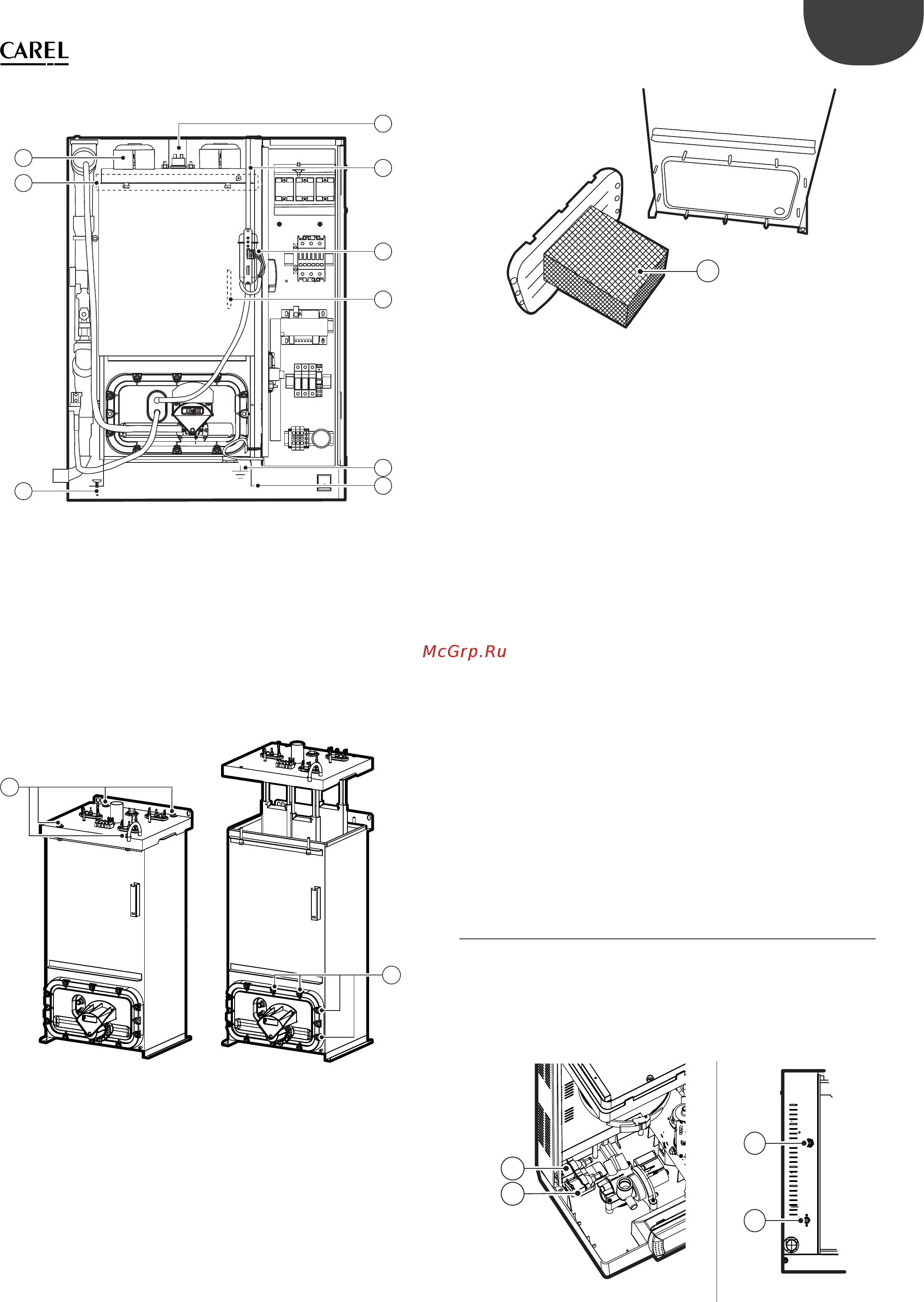

c. освободите хомут и отсоедините паропроводную трубку (1);
I
8
A
B
5
7
4
2
3
1
Рис. 14.k
d. отсоедините разъем датчика уровня (2);
e. снимите трубку компенсации давления (3), подсоединенную к датчику
уровня на крышке бачка;
f. снимите крышку, защищающую электронагреватели (5), открутите
гайки крепления и отсоедините провода и заземление (6);.
g. отсоедините разъем датчика и снимите датчик NTC со стенки (4);
h. открутите винт (A) и винты заднего крепления (B);
i. снимите бачок, вытащив его по направляющим (8);
j. снимите теплоизоляцию (7);
k. открутите гайки (9) и снимите крышку с бачка;
9
Z
Рис. 14.l Рис. 14.m
l. порядок замены электронагревателей см. в параграфе 6.7 “Замена
частей”;
m. почистите электронагреватели;
n. электронагреватели (R) также можно чистить, не снимая верхнюю
крышку; для этого достаточно снять переднюю панель и открутить
крепежные гайки (Z);
o. теперь снимите бачок сбора накипи с фильтром (C);
C
Рис. 14.n
p. промойте водой внутренние стенки бачка и удалите известковые
отложений мягкой щеткой;
q. поставьте бачок на место и соберите все части увлажнителя в
обратном порядке; не забудьте затянуть винты заземления.
Порядок подключения кабелей питания см. на электрических схемах
возле головок электронагревателей.
Бачок для сбора накипи (опция только для моделей
производительностью 2-13 кг)
На внутренних стенках бачка (в зависимости от модели) может быть
пленка из специального материала, предотвращающего налипание
известковых отложений на внутренние стенки бачка. Порядок чистки и
замены:
• вытащите бачок по инструкциям, приведенным выше;
• медленно вытащите пленку через отверстие бачка, но не тяните
сильно, чтобы не повредить ее;
• откройте пленку, освободив защелки крепления;
• вымойте водой и при необходимости почистите пластиковой щеткой;
если есть повреждения, замените ее;
• почистите бачок и удалите отложения;
• снова намотайте пленку, закройте защелки крепления и поставьте на
место в бачок.
Чистка электронагревателей
Удалив легкие отложения, которые легко чистятся, положите
электронагреватели на 30 минут в теплый 20-процентный раствор
уксусной кислоты, а затем шпателем (не металлическим) удалите остатки
отложений, если они еще остались. Тщательно промойте. Поверхность
имеет покрытие, предотвращающее налипание накипи.
14.5 Электромагнитный клапан подачи
воды/смесительный сливной клапан
UR002-UR013
Подсоединив кабели и трубки, снимите электромагнитный клапан подачи
воды (V2) и проверьте состояние входного фильтра. При необходимости
почистите его мягкой щеткой под водой. Выполните аналогичные
действия со “сливным смесительным” клапаном (V1); (на тех моделях, где
он есть).
V1
V2
V1
V2
Рис. 14.o Рис. 14.p
