“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
Подогрев воды при регулировании производительности по внешнему
сигналу
Если функция подогрева включена, она смещается на величину,
равную “поправке”. Функция подогрева воды включает/выключает
электронагреватели в зависимости от текущей и заданной температуры
воды в бачке.
P
OFF
ON
100%
hy
max
Steam_Pr
P
min
Oset
OFF
OFF
ON
hy
%rH
Y
0%
2 x hy
Vapore
Pre-riscaldo

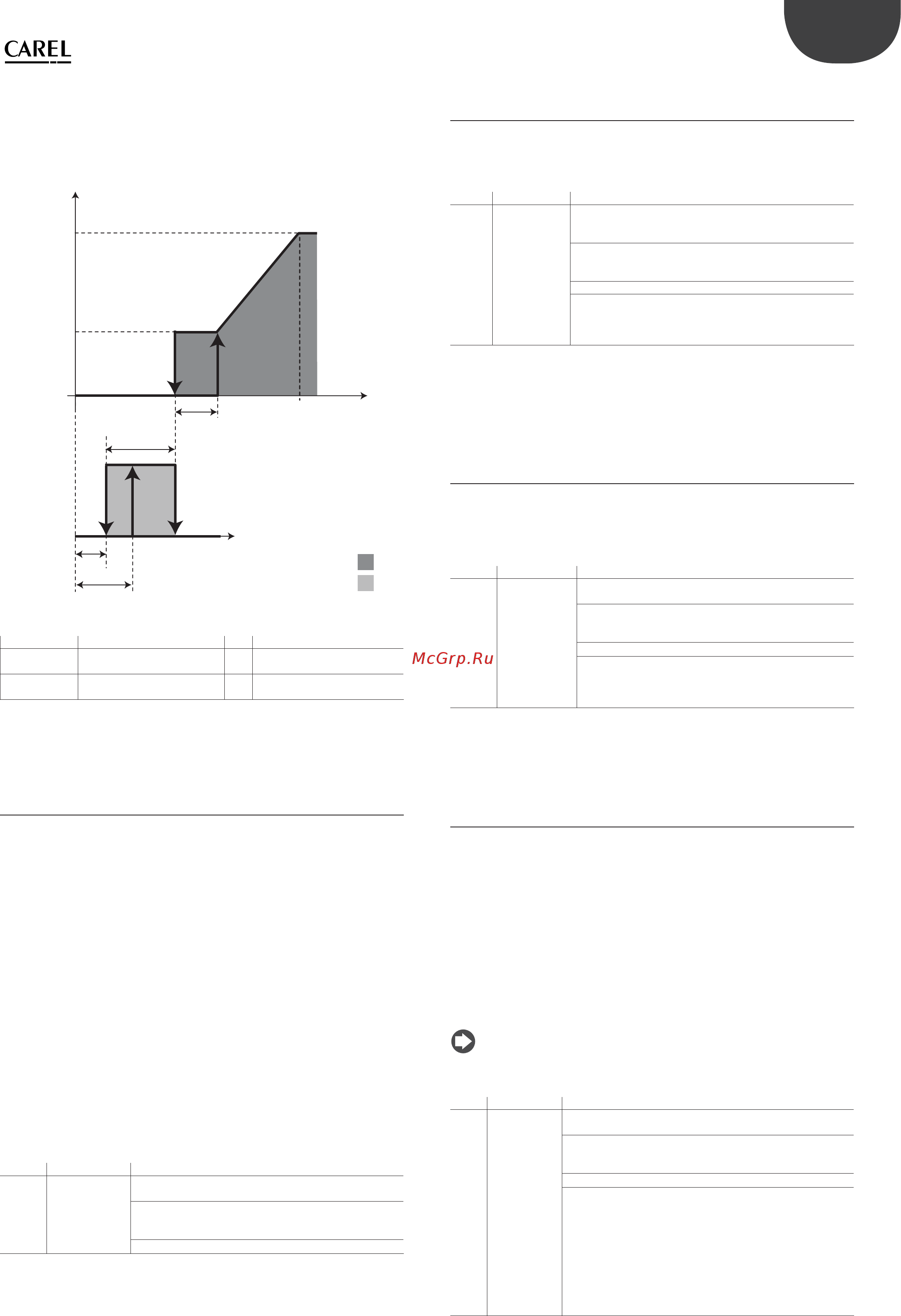

Рис. 7.c
Обозначения
Steam_pr Паропроизводительность Y Управляющий сигнал
P
max
Максимальная
производительность
hy Гистерезис
P
min
Минимальная
производительность
7.3.3 Порционный принцип долива воды после
слива для разбавления воды в бачке и из-
за высокого уровня воды/пены (уровень
доступа Installer)
После слива воды из-за необходимости разбавления воды в бачке или
из-за высокого уровня воды/пены, клапан подачи воды открывается для
пополнения воды в бачке до максимального уровня по поплавковому
датчику. Долив свежей воды влияет на процесс производства пара, потому
что средняя температуры воды в бачка снижается. Чтобы уменьшить
негативное влияние доливаемой воды на процесс производства пара,
можно включить режим порционного долива воды после ее слива из
бачка, обусловленного необходимостью разбавления воды в бачке или
высоким уровнем воды/пеной.
Принцип работы режима порционного долива воды следующий:
1. все количество необходимой свежей воды, которую нужно долить
в бачок для нормального итогового уровня воды в нем, делится на
небольшие порции;
2. каждая порция свежей воды по времени доливается как можно
позже предыдущей, чтобы вода в бачке успела достаточно быстро
нагреваться после каждой доливаемой порции и, таким образом,
весь процесс долива оказывал меньше негативного влияния на
производство пара.
Продолжительность каждого цикла долива воды можно указать в
секундах:
Код Наименование Параметр
Eb03
Порционный
долив
Включение или выключение порционного долива воды
Введите время долива порции воды
По умолчанию:
Порционный долив: включен
Время долива: 5 секунд
Диапазон значений: 1-199 секунд
7.3.4 Полный слив воды при простое (уровень
доступа Installer)
По причинам гигиенической безопасности при длительном бездействии
увлажнителя рекомендуется полностью сливать воду из бачка, чтобы она
не застаивалась в нем. Можно указать время, через которое при простое
увлажнителя вся вода будет сливаться автоматически:
Код Наименование Параметр
Eb04
Слив при
простое
Включение или выключение слива воды при простое.
Введите время бездействия, по истечении которого вода будет
сливаться
По умолчанию:
Слив при простое: включен;
Время простоя: 72 часа
Диапазон значений: 1-999 часов
Примечания: чтобы вода из бачка могла сливаться,
увлажнитель heaterSteam должен оставаться включенным. Во
время слива воды из-за простоя на дисплее высвечивается
надпись “СЛИВ ДЛЯ РАЗБАВЛЕНИЯ”.
По умолчанию автоматический слив всей воды из бачка при простое
увлажнителя включен, а время просто равно трем дням (72 часа): если
увлажнитель heaterSteam оставался включенным три дня подряд, но не
производил пар, вся вода из бачка автоматически сливается.
7.3.5 Периодический слив воды (уровень доступа
Installer)
Если вода содержит взвеси или имеет высокое содержание минеральных
солей, вода из бачка может периодически сливаться из соображений
максимально возможной очистки бачка. Рациональнее всего, чтобы такой
слив воды производился как минимум каждые 2-3 дня. Можно включить
автоматический периодический слив всей воды из бачка:
Код Наименование Параметр
Eb05
Периодический
слив
Включение или выключение периодического слива воды.
Введите периодичность слива воды из бачка (в часах);
По умолчанию:
Периодический слив: выключен;
Время простоя: 10 часов
Диапазон значений: 0-999 часов
Примечания: чтобы вода из бачка могла сливаться,
увлажнитель heaterSteam должен оставаться включенным. Во
время периодического слива воды на дисплее высвечивается
надпись “ПЕРИОДИЧЕСКИЙ СЛИВ”.
По умолчанию периодический слив воды выключен. Счетчик
периодичности слива воды учитывает время, когда увлажнитель
производит пар.
7.3.6 Тепловой удар для облегчения удаления
накипи (уровень доступа Installer)
Учитывая естественную тенденцию к образованию накипи на внутренних
стенках бачка, используемые в его изготовлении материалы максимально
гладкие. Чтобы еще больше упростить процесс удаления накипи, в
особенности на электронагревателях, предусмотрена функция так
называемого теплового удара. Данная функция полностью удаляет воду из
бачка, когда увлажнитель перестает производить пар (и, следовательно,
пока вода еще кипит). По окончании слива вода снова доливается в бачок
до верхней отметки. Периодичность запуска функции теплового удара
указывается в часах работы увлажнителя, когда он производит пар. Когда
наступает время запуска функции теплового удара, она запустится, как
только увлажнитель перестанет производить пар и может находиться
в состоянии ожидания этого момента (отложенном состоянии) без
ограничения по времени.
Примечание: если увлажнитель производит пар постоянно, 24 часа
в день, функция теплового удара никогда не будет включаться и постоянно
откладываться.
Код Наименование Параметр
Eb06
Тепловой удар Включение или выключение функции теплового удара
Введите периодичность запуска функции теплового удара (в часах);
По умолчанию:
Тепловой удар: выключен;
Периодичность: 250 часов
Диапазон значений: 0-1000 часов
Примечания: в центре уведомлений всегда показывается, что
запуск функции теплового удара откладывается по причине,
что время ее запуска наступило, но увлажнитель продолжает
производить пар. Во время работы функции теплового удара
на дисплее в области состояния увлажнителя высвечивается
надпись “Тепловой удар”. Когда остается шесть часов работы
до запуска функции теплового удара, на дисплее выводится
соответствующее уведомление. В этом окне можно отменить
запуск функции теплового удара, находящейся в отложенном
состоянии.
