10
R
2
1
• Voir section "Raccordement des conduites sur
I'unité intérieure", à la page 12, avant d'entreprendre la pose.
Fente intérieure

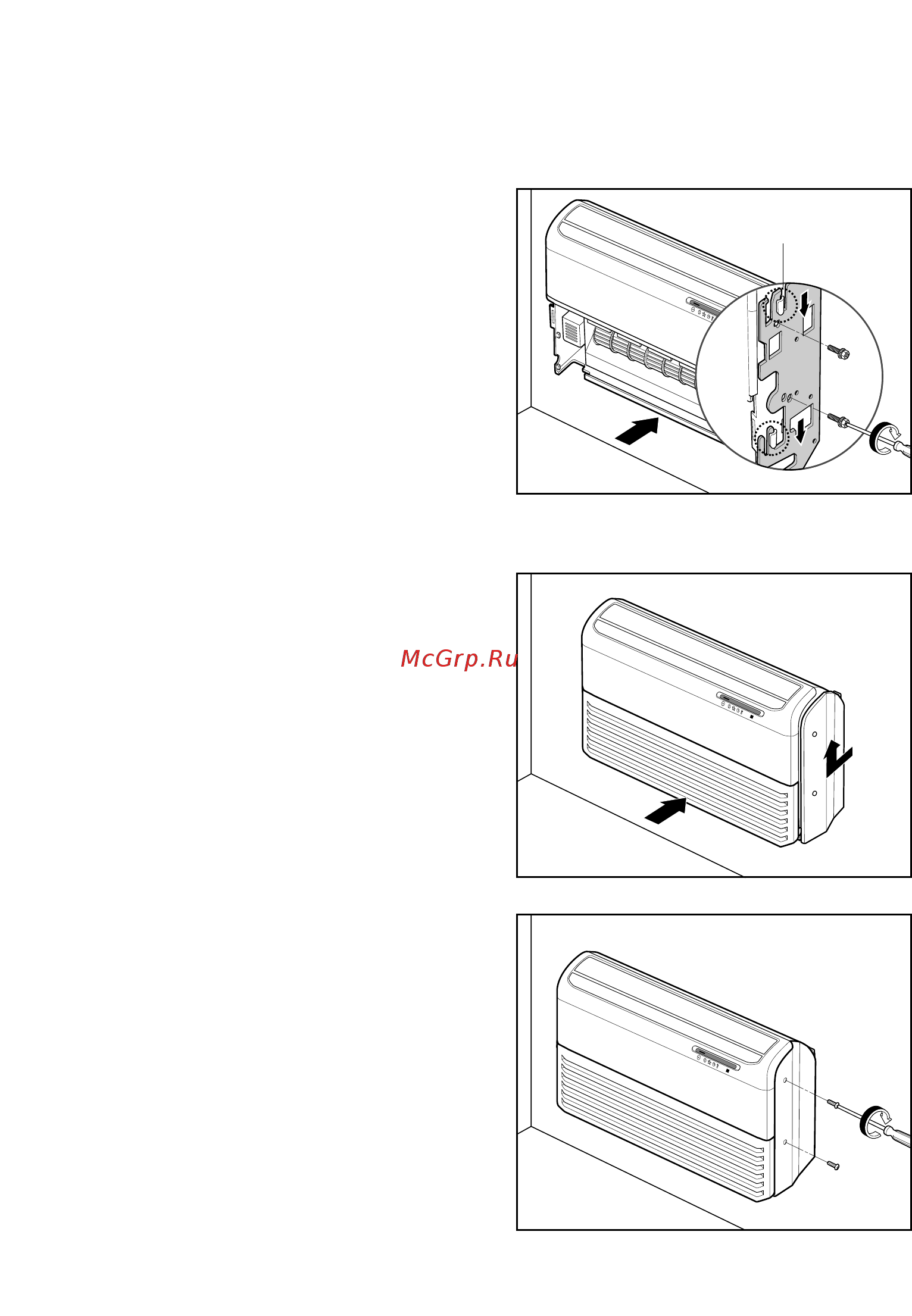

Mettre l'unité intérieure en place sur les plaques
de montage.
• Introduire les 2 crochets de chaque flanc de
l'unité dans la fente intérieure (côté mur) de
chaque plaque de montage.
• Fixer l'unité sur les plaques de montage à l'aide
de quatre boulons M8 et leurs rondelles.
• Accrocher le panneau d'accès sur le boîtier.
• Suspendre la suspension d'entrée à la vis.
.
• Ajuster les crochets saillants des plaques
latérales sur le panneau latéral et le panneau
de façade en les soulevant.
• Serrer les vis.
