Unité extérieure
Bornier
Cordon
d'alimentation
Trappe du
bornier
Etrier de
câble de
connexion
Plus de 5mm
Etrier pour
cordon
d'alimentation
Câble de
connexion
FRANÇAIS

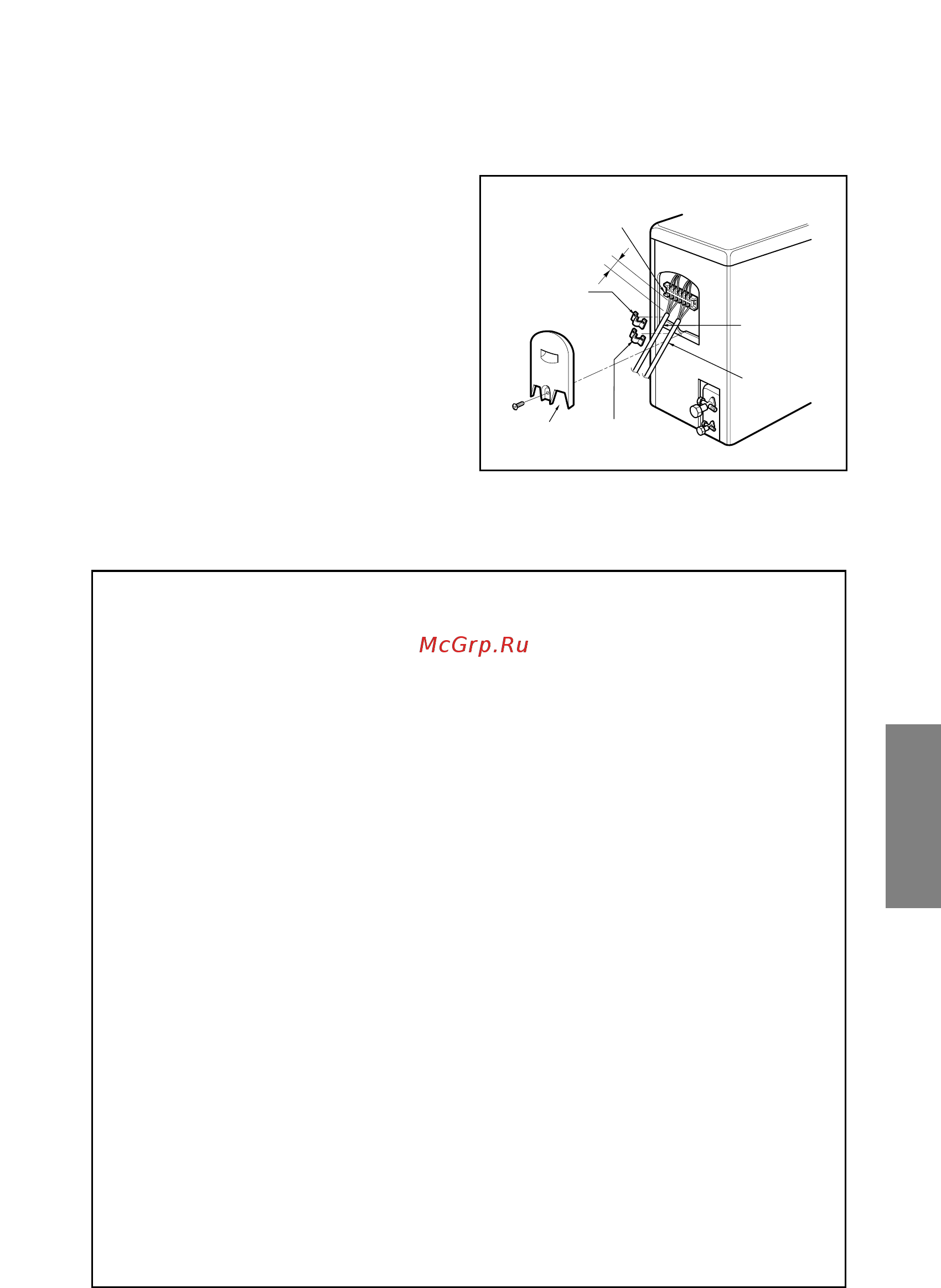

3) Branchement du câble sur l'unité
extérieure
1. Déposer la trappe du bornier de l'unité en
desserrant sa vis.
Brancher chaque fil sur une borne en
procédant de la manière indiquée.
2. Immobiliser le câble sur le bornier à l'aide
d'une pince.
3. Remettre en place la trappe du bornier à l'aide
de sa vis.
4. Implanter un disjoncteur de 20 A (18H, 24H)
entre la source d'alimentation électrique et
l'unité. La présence d'un dispositif de
déconnexion permettant d'interrompre toutes
les lignes d'alimentation est impérative.
ATTENTION
Après avoir confirmé les conditions ci-dessus, procéder de la manière suivante :
1) Préparer toujours une ligne de courant consacrée au conditionneur d’air.
En ce qui concerne le câblage, suivre le schéma à l’intérieur du couvercle
de la boite de contrôle.
2) La vis qui fixe les conducteurs à l’intérieur de l’armoire pourrait se
desserrer à cause des vibrations auxquelles est soumis le groupe
pendant le transport. Contrôler et vérifier qu’ils soient bien fixés. (Sinon,
les fils pourraient se brûler).
3) Spécifications d’alimentation
4) S’assurer que l’énergie électrique fournie soit suffisante.
5) S’assurer que le voltage de départ soit maintenu à plus de 90% du voltage
nominal indiqué sur la plaquette d’identification.
6) S’assurer que l’épaisseur du câble soit celle qui est indiquée dans les
spécifications de la source d’alimentation.
(Remarquer particulièrement la relation entre l’épaisseur et la longueur du
câble. (Se Référer à la page 11))
7) Installez toujours un interrupteur automatique pour la dispersion de terre
dans les zones mouillées ou humides.
8) Ce qui suit sont les conséquences d’une chute de courant.
• Vibration d’un interrupteur magnétique qui endommage les contacts, les
fusibles et dérange les normales fonctions de surcharge.
9) Les moyens de branchement à la source d’alimentation seront incorporés
dans le câblage fixe et ils sont séparés des contacts air dans tous les
conducteurs actifs (phase).
