FRANÇAIS
21
R
Thermomètre

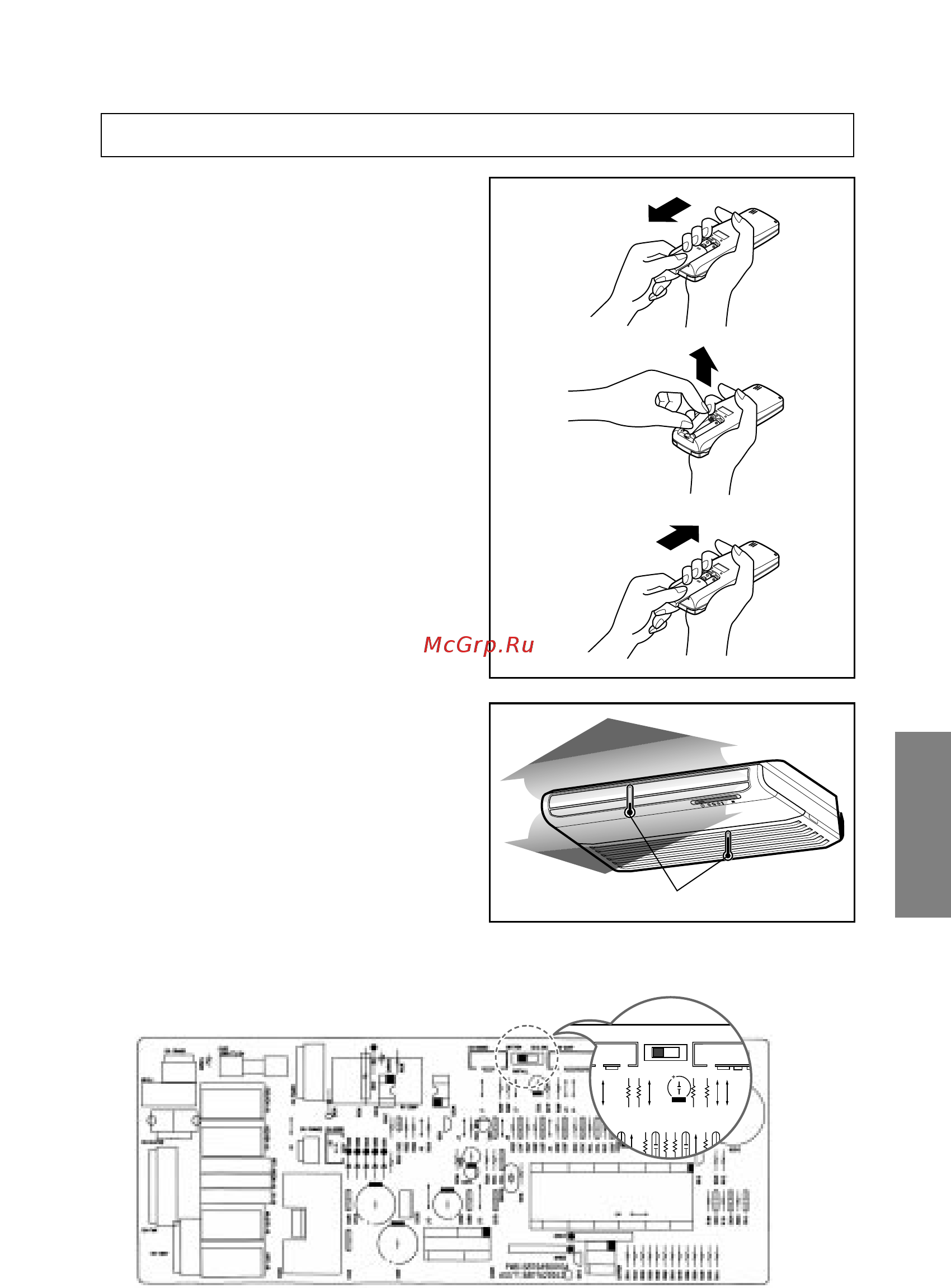

8. Tests de fonctionnement
1)
Branchement de l'alimentation électrique
1. Brancher le cordon d'alimentation sur la ligne
électrique exclusive
• Un disjoncteur est indispensable.
2. Préparer la télécommande
• Introduire les deux piles fournies.
Déposer le couvercle de piles de la
télécommande.
• Faire coulisser le couvercle dans le sens de la
flèche.
Introduire les deux piles.
(Deux piles sèches R03, AAA ou équivalent).
• Veiller à bien orienter les polarités (+) et (-).
• Les piles doivent absolument être neuves.
Remettre le couvercle en place.
• Faire coulisser le couvercle en position fermée.
3. Faire fonctionner l'unité pendant au moins
quinze minutes ou plus.
2) Evaluation du rendement
1. Mesurer la température de l'air admis et de
l'air débité.
2. La différence de température entre l'air admis
et l'air débité doit être supérieure
(rafraîchissement) ou inférieure (chauffage) à
8°C.
3)
Sélection de l'interrupteur á coulisse
selon la méthode d'installtion
1. En cas de l'unité intérieure est installée sur le
plancher, changer l'interrupteur qui est sur
l'ensemble PCB principal á l'état “ FOND ”.
2. En cas de l'unité intérieure est installée sous
le plafond changer l'interrupteur qui est sur
l'ensemble PCB principal á l'état “ PLAFOND”.
❈
.
L'état initial de l'interrupteur á coulisse est
réglé pour le fond d'installation
CN-DOOR2
BOTTOM
INSTALL
J1
J2
J3
J4
R05F
R06F
R07F
R08F
C02L
CEILING CN-DISP
