Ciat MAMBO R-410A [14/21] 3 installation murale ou au sol
![Ciat MAMBO R-410A [14/21] 3 installation murale ou au sol](/views2/1436981/page14/bge.png)
14
Câbe de connexion
Tube
d'évacuation
Conduite
ARRIERE
BAS
Ruban
adhésif
Ruban
adhésif
Ruban
adhésif
Tube d'évacuation
Tube
d'évacuation
Tube
d'évacuation
Conduite
Conduite

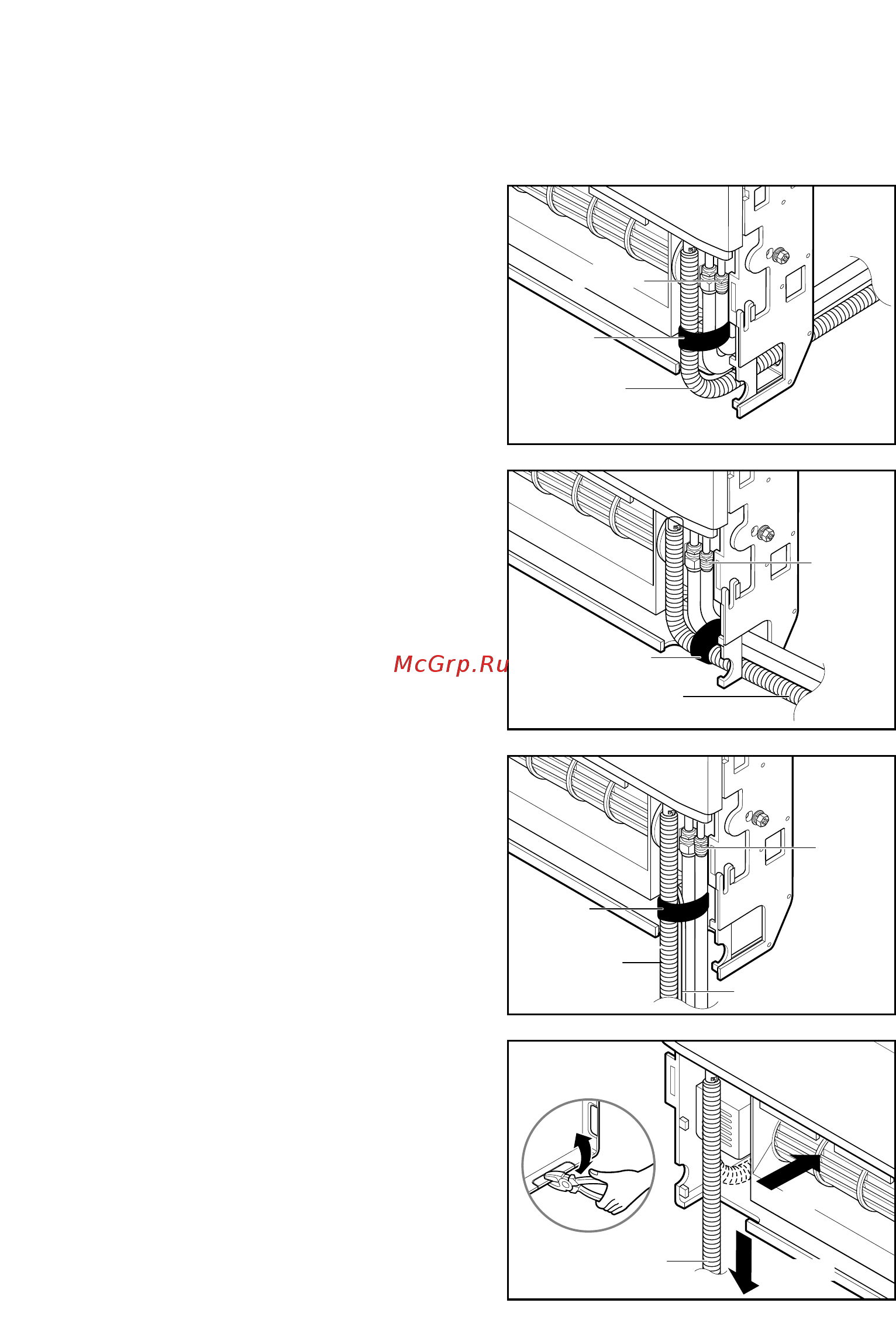

3-3. Installation murale ou au sol
1) Raccordement des conduites à
l'unité intérieure
1. Conduite arrière droite
• Déposer la plaque de protection située au dos
du boîtier.
• Tordre une extrémité du tube de jonction puis
faire coïncider le centre des conduites et serrer
suffisamment l'écrou conique à la main.
• Achever le serrage de l'écrou conique à l'aide
d'une clé dynamométrique, jusqu'à ce que la
clé émette un déclic.
• Raccorder le tube d’évacuation isolé sur la
sorte évacuation.
• Fixer le tube d'évacuation sur les conduites
avec du ruban adhésif afin qu'elle ne se
dégage pas de la sortie évacuation.
2. Conduite latérale droite
• Tordre une extrémité du tube de jonction puis
faire coïncider le centre des conduites et serrer
suffisamment l'écrou conique à la main.
• Achever le serrage de l'écrou conique à l'aide
d'une clé dynamométrique, jusqu'à ce que la
clé émette un déclic.
• Raccorder le tube d'évacuation isolé sur la
sorte évacuation.
• Fixer le tube d'évacuation sur les conduites
avec du ruban adhésif afin qu'elle ne se
dégage pas de la sortie évacuation.
3. Conduite inférieure droite
• Faire coïncider le centre des conduites et
serrer suffisamment l'écrou conique à la main
• Achever le serrage de l'écrou conique à l’aide
d'une clé dynamométrique, jusqu'à ce que la
clé émette un déclic.
• Raccorder le tube d'évacuation isolé sur la
sorte évacuation.
2) Reccordement du tube d'évacuation
• Le tube d'évacuation peut indifféremment être
raccordé sur l'un ou l'autre des flancs de l'unité.
