Conduite de liquide

(petit diam.)

Conduite de gaz

(gros diam.)

Clé dynamométrique

Unité extérieure

4. Raccordement des conduites sur l'unité extérieure

FRANÇAIS

5. Contrôle de l'évacuation

1) Raccordement des conduites sur

l'unité extérieure

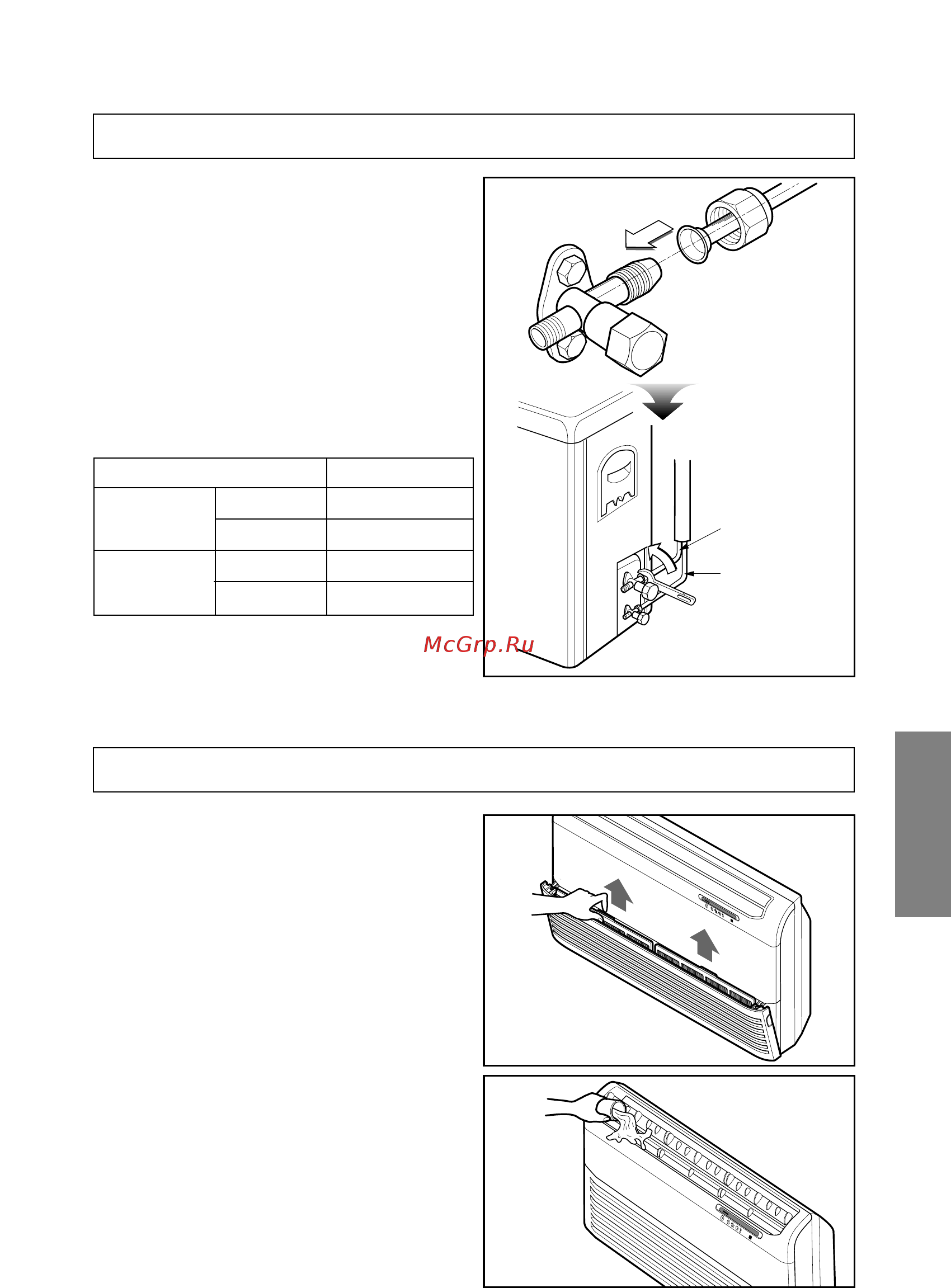

1. Faire coïncider le centre des conduites et

serrer suffisamment l'écrou conique à la main.

2. Achever le serrage de l'écrou conique à l'aide

d'une clé dynamométrique, jusqu'à ce que la

clé émette un déclic.

• Lors du serrage à la clé dynamométrique,

veiller à serrer dans le sens de la flèche de la clé.

1) Contrôle de l'évacuation

1. Déposer le filtre à air

• Déposer le filtre à air en le tirant vers le haut

par son onglet.

2. Contrôler l'évacuation

• Vaporiser la valeur d'un ou deux verres d'eau

sur l'évaporateur.

• Observer si l'eau coule par le tube d'évacuation

de l'unité intérieure. Il ne doit y avoir aucune

fuite.

Format de tube

Couple de serrage

Côté liquide

1/4" 1,8kg·m

3/8" 4,2kg·m

Côté gaz

1/2" 5,5kg·m

5/8" 6,6kg·m
