Ciat MAMBO R-410A [13/21] Français
![Ciat MAMBO R-410A [13/21] Français](/views2/1436981/page13/bgd.png)
13
R
R
R
FOND
Tube
d'évacuation
Conduite
Support
de tube
1
3
4
5
2
Suspension de tube
Suspension de tube
Suspension de tube
Tube d'évacuation
FRANÇAIS

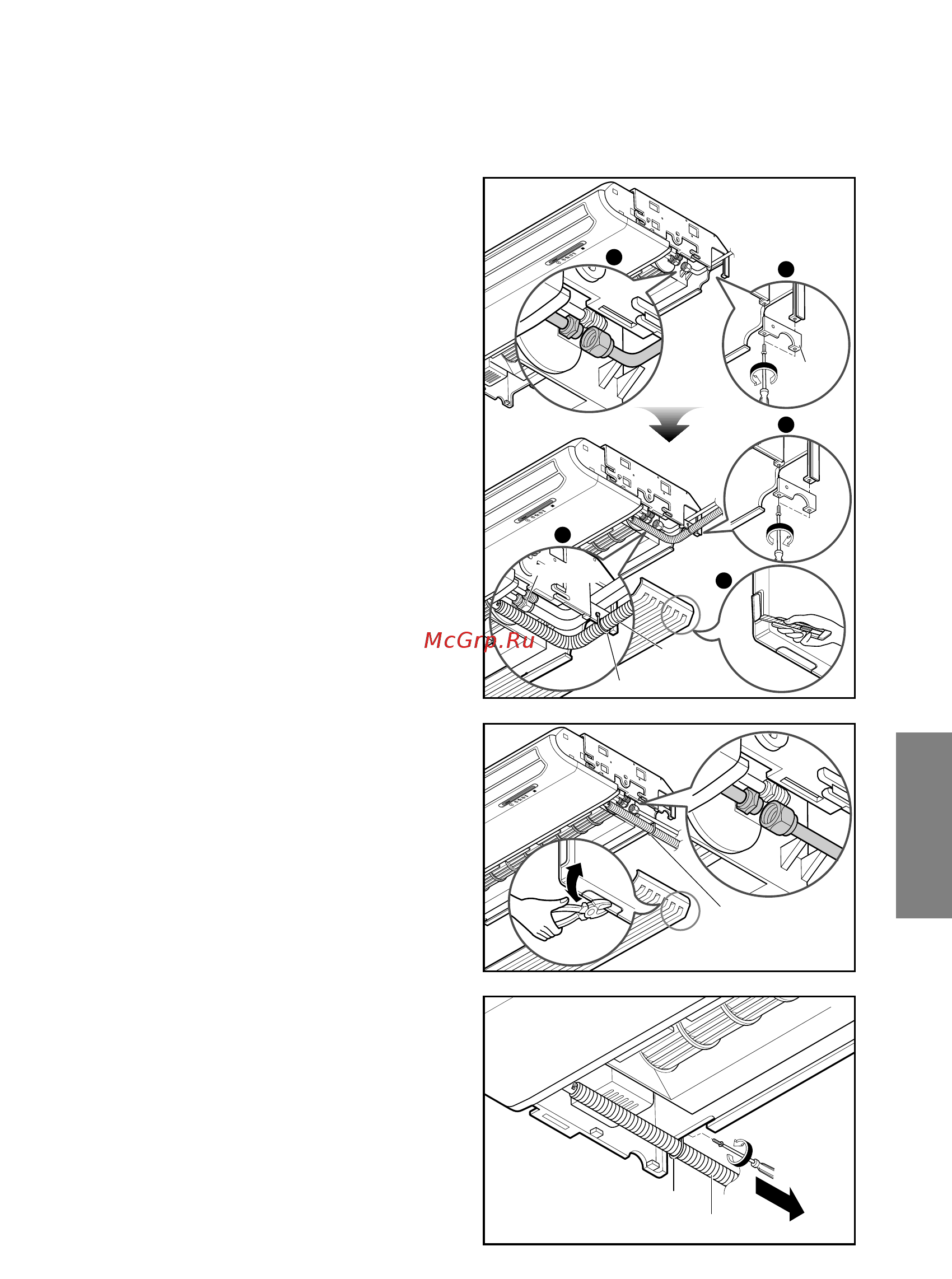

3-2. Installation au plafond
1) Raccordement des conduites à
l'unité intérieure
Les conduites peuvent être raccordées sur le
flanc droit, le fond ou le dos de l'unité.
1. Conduite latérale droite
• Tordre une extrémité du tube de jonction puis
faire coïncider le centre des conduites et serrer
suffisamment l'écrou conique à la main.
• Achever le serrage de l'écrou conique à l'aide
d'une clé dynamométrique, jusqu'à ce que la
clé émette un déclic.
• Raccorder le tube d'évacuation isolé sur la
sorte évacuation. Le tube d'évacuation doit
absolument passer sous la platine, comme
l'indique la figure ❹.
• Suspendre le tube d'évacuation sur la
suspension de tube et le fixer au trou du
support de tube á l'aide d'un vis.
2. Conduite inférieure
• Déposer la plaque de protection située en bas
du panneau d'accès.
• Faire coïncider le centre des conduites et
serrer suffisamment l'écrou conique à la main
• Achever le serrage de l'écrou conique à l'aide
d’une clé dynamométrique, jusqu'à ce que la
clé émette un déclic.
• Raccorder le tube d'évacuation isolé sur la
sorte évacuation.
• Suspendre le tube d'évacuation sur la
suspension de tube et le fixer au trou du fond
du boîtier á l'aide d'un vis.
2) Raccordement du tube d'évacuation
• Le tube d'évacuation peut indifféremment être
raccordé sur l'un ou l'autre des flancs de l'unité.
• Si le tube d'évacuation est raccordé sur le flanc
gauche, il doit traverser le fond du boîtier.
• Suspendre le tube d'évacuation sur la
suspension de tube et le fixer au trou du fond
du boîtier á l'aide d'un vis.
