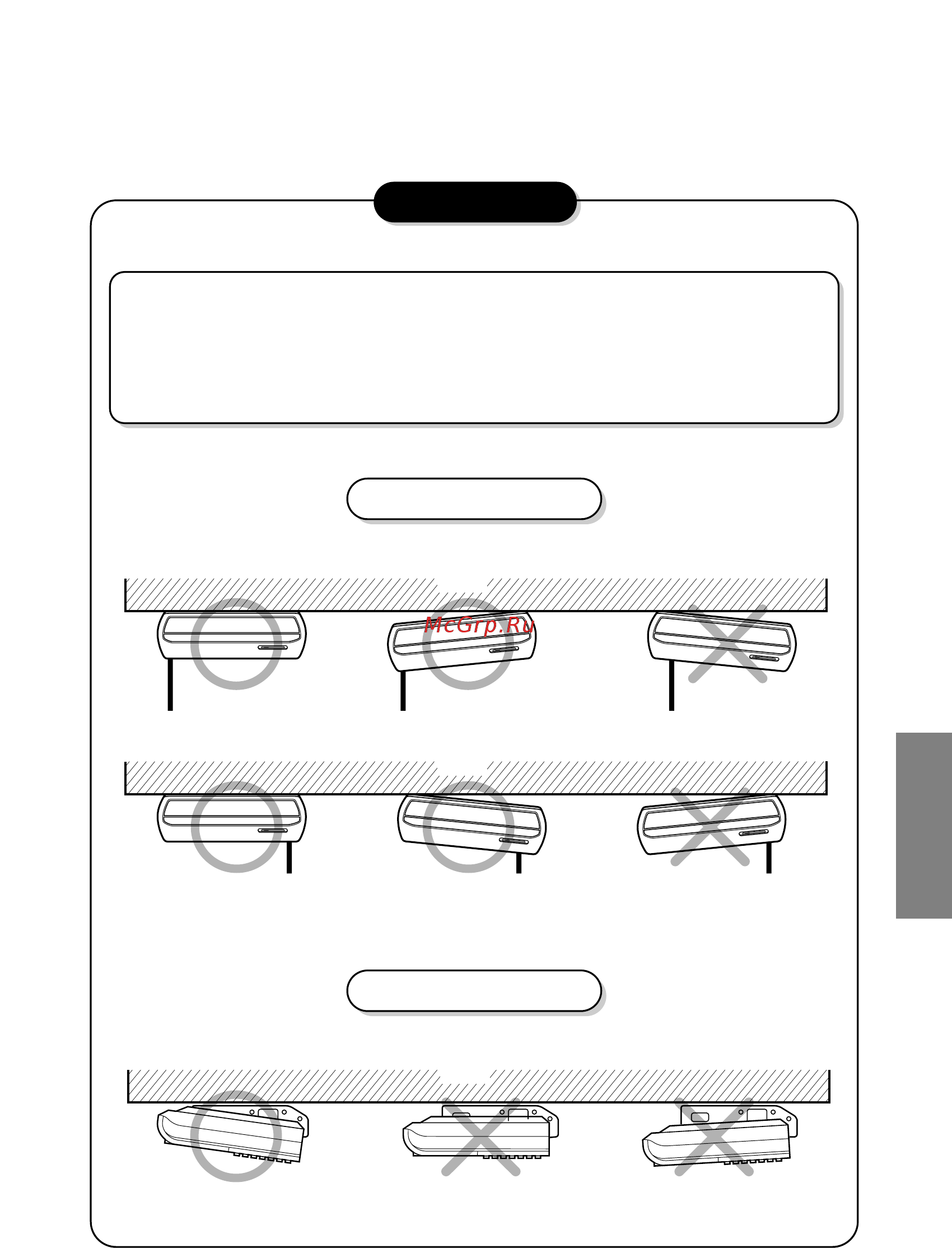

![Ciat MAMBO R-410A [7/21] Français](/views2/1436981/page7/bg7.png)
7
Tube d'évacuation
Plafond
Plafond
Plafond
ATTENTION
FRANÇAIS
1. L'inclinaison à ménager lors de l'installation est un facteur important quant à
l'évacuation du climatiseur convertible.
2. L'isolant de la conduite de raccordement doit avoir une épaisseur minimum de 7 mm.
3. Si les plaques de montage sont fixées horizontalement, l'unité intérieure penche vers le
bas après son installation.
Vue de face
• A l'issue de l'installation, l'unité doit être horizontale ou inclinée vers le tube d'évacuation.
• A l'issue de l'installation, l'unité doit être inclinée vers le bas.
Vue latérale
