Rondelle

Ecrou

Boulons de

suspension

Plafond

Ecrou d'ancrage

Boulons de

suspension

Rondelle

Grower

12mm

maxi.

Rondelle

Ecrou

Boulon de

suspension

Plaque de montage

Régler la planéité

Niveau à bulle

Fente inférieure

Fente supérieure

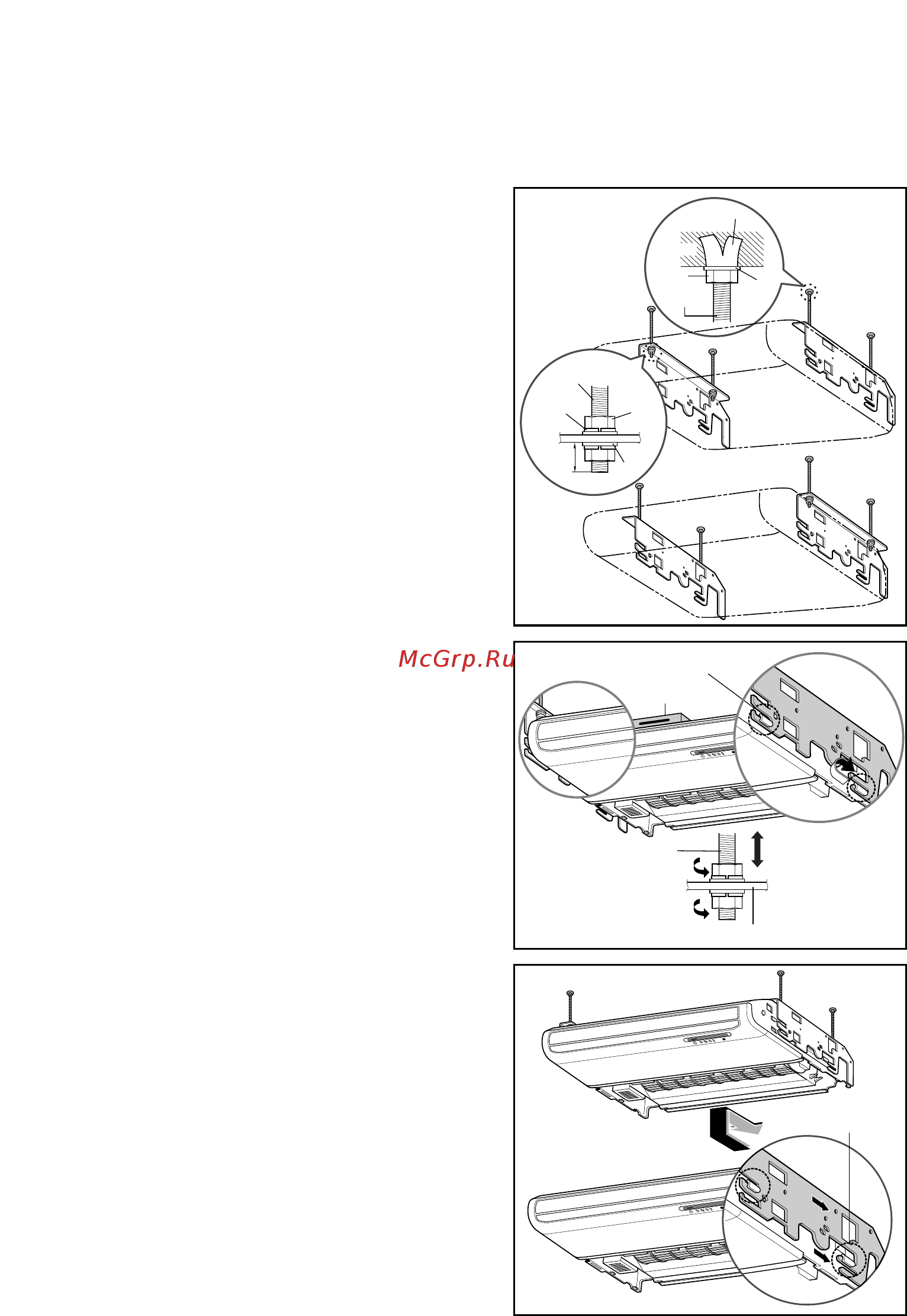

• Visser les ensembles écrous et rondelle sur les

boulons de suspension afin de bloquer ces

derniers sur le plafond.

• Visser solidement les boulons de suspension

dans les écrous d’ancrage.

• Fixer les plaques de montage sur les boulons

de suspension à l'aide des écrous, rondelles et

rondelles Grower et régler grossièrement le

niveau.

• Engager les 2 crochets implantés sur chaque

flanc de l’unité dans la fente inférieure de

chaque plaque de montage.

• A l'aide d’un niveau à bulle, régler la planéité

latérale et longitudinale en agissant sur les

boulons de suspension.

• Faire passer les crochets de l'unité sur la fente

supérieure de chaque plaque de montage. Ceci

a pour effet d'incliner l'unité vers le bas afin

d'assurer une bonne évacuation.
