Platine de
montage au
sol
Fente
Platine de
montage au sol
Plaque de
montage
Fente
Trou de
canalisation
Mur
5~7mm
Intérieur Extérieur
Plus de 760mm
depuis le mur gauche
448mm
Mur
Plus de 840mm
depuis le mur droit.
FRANÇAIS

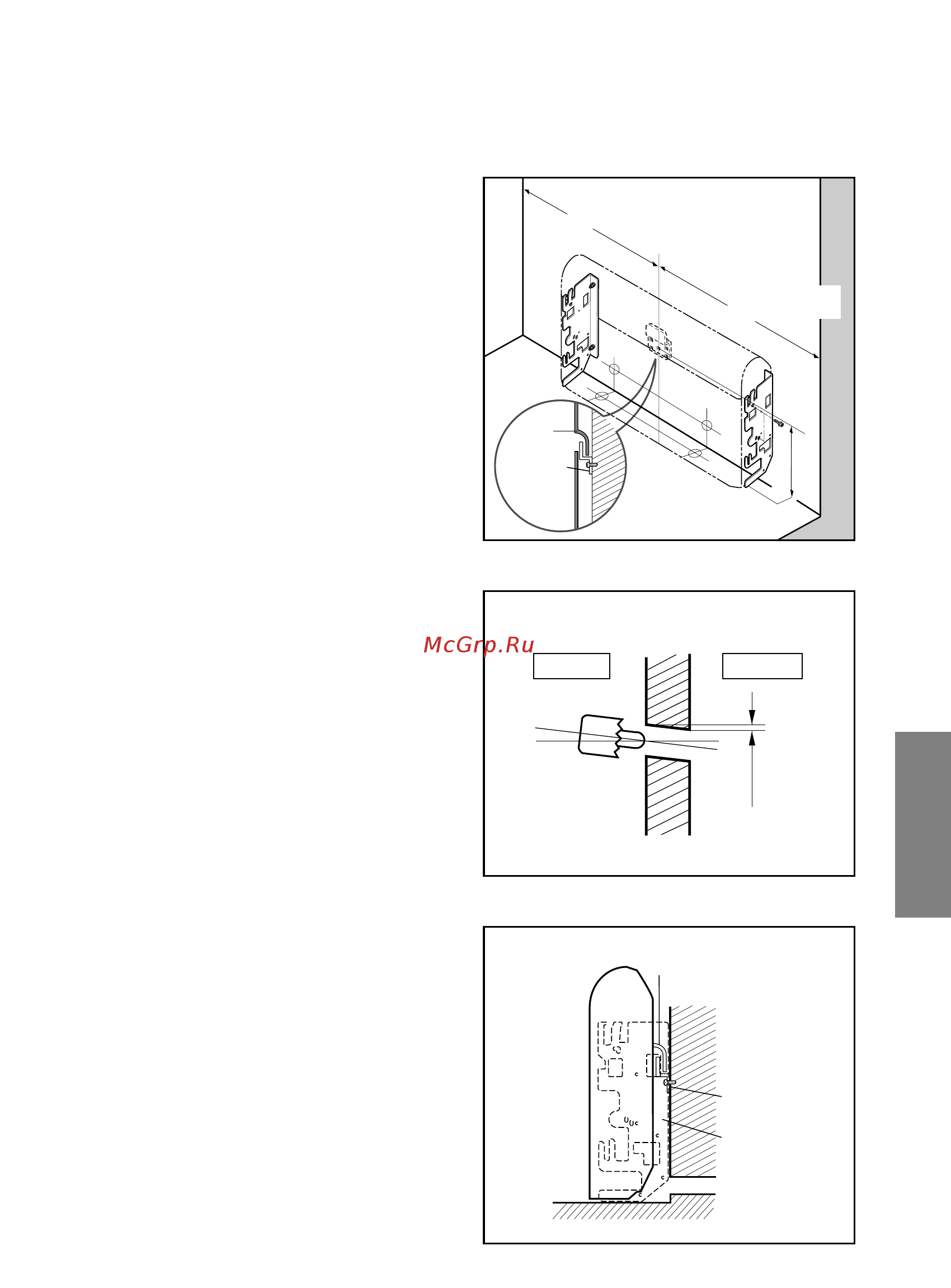

3) Installation au sol
Installation de la platine de montage
• Choisir et repérer la position de la platine de
montage ainsi que celle du trou de canalisation.
• Percer dans le mur le trou pour l'écrou
d'ancrage.
• Percer dans le mur le trou de canalisation à
l'aide d’un embout de scie trépan de Ø70 mm.
• Fixer la platine de montage au mur à l'aide de
quatre vis M4.
Mettre l'unité intérieure en place sur la platine de
montage.
• Engager la fente du dos de l'unité dans la
platine de montage.
• Percer dans le mur le trou de canalisation à
l'aide d'un embout de scie trépan de Ø70 mm.
• Le trou de canalisation doit être légèrement
incliné vers l'extérieur.
Après l’installation, remonter les pièces
déposées
• Suspendre le panneau d'accès et accrocher la
suspension d'entrée à la vis de suspension.
• Monter les plaques latérales droite et gauche à
l'aide de deux vis par côté.
