Ciat MAMBO R-410A [9/21] Français
![Ciat MAMBO R-410A [9/21] Français](/views2/1436981/page9/bg9.png)
9
1076
plus de
260
265
Rondelle
Ecrou
Mur
Ecrou
d'ancrage
Rondelle
Grower
Mur
5~7mm
Moins de12mm
1236
Intérieur Extérieur
FRANÇAIS

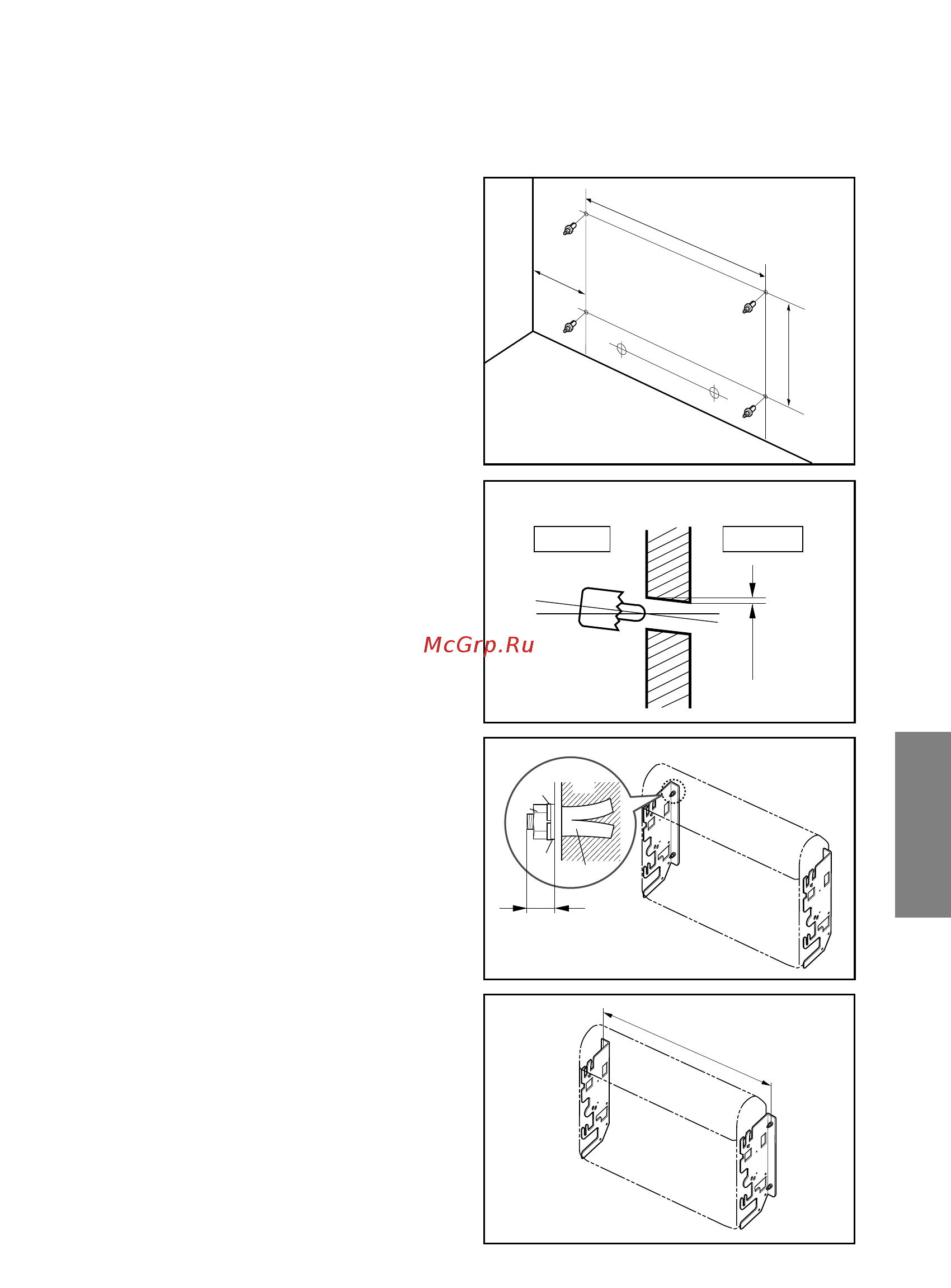

2) Installation murale
• Choisir et repérer la position de chaque boulon
de fixation ainsi que celle du trou de
canalisation.
Etudier le trajet du tube d'évacuation avant de
choisir la position des boulons de fixation, qui
doivent être légèrement inclinés dans le sens
de l'évacuation.
• Percer dans le mur le trou pour l'écrou
d'ancrage.
• Percer dans le mur le trou de canalisation à
l'aide d'un embout de scie trépan de Ø70 mm,
en l'inclinant légèrement vers l'extérieur.
• Fixer la plaque de montage au mur à l'aide des
quatre boulons d'ancrage, des rondelles et des
rondelles Grower.
¡ Avant de fixer les plaques de montage, choisir
le sens de torsion à leur donner (vers
l'intérieure ou l'extérieur) en fonction de la
configuration de l'installation.
