Ciat MAMBO R-410A [18/21] Constituer les canalisations
![Ciat MAMBO R-410A [18/21] Constituer les canalisations](/views2/1436981/page18/bg12.png)
18
La barrière est nécessaire pour que l'eau ne
puisse pas atteindre les organes électriques.
Obstruer le petit jeu
autour des conduites
avec du mastic d'étanchéité.
Isolant
Tube
d'évacuation
Conduites
Câble de
connexion
Ruban plastique
Cordon
d'alimentation
Obstruer le petit jeu
autour des conduites
avec du mastic d'étanchéité
Col de cygne

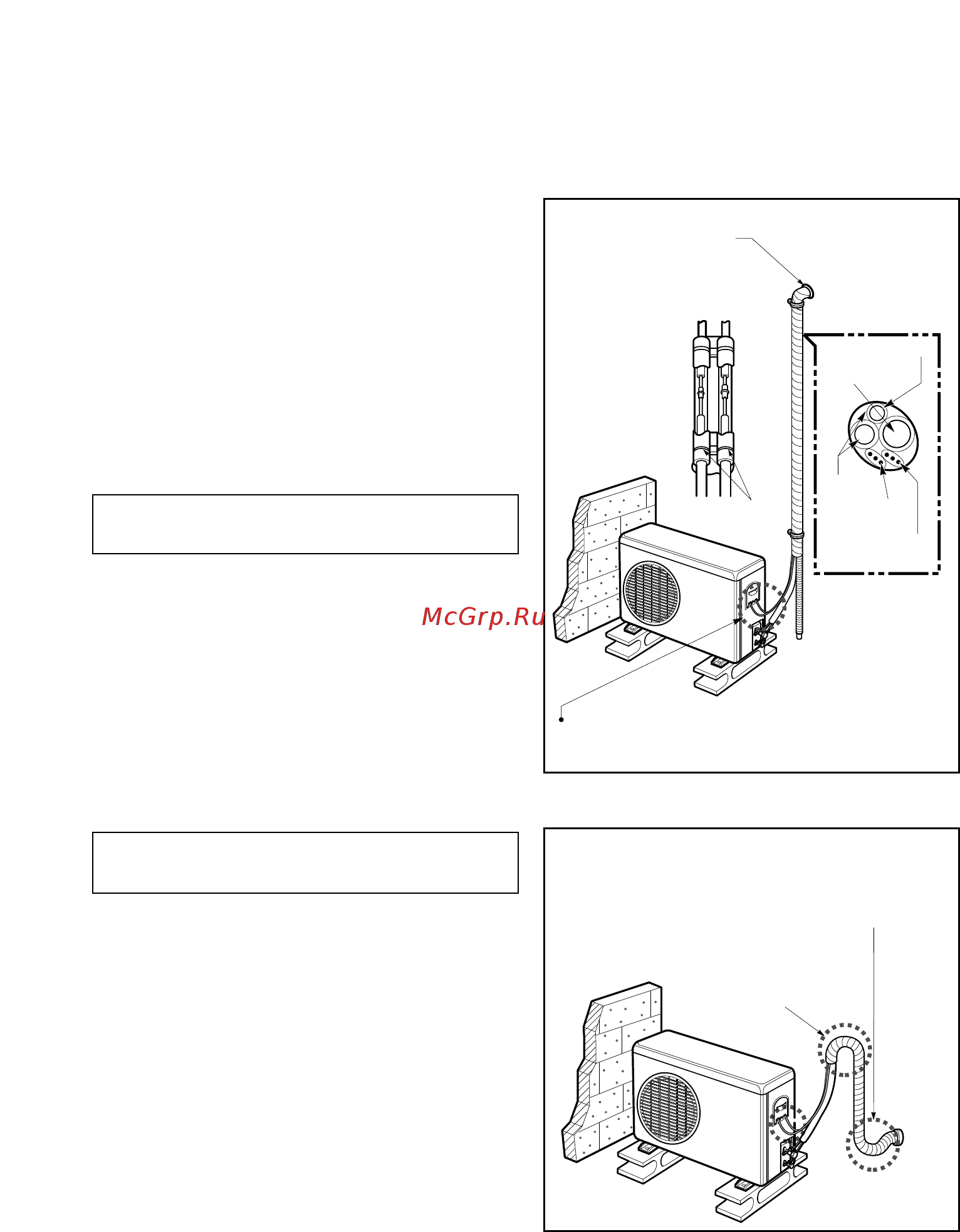

4) Constituer les canalisations
1. Entourer la connexion de l'unité intérieure
avec de l'isolant et fixer avec deux colliers
plastique (conduites droites).
• Pour pouvoir connecter un tube d'évacuation
supplémentaire, l'extrémité de la sorte
évacuation doit être éloignée du sol. (Ne pas
plonger la conduite dans l'eau. Fixer la conduite
au mur afin que le vent ne la fasse pas
osciller.)
2. Entourer les conduites, le tube d'évacuation et
le câble de connexion de bas en haut.
3. Rassembler les conduites en les isolant le
long du mur extérieur et en les y fixant au
moyen d’un étrier ou autre dispositif
approprié.
2. Entourer les conduites et le câble de
connexion de bas en haut.
3. Rassembler les conduites en les isolant le
long du mur extérieur et constituer un col de
cygne afin d'empêcher l'eau d'entrer dans la
pièce.
4. Fixer les conduites au mur au moyen d'un
étrier ou autre dispositif approprié.
Implantation de l’unité extérieure
plus bas que l’unité intérieure
Implantation de l'unité extérieure plus haut
que l’unité intérieure
