Ciat MAMBO R-410A [12/21] Raccordement des conduites sur l unité intérieure

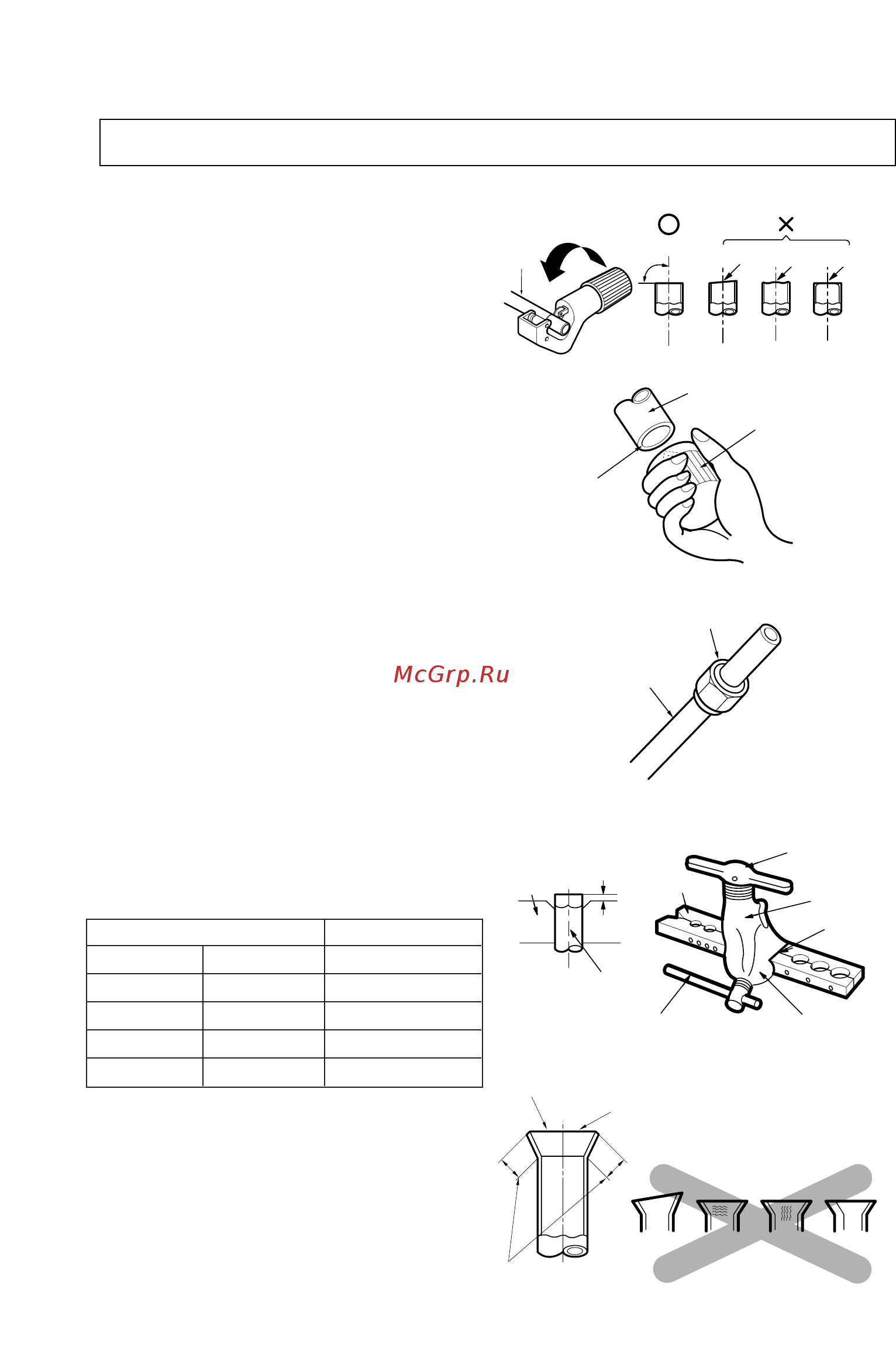

![Ciat MAMBO R-410A [12/21] Raccordement des conduites sur l unité intérieure](/views2/1436981/page12/bgc.png)
12
Tube en
cuivre
90°
Biseau Irrégularité Rugosité
Tube
Alésoir
Vers le bas
Ecrou conique
Tube en cuivre
Tige
Tube en cuivre
Poignée de serrage
Flèche rouge
Cône
Chape
Poignée
Tige
"A"
Biseau
Intérieur brillant, aucune rayure
Polir le pourtour
Longueur uniforme sur
toute la circonférence
Défaut
de surface
Fissure Irrégularité
d'épaisseur
= Mauvais évasement =
3. Raccordement des conduites sur l'unité intérieure
3-1. Préparation des conduites
Les défauts d'évasement sont la principale
cause de fuite de gaz. Procéder à l'évasement
de la manière indiquée ci-dessous.
1) Couper les conduites et le câble
■ Utiliser le kit de conduites fourni en
accessoire ou les éléments obtenus auprès
d'un fournisseur de plomberie.
■ Mesurer la distance séparant les unités
intérieure et extérieure.
■ Couper les tubes à une longueur légèrement
supérieure à la cote relevée.
■ Couper le câble à une longueur supérieure de
1,5 m à celle du tube.
2) Ebarbage
■ Eliminer totalement les barbes de la coupe du
tube.
■ Orienter le tube en cuivre vers le bas pendant
l'ébarbage afin que la limaille ne tombe pas à
l'intérieur.
3) Pose des écrous
■ Retirer les écrous coniques fixés aux unités
intérieure et extérieure puis les poser sur le
tube après l'avoir totalement ébarbé.
(Les écrous ne peuvent pas être posés après
l'évasement)
4) Evasement
■ Exécutez le travail d’évasement en utilisant
l’outil évasé pour R-410A comme suit.
Serrer le tuyau de cuivre dans une barre ou une
forme comme indiqué dans le tableau des
dimensions ci-dessus.
5) Contrôle
■ Comparer l'évasement réalisé avec la figure
ci-contre.
■ Si l'évasement n'est pas conforme, couper la
section évasée et recommencer le travail.
Diamètre extérieur A
mm
pouces
mm
Ø6,35 1/4 0,5~0,8
Ø9,52 3/8 0,5~0,8
Ø12,7 1/2 0,8~1,0
Ø15,88 5/8 0,8~1,0
