Руководство по установке системы A-dec 200
10 86.0004.10 ред. E

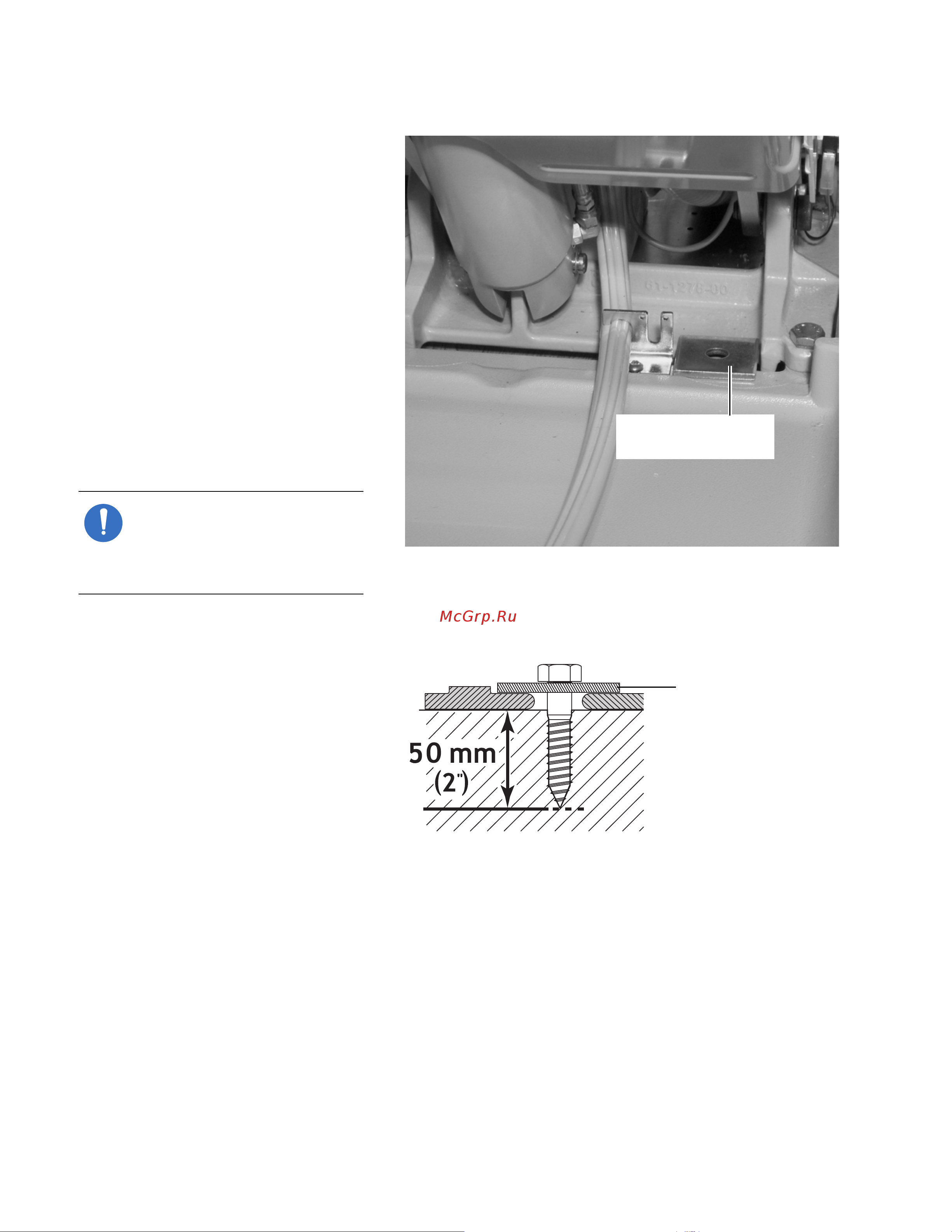

Крепление к деревянному полу
Рекомендованные инструменты
• Дрель
• Сверло на 9,5 мм (3/8")
• Муфта и храповик на 3/4"
1. Установите крепежный кронштейн на
основание кресла.
2. Отметьте место для отверстия для
стягивающего винта и сместите
кресло.
3. Просверлите отверстие глубиной
50 мм (2") под стягивающий болт с
помощью дрели со сверлом
диаметром 9,5 мм (3/8").
4. Установите кресло на место
5. Совместите крепежный кронштейн с
отверстием.
6. Вставьте входящий в комплект
стягивающий винт через крепежный
кронштейн в отверстие. Затяните
стягивающий винт так, чтобы он
плотно прижимал крепежный
кронштейн.
ПРИМЕЧАНИЕ Проверьте
правильность расположения
трубок и проводов, чтобы на
них не было порезов или
проколов.
Задача 1.
Задача 2.
Установите крепежный
кронштейн сюда.
Крепежный
кронштейн
