Руководство по установке системы A-dec 200
12 86.0004.10 ред. E
У СТАНОВКА
ЦЕНТРАЛЬНОГО
ОПОРНОГО БЛОКА
Задача 1.
1

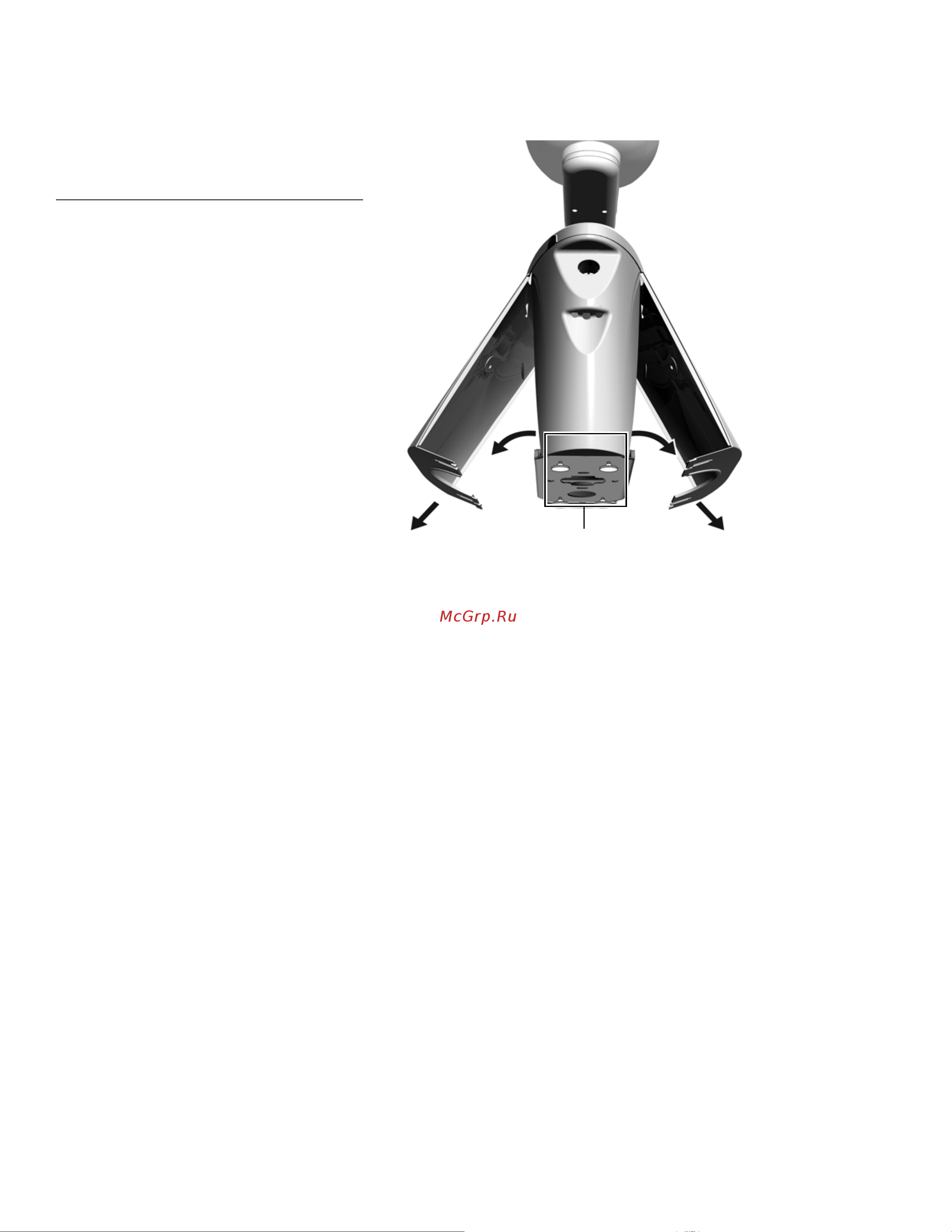

Ослабьте четыре винта с накатанной головкой.
2
Выдвиньте основания и вытяните винты.
