Руководство по установке системы A-dec 200
22 86.0004.10 ред. E
ПРИМЕЧАНИЕ Если в системе не предусмотрена сенсорная панель или автоматические
пневматические держатели, пропустите этот шаг Задача 4.

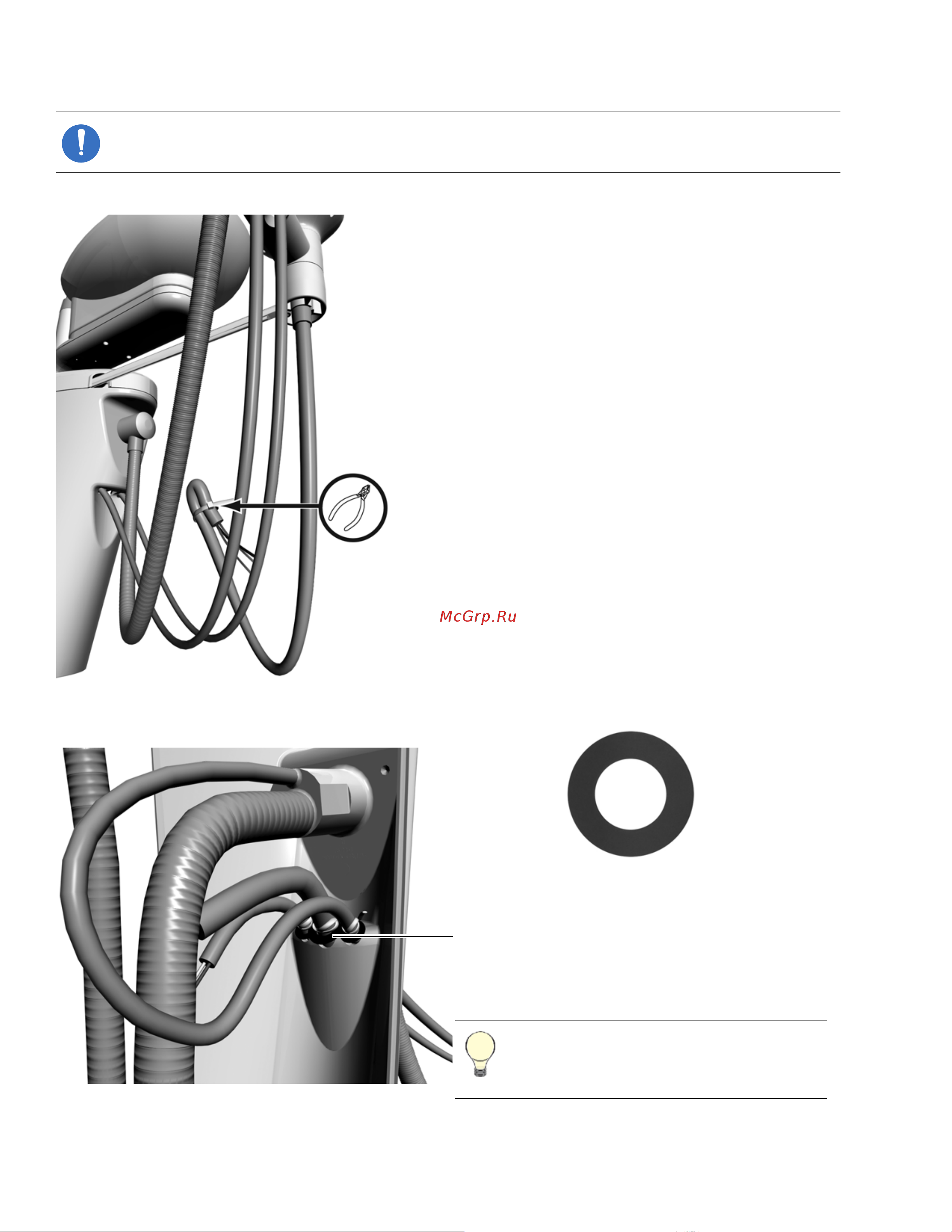

Задача 4.
1
Разрежьте кабельный зажим.
2
Пропустите чехол сенсорной панели через отверстие в центре.
3
Наденьте на трубку большую шайбу.
4
Для создания компенсатора натяжения дважды
обмотайте трубки кабельным зажимом так, чтобы
он надежно удерживал их и не затруднял
проходимость.
Фактический размер
большой гайки
СОВЕТ При установке компенсатора
натяжения необходимо оставить достаточную
длину трубки, совпадающую с защитой трубок
системы HVE.
