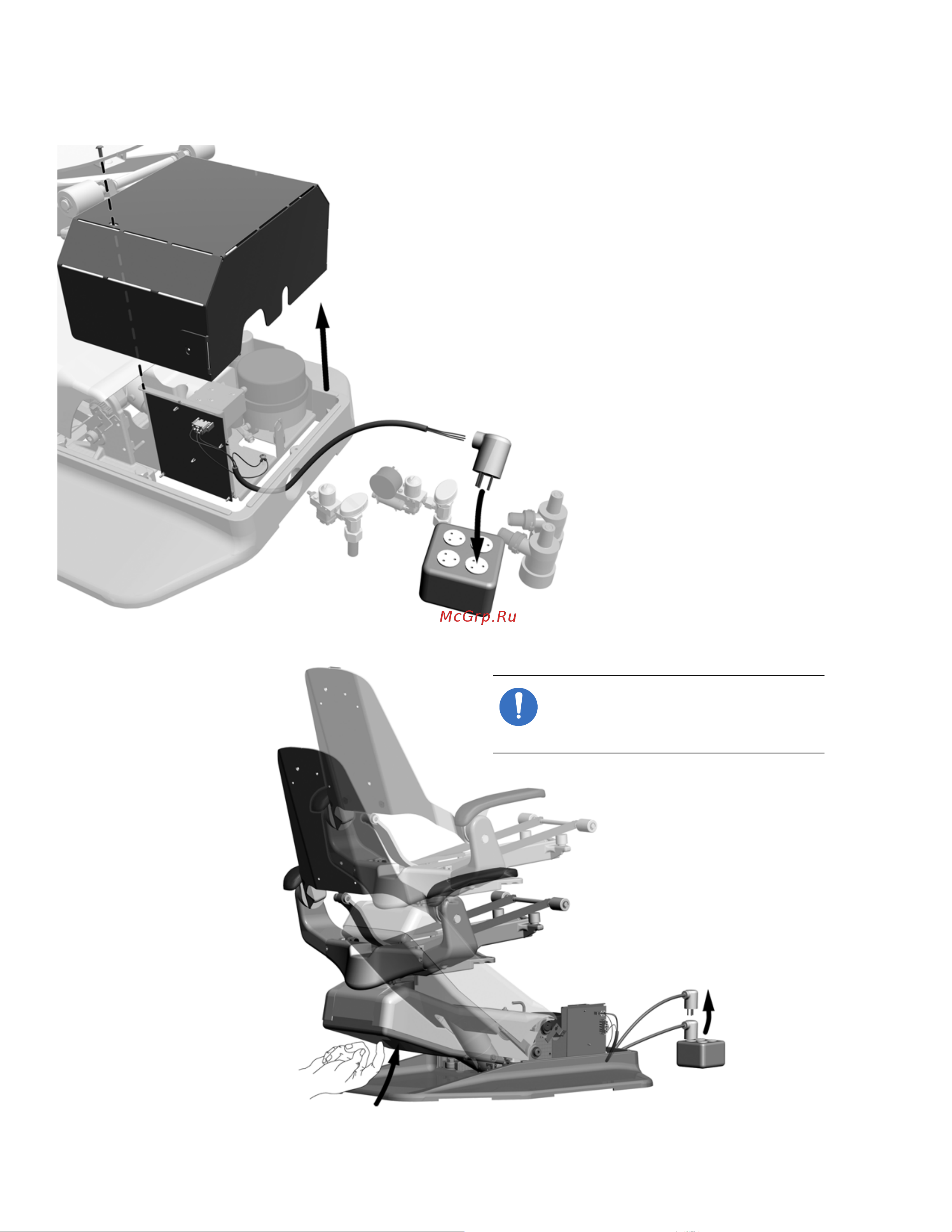

Руководство по установке системы A-dec 200
8 86.0004.10 ред. E
Задача 3.
Задача 4.
2
Если система работает от напряжения 240 В,
установите штепсельную вилку.
1
Выкрутите винт.
Снимите крышку насоса.
3
Подключите кресло к
источнику питания.
1
Трижды нажмите на стопорную
пластину кресла и продолжайте
удерживать пластину после
третьего нажатия.
2
После подъема кресла в
крайнее верхнее положение
отпустите стопорную пластину.
3
Отключите кресло от питания
ПРИМЕЧАНИЕ Функция работает только
в течение первых пяти минут после
подключения кресла к источнику
питания.
