Жесткое выравнивание центрального опорного блока
86.0004.10 ред. E
15
Ж ЕСТКОЕ ВЫРАВНИВАНИЕ ЦЕНТРАЛЬНОГО
ОПОРНОГО БЛОКА
Рекомендованные инструменты
• Шестигранный ключ на 3/16"
• Муфта и храповик на 9/16"
• Уровень
Центральный опорный блок крепится на трех винтах для горизонтальной установки. Данные винты
вставлены в опору снизу вверх. Предварительно установленные на заводе винты для горизонтальной
установки выступают над опорой. Выровняйте центральный опорный блок, опуская соответствующие
винт или винты. Обычно требуется лишь незначительная регулировка
.
После выравнивания центральный опорный блок закрепляется четырьмя крепежными болтами и гайками.

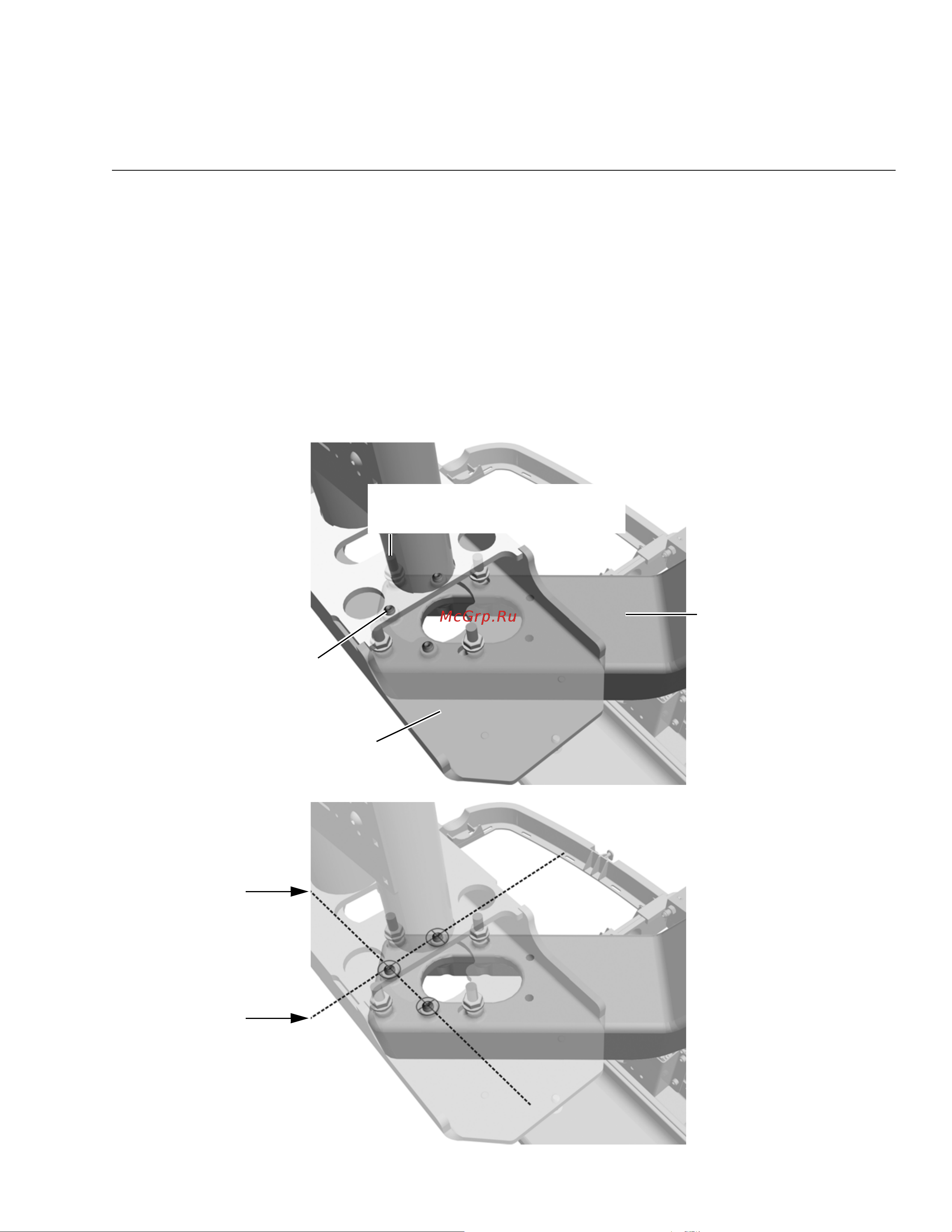

Закрутите гайки на четырех
крепежных болтах во внутренней
части центрального опорного блока.
С помощью трех винтов для
горизонтальной установки,
проходящих через опору снизу
вверх, выровняйте центральный
опорный блок.
Центральный опорный блок
Опора
Ось регулировки
Ось регулировки
