Руководство по установке системы A-dec 200
6 86.0004.10 ред. E
Задача 3.
3

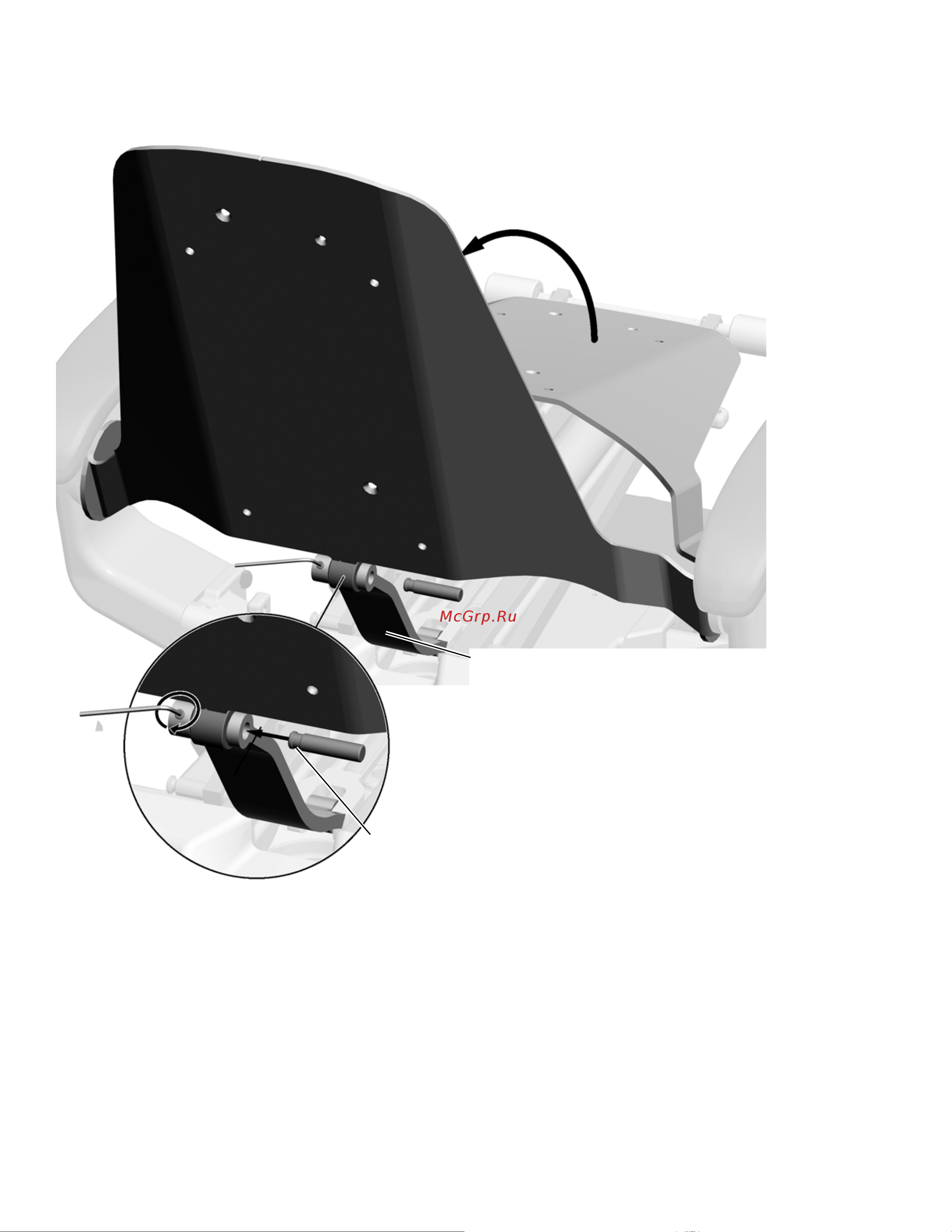

Вставьте штифт соединительного звена спинки так,
чтобы паз находился под установочным винтом.
1
Поднимите спинку кресла.
2
Совместите соединительное звено
спинки со спинкой кресла.
4
Затяните установочный винт.
