Подготовка инастройка системы
86.0004.10 ред. E
51

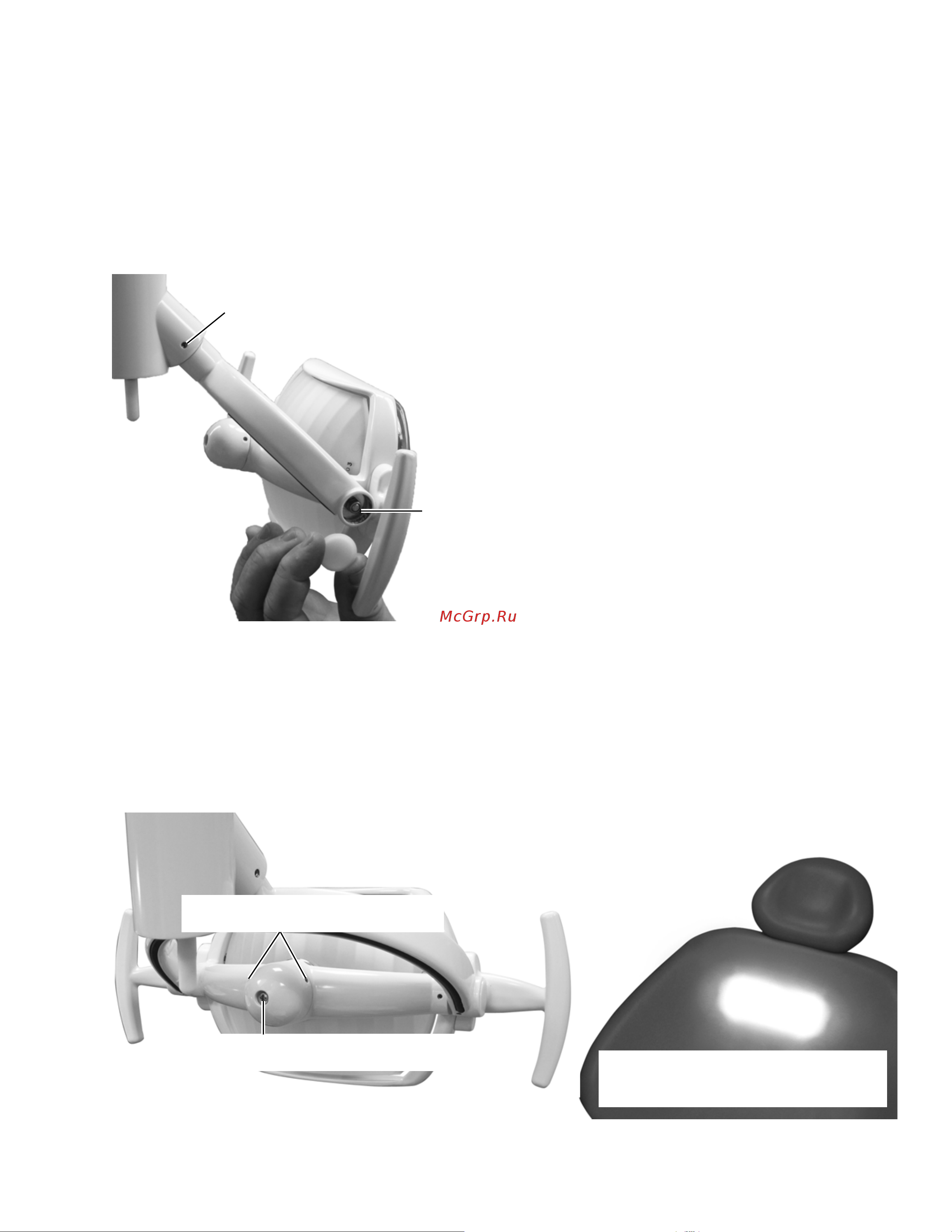

Регулировка усилия при повороте стоматологического
светильника (при необходимости)
Рекомендованные инструменты
• Шестигранный ключ на 5/64"
• Гаечный ключ на 5/16"
Регулировка фокуса стоматологического светильника (при
необходимости)
Рекомендованные инструменты
• Шестигранный ключ на 1/16"
• Крестообразная отвертка
1
Поверните винт, чтобы отрегулировать усилие при вращении.
2
Снимите крышку.
3
Поверните гайку, чтобы отрегулировать усилие при вращении.
Чтобы затянуть, поверните винт / гайку по часовой стрелке.
Чтобы ослабить натяжение, поверните винт / гайку против часовой
стрелки.
ПРИМЕЧАНИЕ Данную регулировку следует выполнять только
для одной стороны модуля.
Световое поле должно быть в узком
диапазоне 50–76 мм (2–3") со скошенными
краями.
1
Ослабьте оба установочных винта.
2
Отрегулируйте винт настройки фокуса.
3
Затяните установочные винты.
