Подключение коммуникаций
86.0004.10 ред. E
31
Подключение электрических проводов и шин передачи данных
центрального опорного блока
Рекомендованный инструмент
Комбинированный гаечный ключ на 3/8"

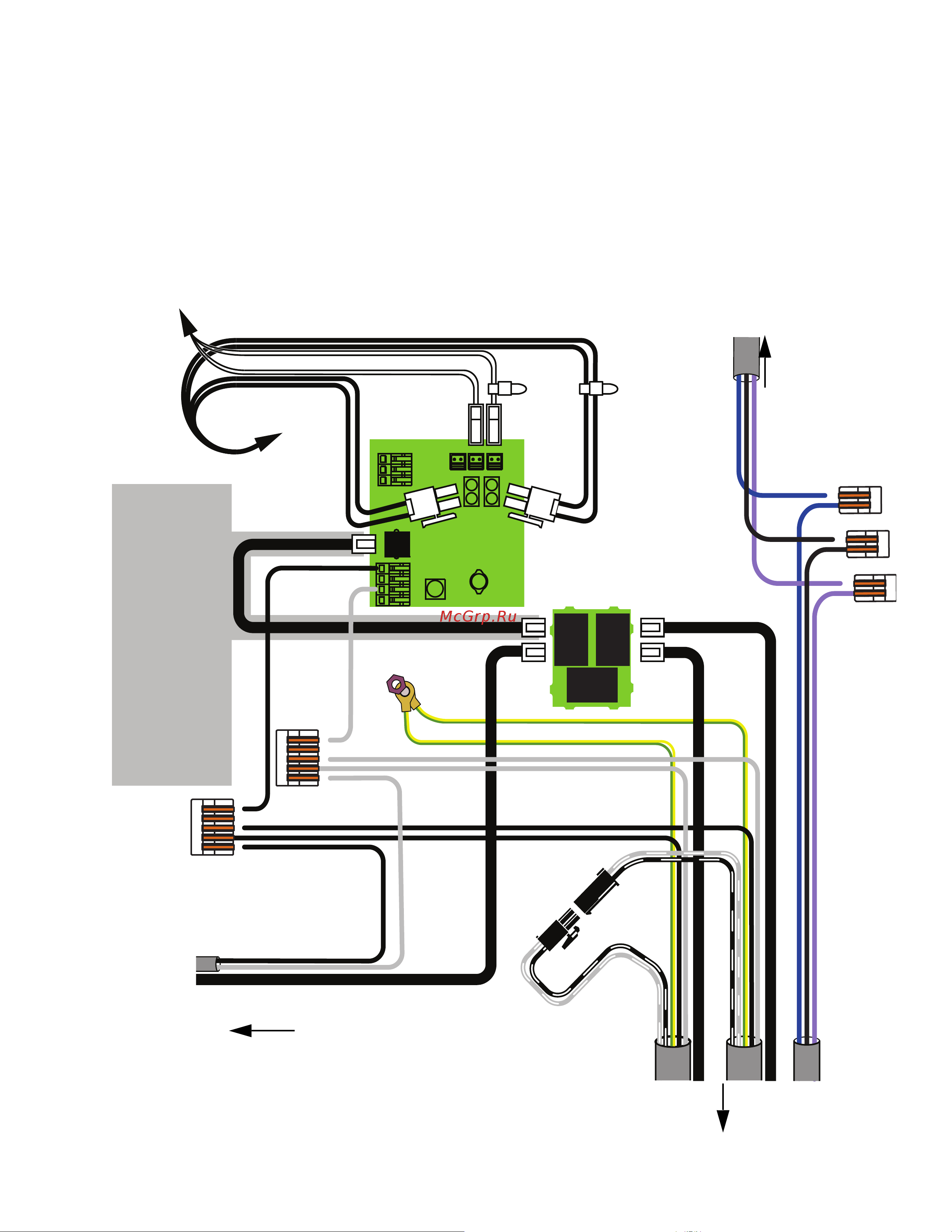

Подключите провода и шины передачи данных согласно представленной далее схеме.
К стоматологиче-
скому светильнику
К напольному
блоку
К электромагнитам
К рабочему
месту врача
К инструментам
ассистента
Не подключайте к
зеленому разъему
WAGO. Используется
только с моделью
светильника A-dec
371-200.
К выклю-
чателям
наполне-
ния и
смыва
чаши
Только
сенсорная
панель врача.
Данное
подключение
выполняется
только при
наличии в
системе
сенсорной
панели врача.
Переключатель
наполнения
чаши и провод
электромагнита
помечены
держателями
кабеля.
