Установите кресло
86.0004.10 ред. E
11
Установка рамы крышки напольного блока
Рекомендованный инструмент
• Шестигранный ключ на 5/32"
Задача 1.
Задача 2.

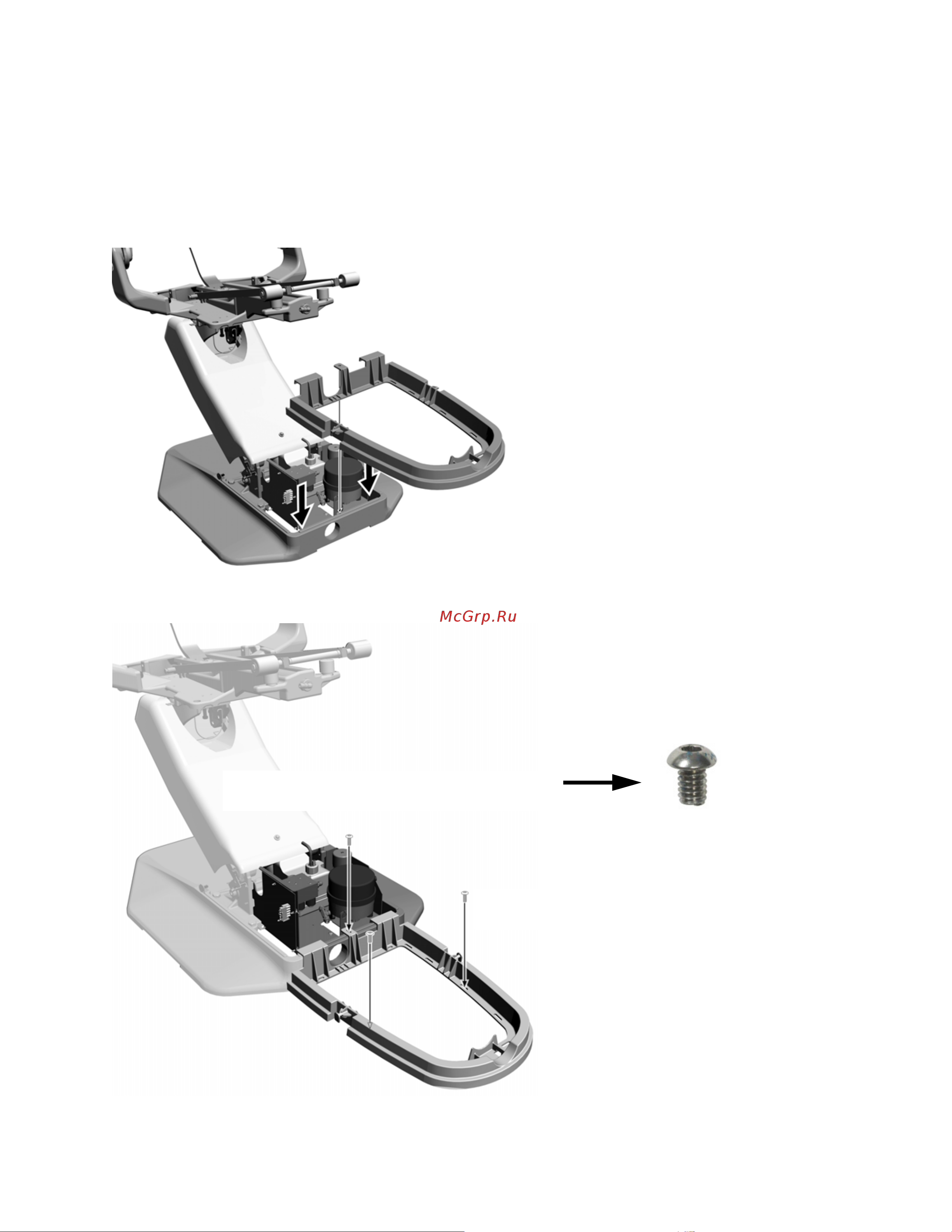

Расположите раму на ребре основания кресла.
2
Прикрепите раму к полу с помощью входящих в
комплект винтов.
1
Для закрепления рамы воспользуйтесь данным
винтом, входящим в комплект поставки.
Фактический размер
