Установите кресло
86.0004.10 ред. E
5

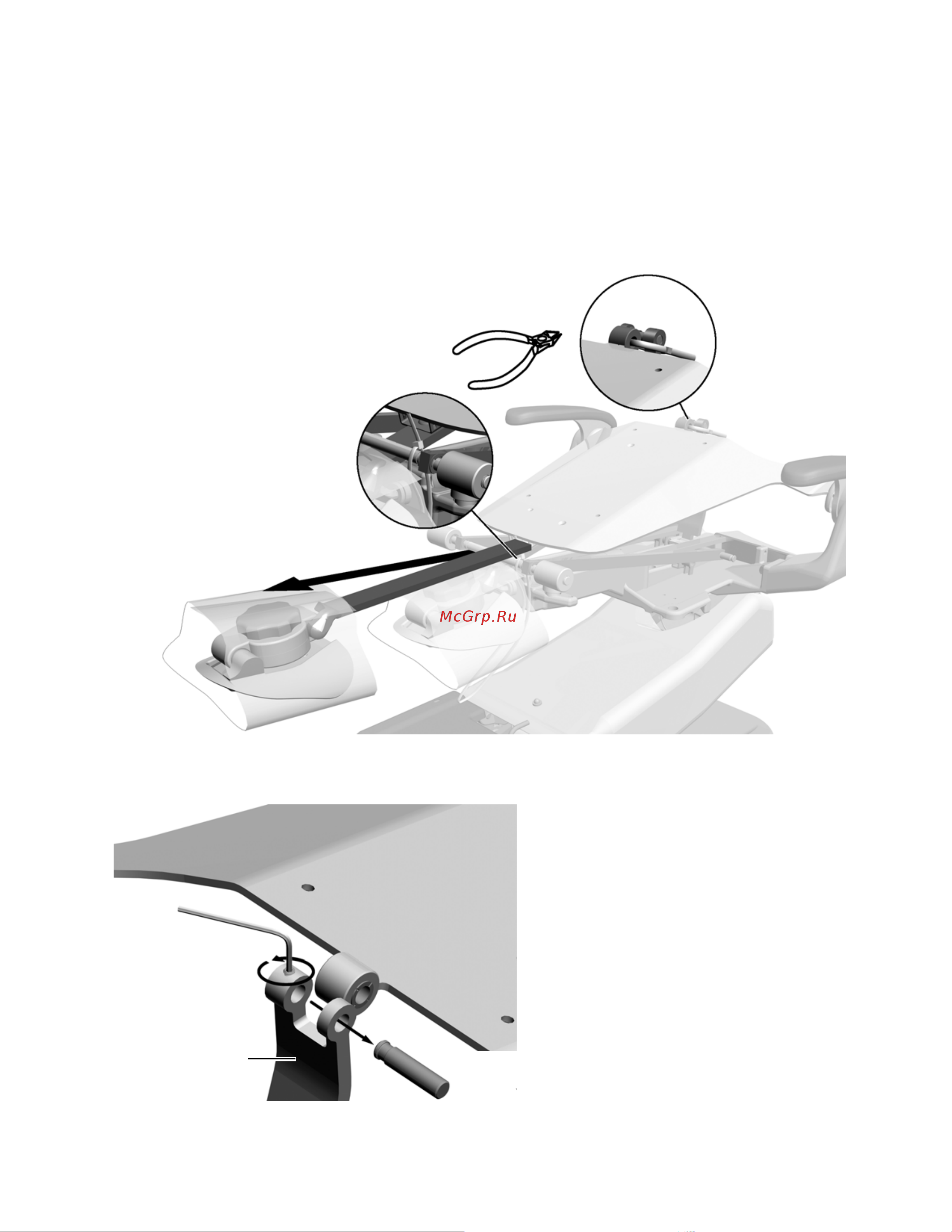

Установите спинку кресла
Рекомендованные инструменты
• Косые острогубцы
• Шестигранный ключ на 1/8"
Задача 1.
Задача 2.
1
Разрежьте кабельный
зажим.
2
Снимите подголовник.
1
Ослабьте
установочный
винт.
2
Извлеките штифт соединительного звена спинки.
Соединительное
звено спинки
кресла
