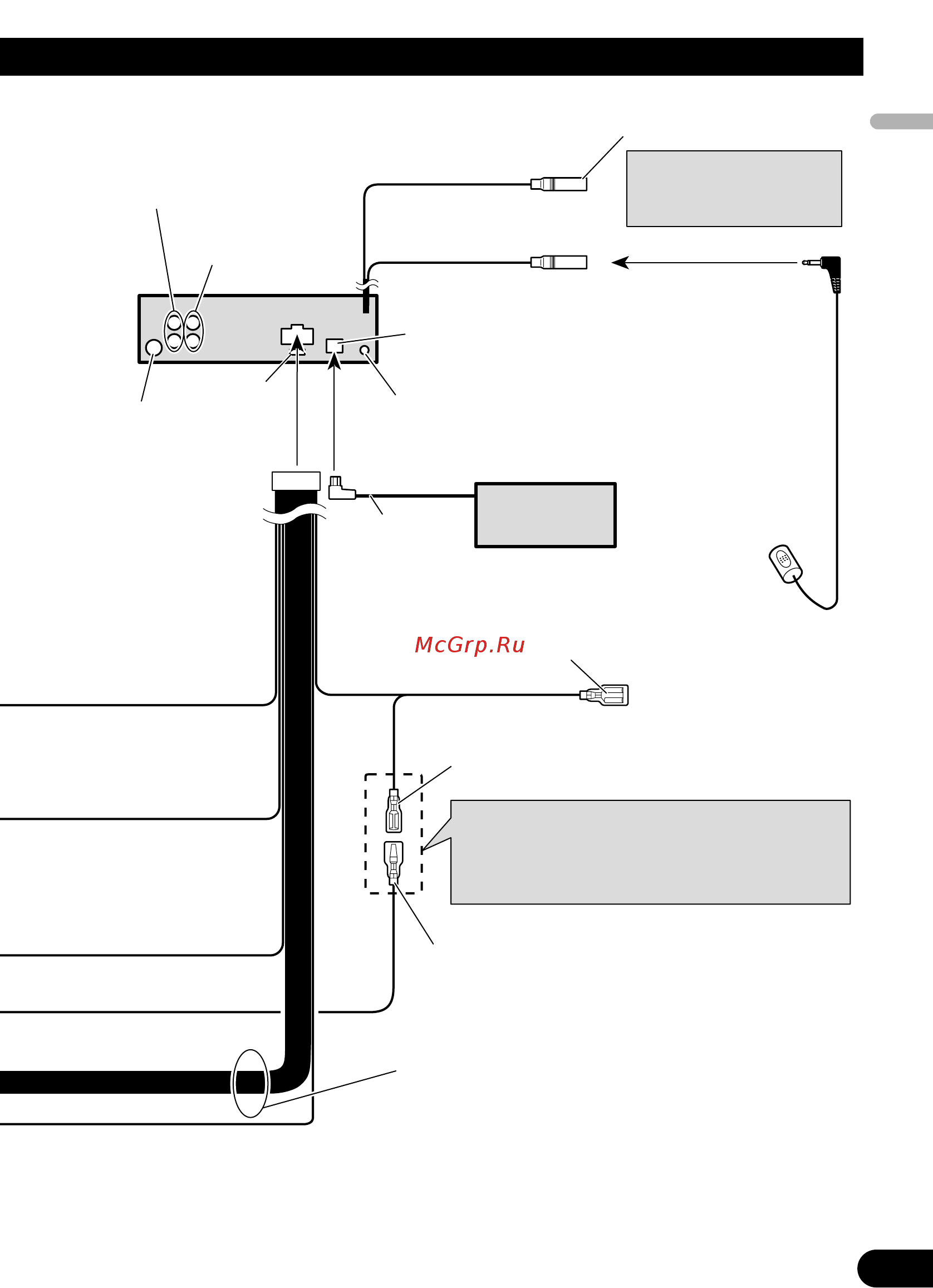

AUX inpuljack 3 5 0 IS cm Rear output or subwoofer output Refer to page 5 to 6 Front output Refer to page 5 to 6 14 cm This product Q I Antenna jack Use a stereo mini plug cable to connect with auxiliary equipment Microphone input Blue Fuse 10 A Jack for the Wired Remote Control Adaptors Please see the Instruction Manual for the Wired Remote Control Adaptors sold separately 4m IP KI IS cable Multi CD player sold separately Microphone Blue white To system control terminal of the power amp max 3 X mA 12 V DC Blue white To Auto antenna relay control terminal max 300 mA 12 V DC The pin position of the ISO connector will differ depends on the type of vehicle Connect 6 and 7 when Pin 5 is an antenna control type In another type of vehicle never connect 6 and 7 Blue white 6 Speaker leads White Front left White black Front left Gray Front right Gray black Front right Green Rear left or Subwoofer Green black Rear left or Subwoofer Violet Rear right or Subwoofer Violet black Rear right or Subwoofer Fig 2
