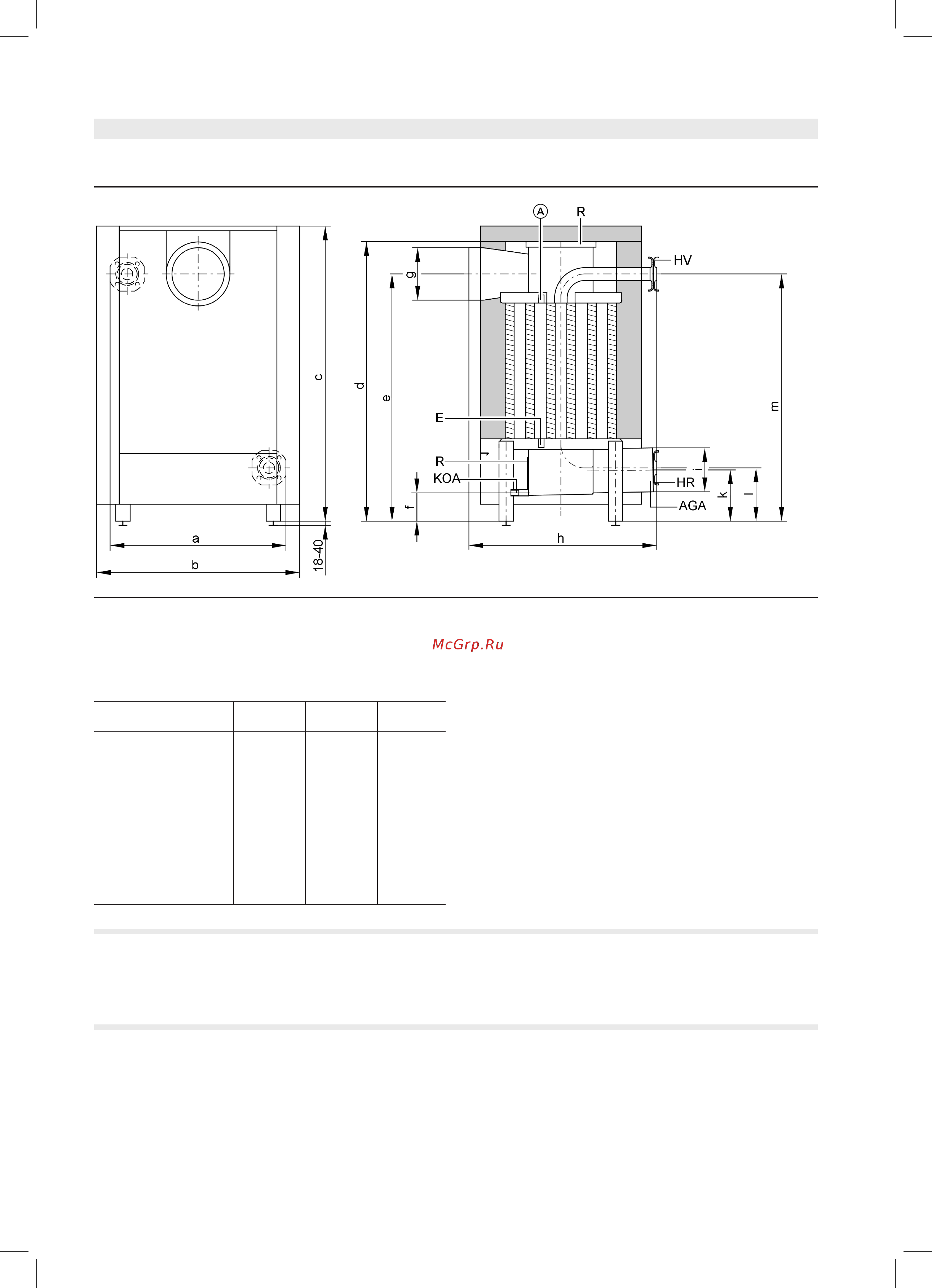

Размеры
A Дополнительная муфта R½
AGA Выход уходящих газов
Е Выпускной вентиль R½
HR Патрубок обратной магистрали греющего контура (вход)
HV Патрубок подающей магистрали греющего контура
(выход)
KOA Конденсатоотводчик R½
R Отверстие для чистки
Таблица размеров
№ заказа Z005 597 Z005 598 Z005 599
Z005 600 Z005 601 Z005 602
a мм 760 840 930
b мм 745 820 910
c мм 1150 1165 1350
d мм 1100 1175 1300
e мм 907 960 1080
f мм 119 80 150
g внутр. 7, мм 201 201 251
h мм 780 860 995
i внутр. 7, мм 201 201 251
k мм 223 184 284
l мм 227 198 285
m мм 954 963 1130
Состояние при поставке
Основа теплообменника с присоединенным коллектором
уходящих газов. Контрфланцы привинчены к патрубкам.
1 коробка с теплоизоляцией
Подключение на стороне газохода
Разность уровней между патрубками уходящих газов водо-
грейного котла и теплообменника уходящих газов/воды необ-
ходимо компенсировать приобретаемым отдельно
переходником.
5829 326-3 GUS
10 VIESMANN VITOPLEX 100
Технические данные теплообменника уходящих газов/воды... (продолжение)
