Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [20/26] Указания по проектировани

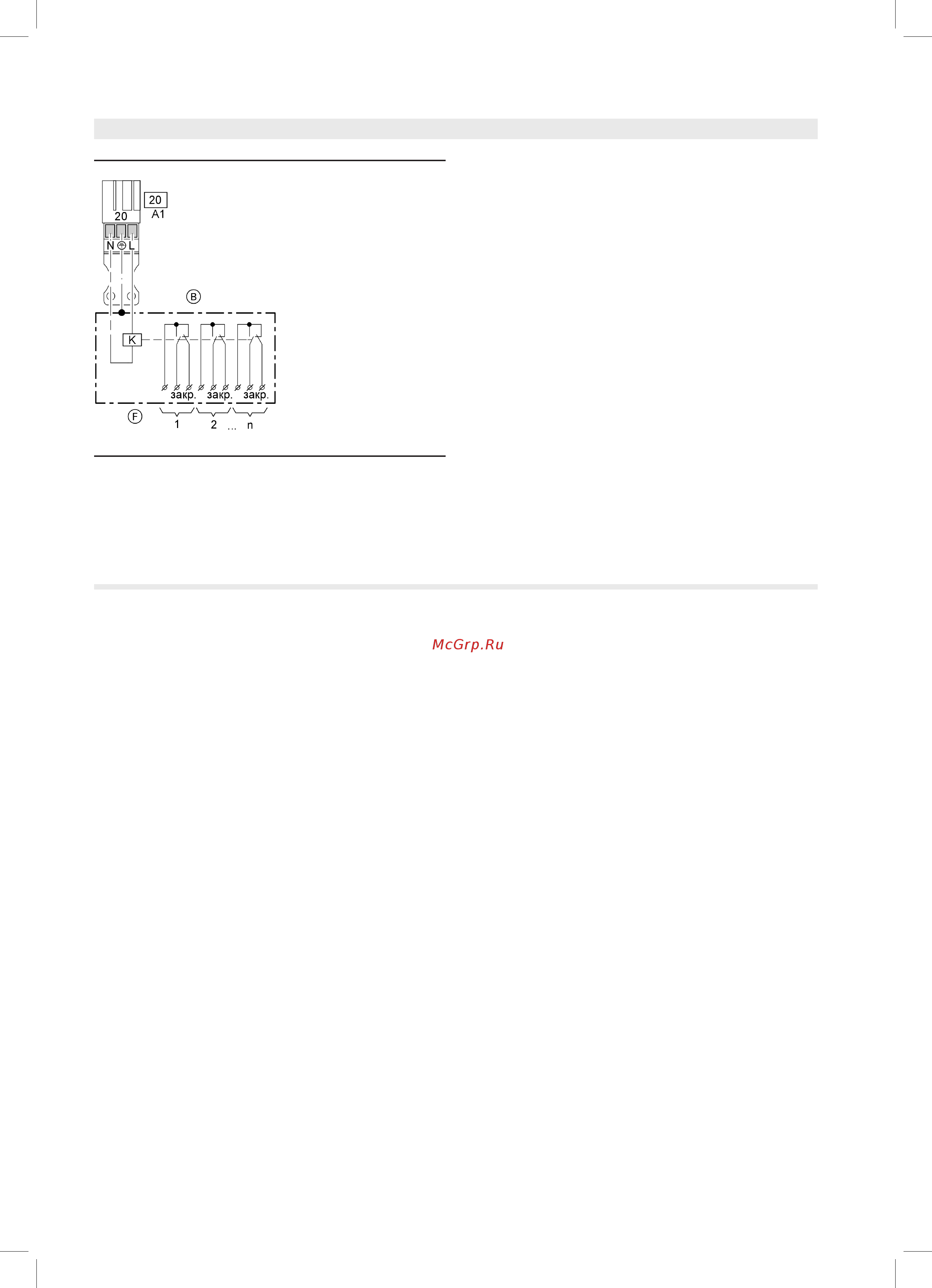

sÖ A1 Закрытие смесителей
B Вспомогательный контактор (qO), № заказа 7814 681
F Подключенные контроллеры отопительного контура,
при замкнутом коммутационном контакте: сигнал
"Смеситель закрыть".
Пример установки 3: многокотловая установка с одним подмешивающим насосом комплекта
подмешивающего устройства для каждого водогрейного котла
Область применения
В качестве отопительных установок с установленным вблизи
водогрейного котла распределителем. Объемный расход кот-
ловой воды дросселируется посредством дроссельных засло-
нок с электроприводом.
Главные компоненты
Многокотловая установка, в составе которой:
&
Vitoplex 100
&
Vitotronic 100 (тип GC1) для каждого отопительного котла
многокотловой установки и один Vitotronic 300‐ K(тип MW1)
для многокотловой установки или Vitotronic 100 (тип GC1)
для каждого водогрейного котла многокотловой установки с
распределительным шкафом Vitocontrol и встроенным
погодозависимым контроллером Vitotronic 300‐ K(тип
MW1S) или внешний погодозависимый каскадный контр-
оллер с автоматическим режимом приготовления горячей
воды
&
Vitotronic 200‐ H
&
подмешивающие насосы.
Описание функционирования
В случае выхода за нижний предел необходимой минималь-
ной температуры обратной магистрали датчик температуры
T2 6/qE включает подмешивающий насос BP 9/qZ. Если в
результате этого необходимая минимальная температура
обратной магистрали не достигается, то посредством датчика
температуры T1 7/qR с помощью дроссельной заслонки или
контроллеров отопительного контура объемный расход про-
порционально дросселируется.
Нет необходимости в реализации заказчиком других защит-
ных функций.
Подмешивающий насос BP 9 и qZ должен быть рассчитан
приблизительно на 30% от общего расхода водогрейного
котла.
Нагрев воды в контуре
Когда температура в контуре водоразбора ГВС станет ниже
установленного значения на датчике температуры емкостного
водонагревателя qO, осуществляется подогрев, если греющий
контур емкостного водонагревателя деблокирован таймером.
Температура подачи повышается до заданной температуры
емкостного водонагревателя +20K,и включается циркуля-
ционный насос wP греющего контура емкостного водонагре-
вателя, когда температура котловой воды на 7Kпревышает
температуру воды в емкостном водонагревателе.
Если отопительные контуры регулируются контроллером 300‐
K 3, при абсолютном приоритете насосы отопительных кон-
туров M2 wR и M3 wI выключаются и смесители M2 wT и M3 wO
закрываются.
Отопление
Температура подачи отопительных контуров wW и wZ может
задаваться в соответствии с используемым контроллером в
зависимости от наружной температуры
. Температура котло-
вой воды устанавливается на 8Kвыше заданной температуры
подачи отопительных контуров.
5829 326-3 GUS
20 VIESMANN VITOPLEX 100
Указания по проектированию (продолжение)
