Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [9/26] Технические данные теплообменника уходящих газов воды vitotrans 300
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [9/26] Технические данные теплообменника уходящих газов воды vitotrans 300](/views2/1474184/page9/bg9.png)
Технические характеристики
Номинальная тепловая мощность водо-
грейного котла
кВт 150‐ 200
*
1
250‐ 310
*
1
400‐ 620
Подходящий Vitotrans 300
– работанагазе № заказа Z005 597 Z005 598 Z005 599
– на жидком топливе № заказа Z005 600 Z005 601 Z005 602
Диапазон номинальных тепловых мощ-
ностей Vitotrans 300
*
2
– работанагазе откВт 11,8 21,3 30,3
до кВт 19,0 33,3 54,0
– на жидком топливе от кВт 8,2 14,6 20,8
до кВт 13,0 22,7 37,0
Идентификатор изделия
Vitotrans 300 в сочетании с водогрейным
котлом в виде конденсационного модуля
CE‐ 0085 BQ 0419
Допустимая температура подачи
(соответствует температуре срабатывания
защитного ограничителя температуры)
°C 110
Допустимое рабочее давление бар 44 6
Аэродинамическое сопротивление
*
3
Па 85 100 105
мбар 0,85 1,00 1,05
Массовый расход уходящих газов от кг/ч 213 383 546
до кг/ч 341 596 951

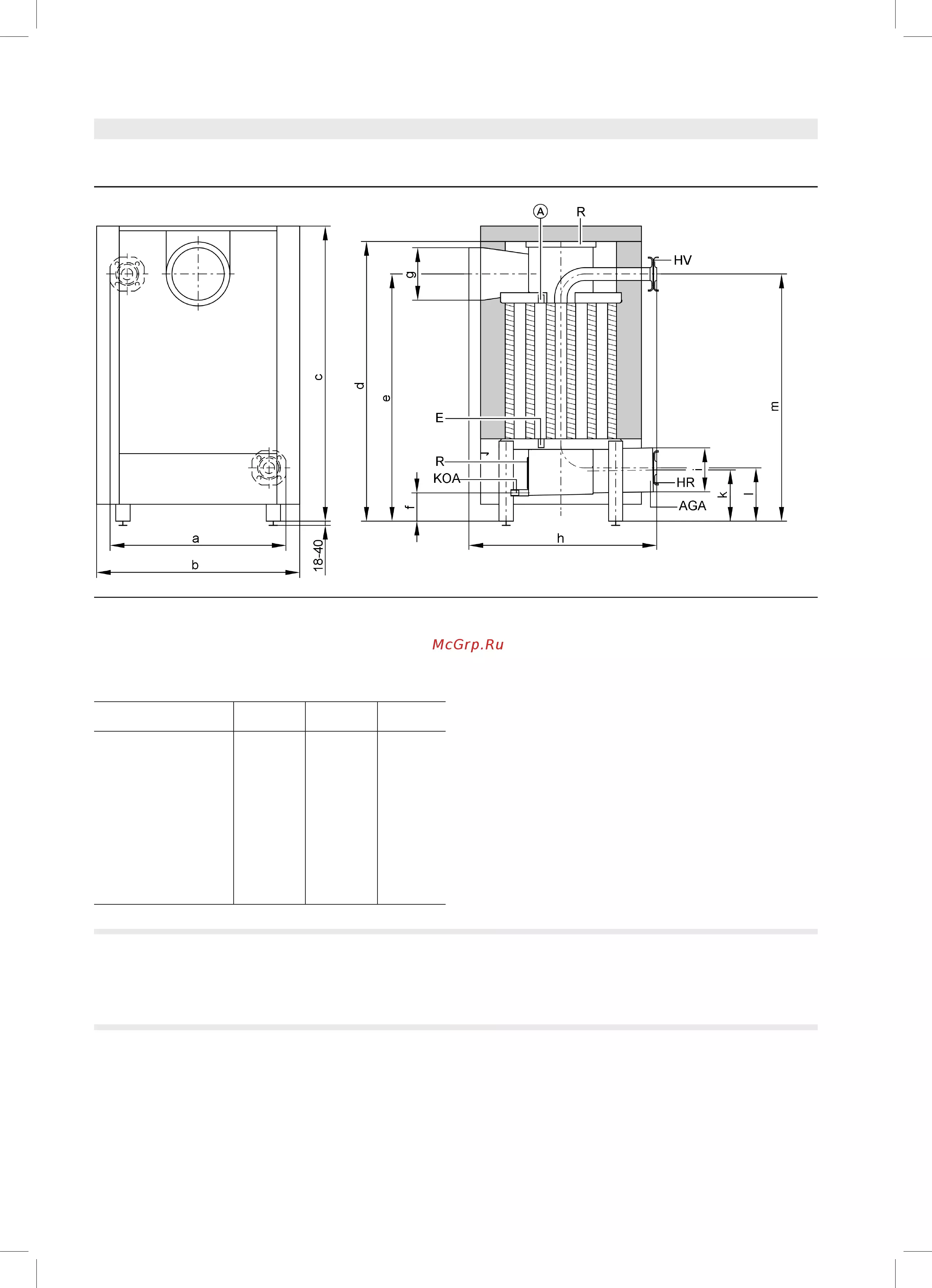

Габаритные размеры
Общая длина (размер h) с контрфланцами мм 780 860 995
Общая ширина (размер b) мм 745 820 910
Общая высота (размер с) мм 1150 1165 1350
Транспортные размеры
Длина без контрфланцев мм 775 855 965
Ширина (размер а) мм 760 840 930
Высота (размер d) мм 1100 1175 1300
Масса теплообменника кг 119 144 234
Полная масса кг 150 188 284
теплообменника с теплоизоляцией
Объем
Теплоноситель л 97 134 181
Уходящие газы м
3
0,096 0,133 0,223
Подключения
Пoдающая и обратная магистраль
греющего контура
DN 50 50 65
Конденсатоотводчик R½½½
Патрубок подсоединения газохода
– к водогрейному котлу МВ 200 200 250
– для системы удаления продуктов сгора-
ния
МВ 200 200 250
5829 326-3 GUS
VITOPLEX 100 VIESMANN 9
*1
В сочетании с Vitotrans 300 рабочее давление отопительной установки не должно превышать 4 бар.
*2
Тепловая мощность Vitotrans 300 при охлаждении уходящих газов в режиме работы на газе 200/65 °C, в режиме работы на
жидком топливе 200/70 °C и подъеме температуры теплоносителя в Vitotrans 300 с 40 °C до 42,5 °C.
Пересчет на другие температуры см. на стр.11.
*3
Аэродинамическое сопротивление при номинальной тепловой мощности. Горелка должна преодолевать аэродинамическое
сопротивление водогрейного котла, Vitotrans 300 и газохода; горелки Vitoflame 100 фирмы Viessmann не подлежат исполь-
зованию вместе с Vitotrans 300.
Технические данные теплообменника уходящих газов/воды Vitotrans 300
