Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [4/26] Размеры

Указание

Технические данные системотехнических компонентов

Viessmann см. в отдельных технических паспортах.

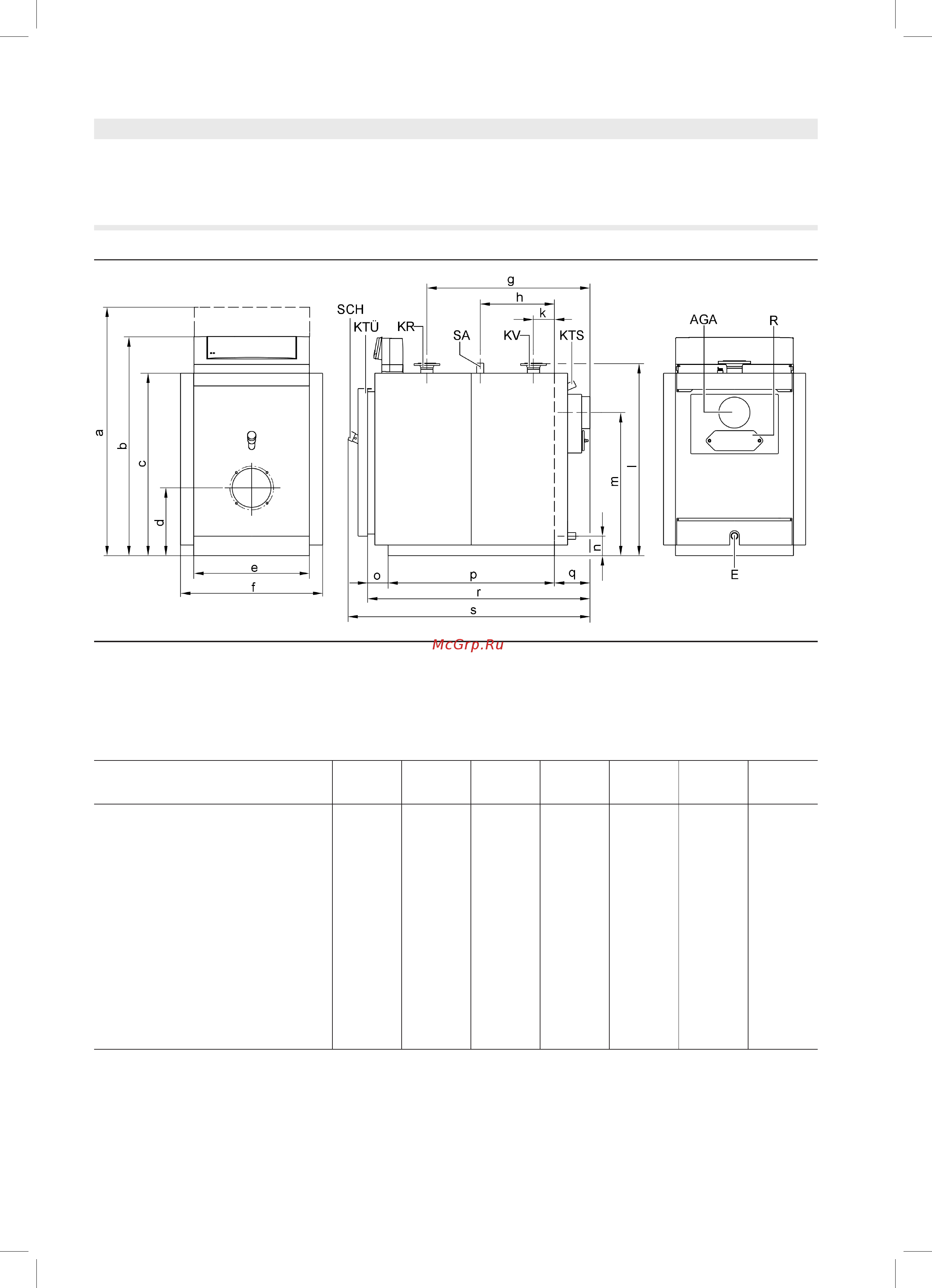

Размеры

AGA Выход уходящих газов

Е Вентиль опорожения

KR Обратная магистраль котла

KTS Датчик температуры котловой воды

KTÜ Дверь котла

KV Патрубок подающей магистрали

R Отверстие для чистки

SA Патрубок аварийной линии (предохранительный клапан)

SCH Смотровое отверстие

Таблица размеров

Диапазон номинальной

тепловой мощности

от кВт 110 151 201 251 311 401 501

до кВт 150 200 250 310 400 500 620

a мм 1460 1460 1530 1530 1700 1700 1760

b мм 1290 1290 1360 1360 1530 1530 1585

c мм 1058 1058 1130 1130 1300 1300 1356

d мм 400 400 420 420 465 465 495

e мм 650 650 730 730 800 800 865

f мм 800 800 880 880 950 950 1015

g мм 670 810 810 976 1051 1051 1152

h мм 410 480 480 563 611 611 662

k мм 150 150 150 150 171 171 172

l мм 1120 1120 1195 1195 1365 1365 1420

m мм 833 833 886 886 1017 1017 1058

n мм 123 123 122 122 124 124 125

o мм 110 110 110 110 130 130 130

p(длина направляющих) мм 931 1071 1071 1251 1375 1375 1476

q мм 203 203 203 203 224 224 224

r(установочный размер) мм 1245 1385 1385 1565 1730 1730 1830

s мм 1350 1490 1490 1670 1840 1840 1940

Размер a: высота с контроллером в сервисном положении.

Размер d: учесть монтажную высоту горелки.

Размер r: при снятой двери котла.

5829 326-3 GUS

4 VIESMANN VITOPLEX 1 00

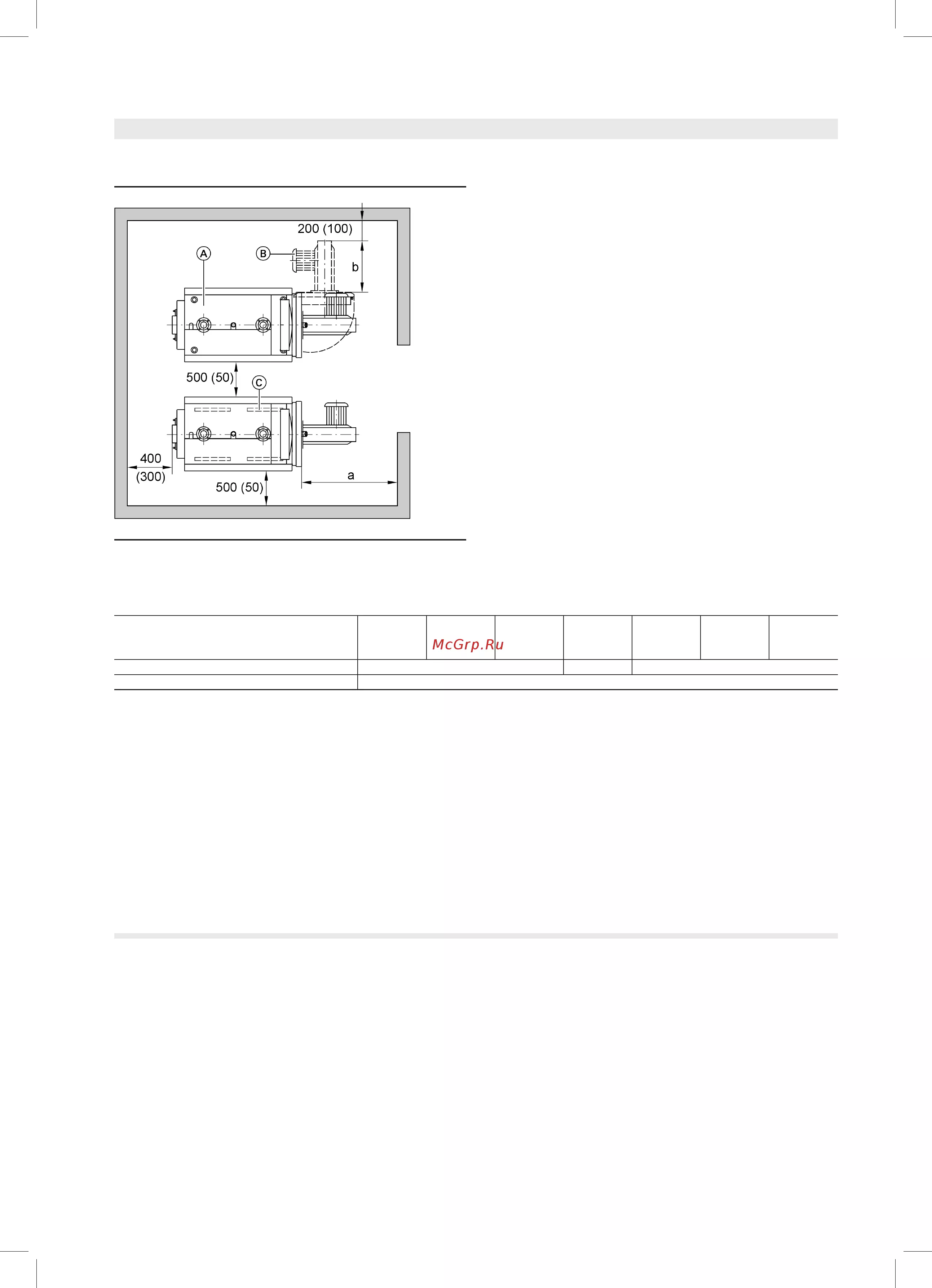

Технические данные котла Vit oplex 100 (продолжение)
