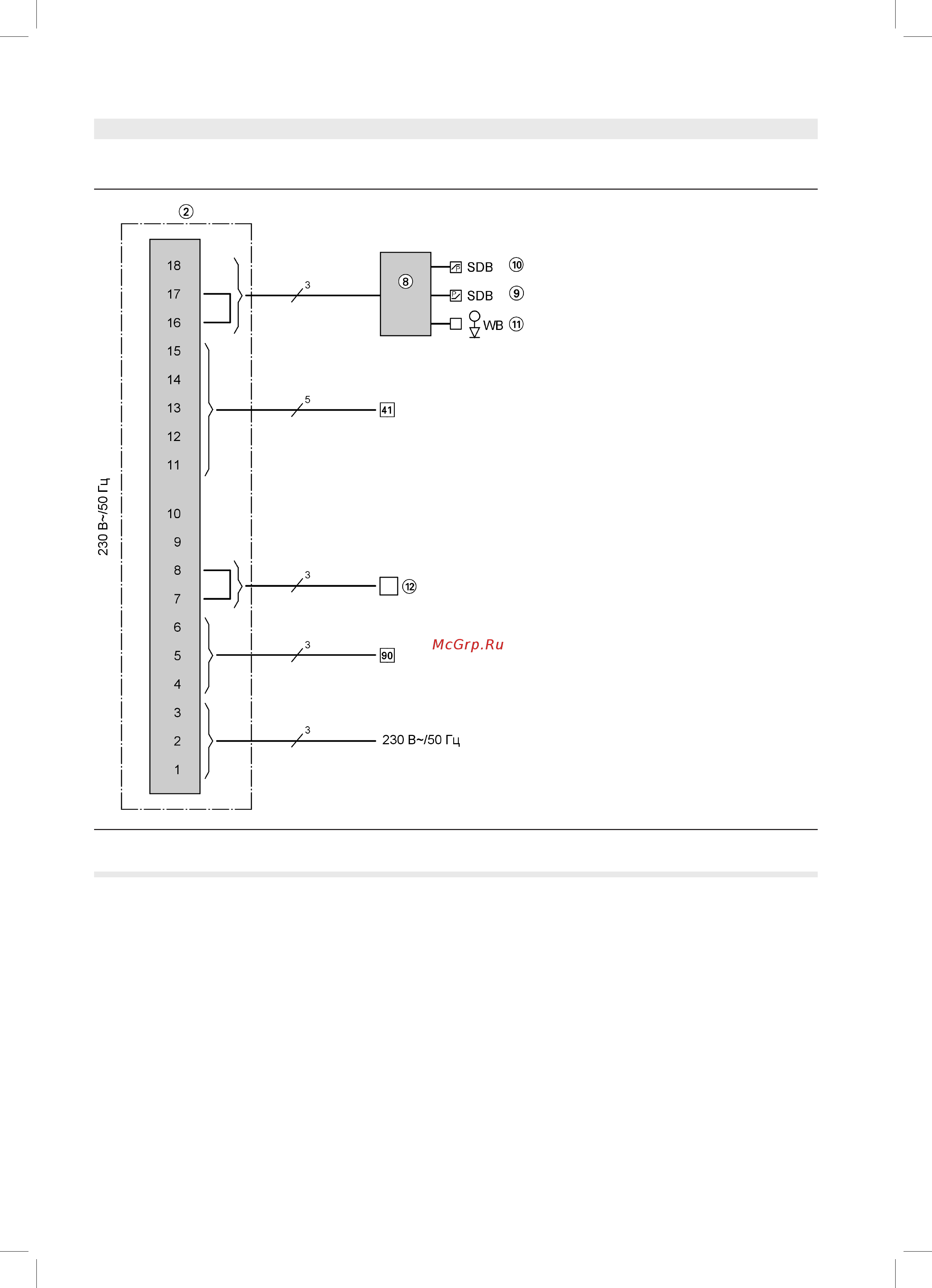

Электрическая монтажная схема

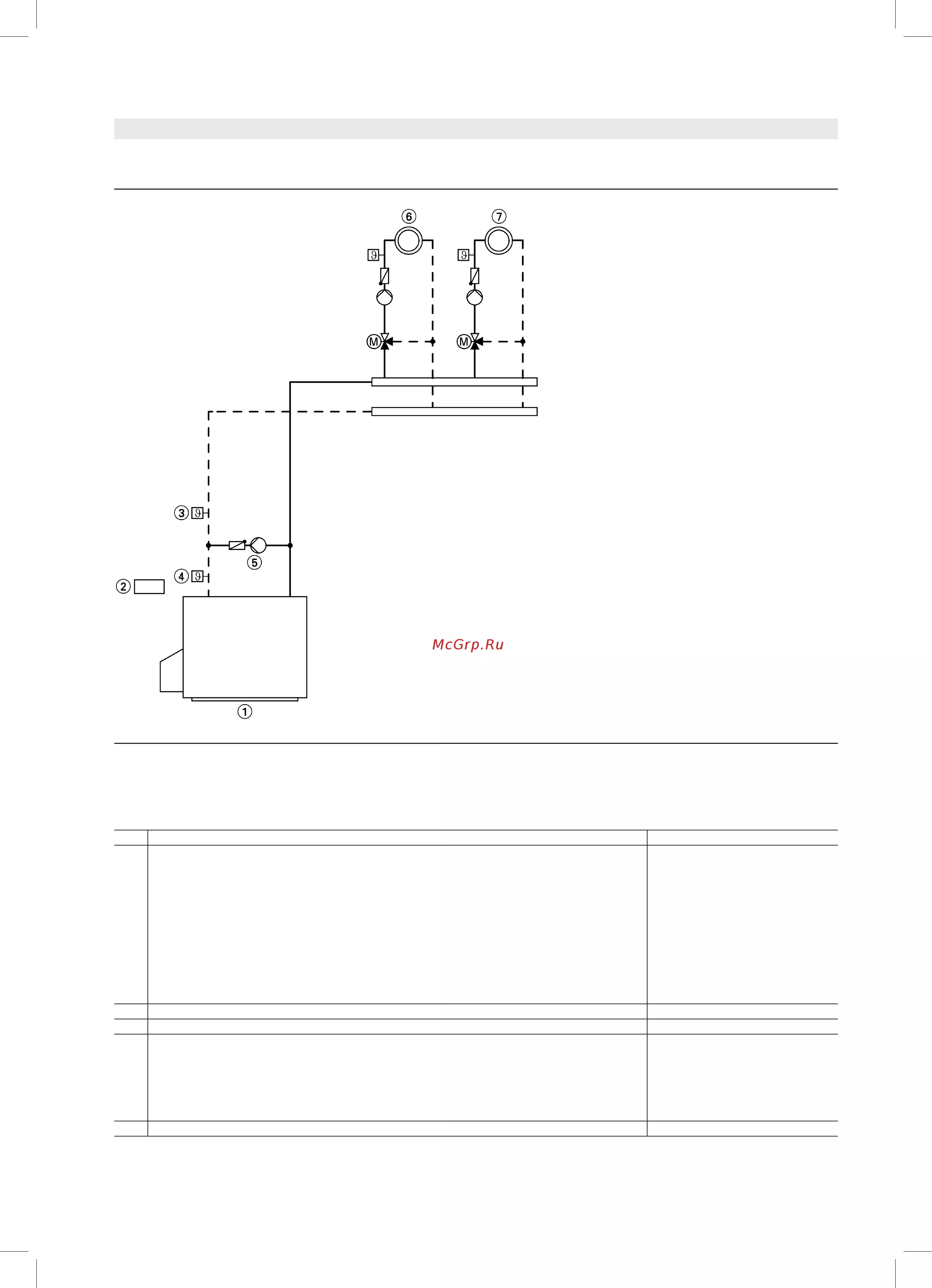

Пример установки 2: однокотловая установка с подмешивающим насосом комплекта подмеши-

вающего устройства

Область применения

Отопительные установки, в которых можно воздействовать на

подключенные отопительные контуры посредством датчика

температуры T1 4.

Главные компоненты

Однокотловая установка с:

Vitoplex 100

Vitotronic 100 (тип GW1) с распределительным шкафом

Vitocontrol и встроенным погодозависимым контроллером

Vitotronic 200‐ H(тип HK1S/HK3S) или Vitotronic 100 (тип

GC1) и внешний погодозависимый контроллер

подмешивающий насос.

Описание функционирования

Режим работы с постоянной температурой теплоносителя.

2‐ я ступень горелки включается в зависимости от нагрузки.

Комплект подмешивающего устройства (повышение

температуры воды в обратной магистрали)

В случае выхода за нижний предел необходимой минималь-

ной температуры обратной магистрали датчик температуры

T2 3 включает подмешивающий насос BP 5. Если, несмо-

тря на работу комплекта подмешивающего устройства необ-

ходимая минимальная температура обратной магистрали не

достигается, то посредством датчика температуры T1 4

нужно дросселировать объемный расход минимум на 50%.

Подмешивающий насос BP 5 должен быть рассчитан при-

близительно на 30% от общего расхода водогрейного котла.
