Нагрев воды в контуре
Если температура в контуре водоразбора ГВС станет ниже
установленного значения на датчике температуры емкостного
водонагревателя 8, осуществляется подогрев. Температура
котловой воды повышается до заданной температуры емкост-
ного водонагревателя +20K,и включается циркуляционный
насос 9 греющего контура емкостного водонагревателя,
когда температура котловой воды на 7Kпревышает темпера-
туру воды в емкостном водонагревателе.
Отопление
Температура подачи отопительных контуров qQ и qW может
задаваться в соответствии с используемым контроллером в
зависимости от наружной температуры.

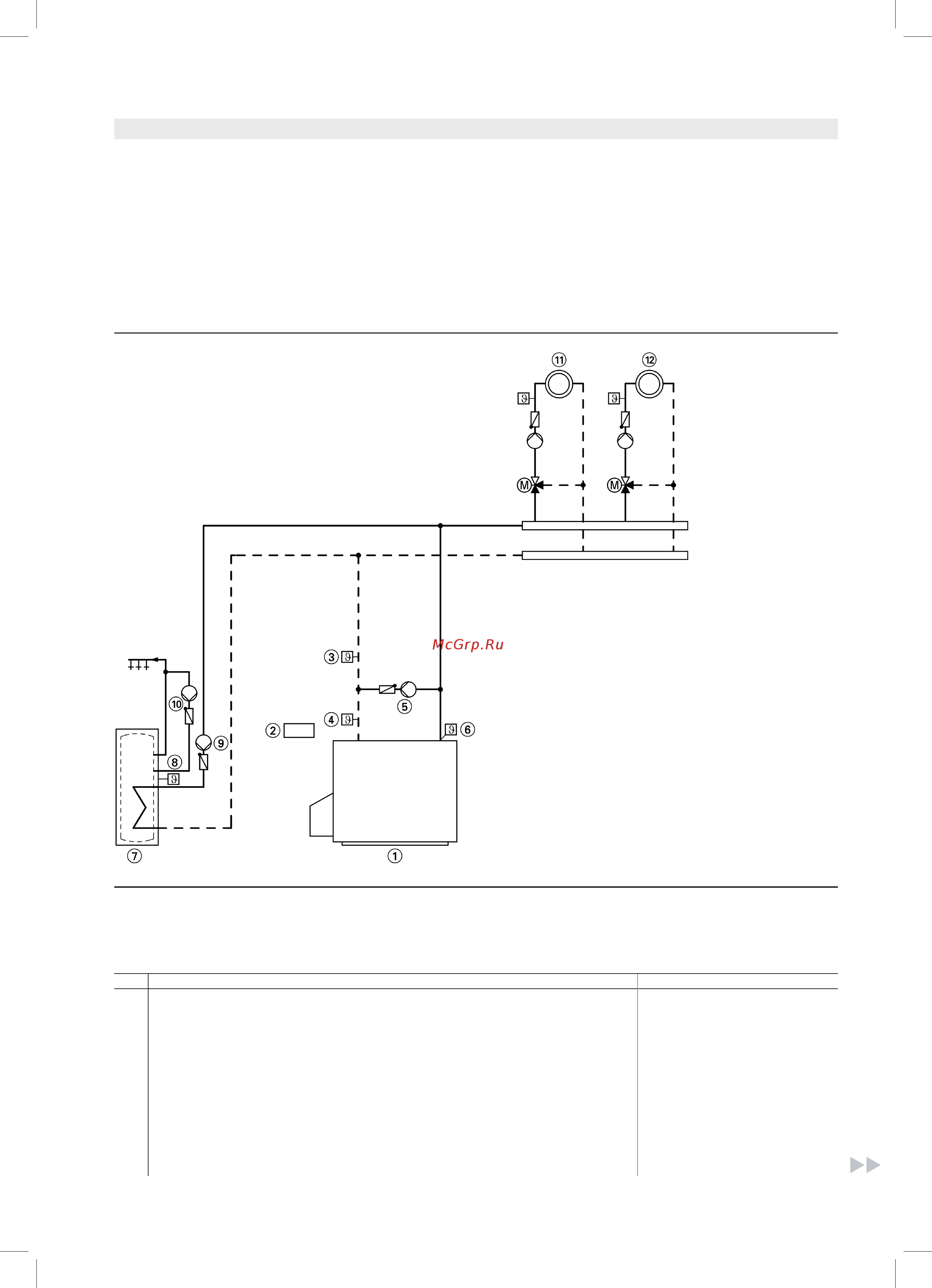

Гидравлическая монтажная схема
Необходимое оборудование
(для стандартных установок ‐ оснащение дополнительной
системотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1 Водогрейный котел как в прайс‐ листе Viessmann
2 Vitotronic Комплект поставки водогрейного
котла, поз.1
3 Датчик температуры T2
– Накладной датчик температуры (при наличии комплекта подмешивающего устрой-
ства входит в комплект поставки)
или
7183 288
– Погружной датчик температуры (с погружной гильзой) 7450 641
4 Датчик температуры T1
– Накладной датчик температуры
или
7183 288
– Погружной датчик температуры (с погружной гильзой) 7450 641
5 Подмешивающий насос BP поставляется заказчиком
5829 326-3 GUS
VITOPLEX 100 VIESMANN 17
Указания по проектированию (продолжение)
