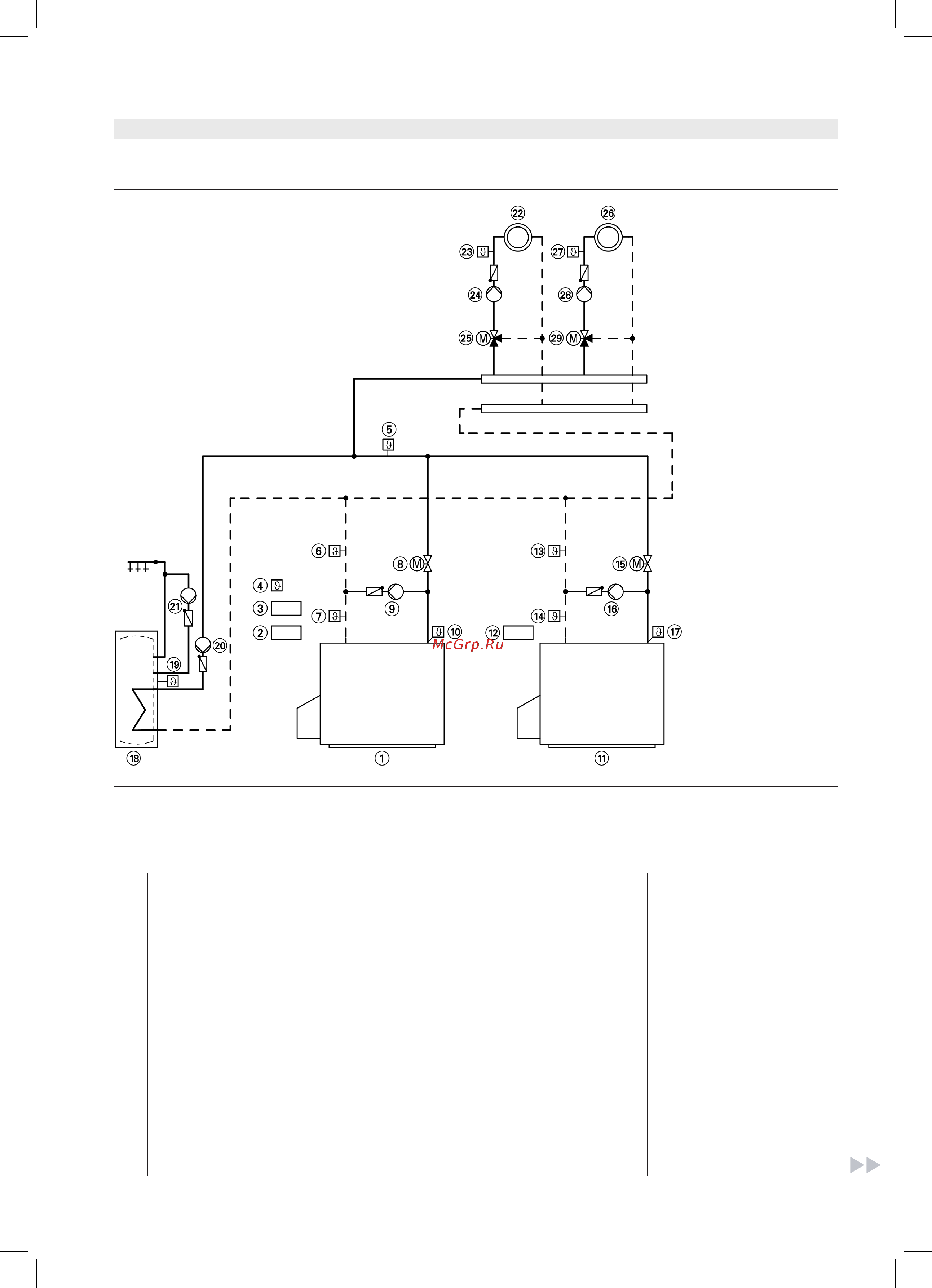

Гидравлическая монтажная схема
Необходимое оборудование
(для стандартных установок ‐ оснащение дополнительной
системотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1 Отопительный контур I как в прайс‐ листе Viessmann
2 Vitotronic 100 Комплект поставки водогрейного
котла, поз.1
3 Vitotronic 300‐ K как в прайс‐ листе Viessmann
4 Датчик наружной температуры ATS Комплект поставки контроллера,
поз.3
5 Датчик температуры подачи, общая подающая магистраль отопительного контура
– Накладной датчик температуры
или
Комплект поставки контроллера,
поз.3
– Погружной датчик температуры (с погружной гильзой) 7450 641
6 Датчик температуры T2 как в прайс‐ листе Viessmann
– Накладной датчик температуры
или
7183 288
– Погружной датчик температуры (с погружной гильзой) 7450 641
7 Датчик температуры T1 как в прайс‐ листе Viessmann
– Накладной датчик температуры
или
7183 288
– Погружной датчик температуры (с погружной гильзой) 7450 641
8 Дроссельная заслонка с электроприводом (время действия должно составлять 120 с) как в прайс‐ листе
Vitos et
9 Подмешивающий насос BP поставляется заказчиком
5829 326-3 GUS
VITOPLEX 100 VIESMANN 21
Указания по проектированию (продолжение)
